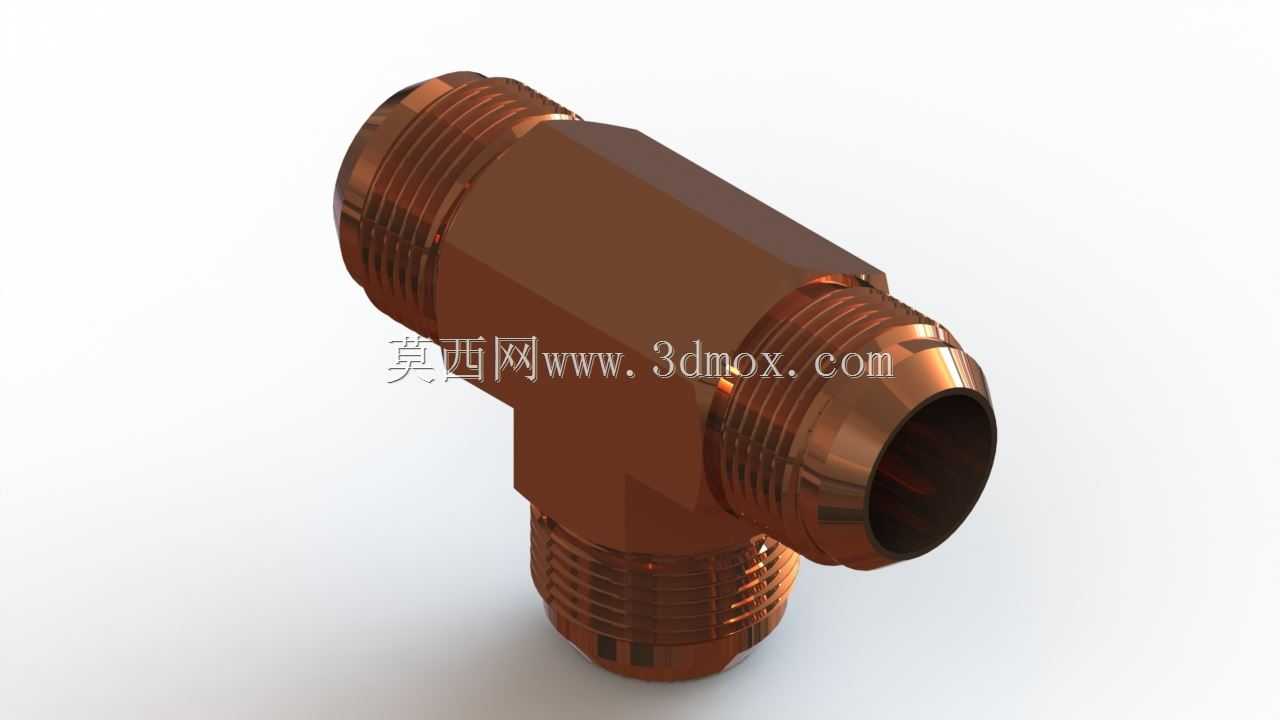

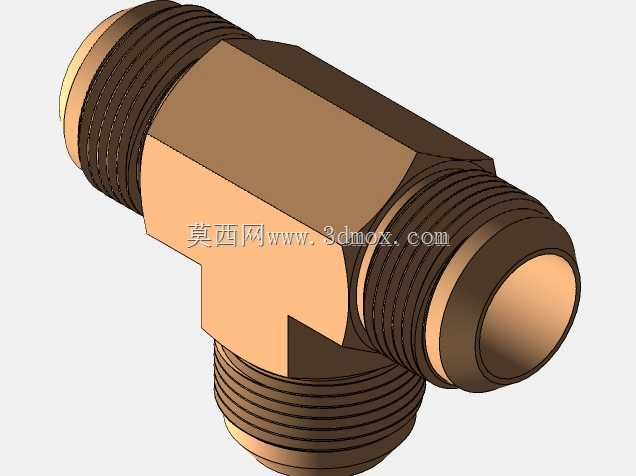

外螺纹三通T型管路连接接头结构

　　这类T型外螺纹三通接头是流体管路系统里的基础转接元件，日常在小型液压站控制回路、车间压缩空气支管路布设、民用供水支路分流、制冷机组冷媒管路接驳场景中都能见到它的应用，核心作用是实现单路流体向两个垂直方向的分流，或是将两路介质汇流到单条主管路中，适配不同走向的管路排布需求，避免管路过度弯折带来的流阻激增问题。从结构设计来看，三个接口均采用外螺纹连接形式，螺纹规格保持统一，可直接匹配同规格内螺纹管路或阀件，无需额外转换接头，减少管路连接点的泄漏风险；接头主体采用等径内腔设计，流道转折处做了圆弧过渡处理，能有效降低介质流经时的局部压力损失，避免介质在转角处形成涡流造成的管路振动与噪声。建模过程中需要严格控制三个接口的同轴度与垂直度公差，

　　相邻两个接口的轴线夹角需保证90°±0.5°，避免安装时出现螺纹别劲、密封失效的问题；接头端部的螺纹收尾处设计有退刀槽结构，既方便螺纹加工时的退刀操作，也能保证管路拧紧时端面可以贴合密封垫片，实现可靠的端面密封。外形上主体为正三通结构，三个外螺纹接口长度一致，整体外轮廓没有尖锐棱角，安装时不会划伤操作人员，也方便使用扳手在狭窄安装空间内完成拧紧操作；安装边界上需要预留足够的扳手操作空间，接头三个方向的管路排布不能出现干涉，螺纹连接时需根据输送介质特性选配对应的密封材料，水压管路可搭配生料带密封，油压、气压管路建议搭配组合密封垫圈或厌氧胶强化密封效果。这类接头的材质选型适配不同输送介质，输送普通水、压缩空气可选用黄铜材质，

　　成本低且抗锈蚀能力强，输送腐蚀性介质或高压液压油时可更换为不锈钢材质，满足不同工况的耐压、耐腐需求，建模时可通过参数化设计调整接口螺纹规格、主体壁厚，快速衍生出不同通径、不同压力等级的同系列接头模型，适配不同的管路设计需求。
