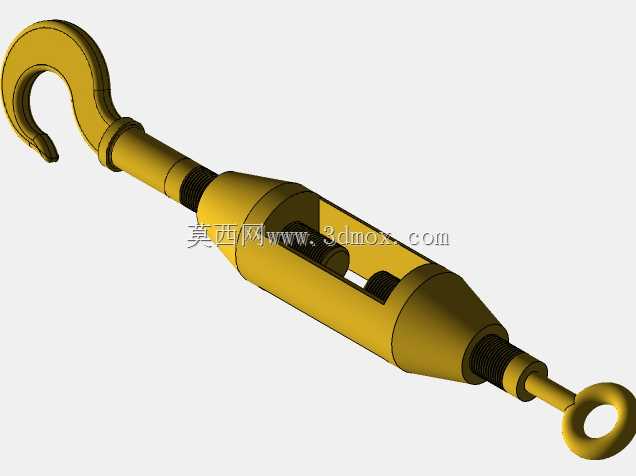

开式索具螺旋张紧螺丝扣三维结构

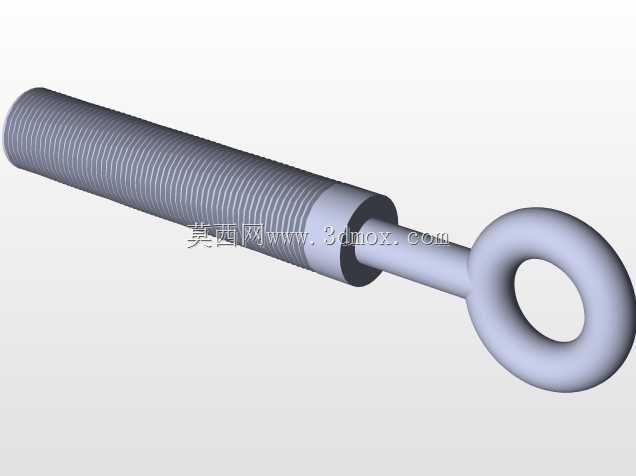

　　在起重吊装、索道架设、户外缆索固定、舞台桁架拉设、电力输电线缆布设这类需要精准控制张紧力的工程场景里，这类开式螺旋张紧构件是不可替代的基础受力件，很多现场施工人员也会叫它花篮螺栓、紧线扣，核心作用就是通过螺旋副的相对转动，无级调整两端连接点之间的距离，以此抵消绳索、拉杆类构件受载后的塑性伸长，维持整套张紧系统的预紧力稳定，避免出现索具松弛晃荡、受力不均甚至脱开的安全隐患。从结构设计逻辑来看，这个构件采用了对称反向螺纹的经典布局，中间的开式金属框架两端分别加工出适配左右旋螺纹的通孔，一端连接带吊钩的左旋螺杆，另一端连接带吊环的右旋螺杆，转动中间框架的时候，两端的螺杆会同步向框架内侧收拢或者向外侧伸出，

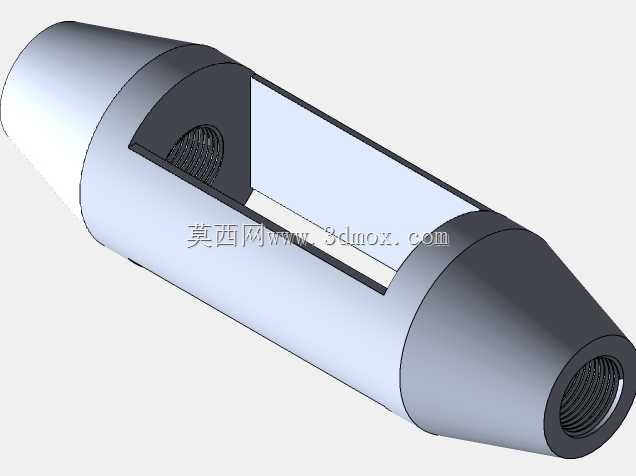

　　不需要转动两端的连接端就能完成张紧度调节，这种设计的好处是调节过程中不会让已经挂接好的绳索、吊点跟着扭转，不会额外给被张紧构件施加附加扭矩，尤其适合钢缆、拉杆这类不能承受周向扭转力的连接件。开式框架的设计也不是为了省材料，一方面是能直观看到两端螺杆旋入框架的啮合长度，现场调整的时候可以直接判断螺纹啮合余量，避免单侧螺杆旋入深度不足导致受载后螺纹滑牙脱开，常规设计里要求每端螺杆的啮合长度不能小于螺杆公称直径的1.5倍，开式结构能让现场检查人员一眼确认啮合量是否达标，不需要额外做标记或者测量；另一方面开式结构的容污能力更强，户外露天使用的时候，泥沙、雨水不会积存在框架内部，螺纹副不容易被锈死卡滞，

　　后期维护调整的时候不需要拆解就能直接给螺纹加注润滑脂，大幅降低高空作业的维护难度。从安装边界来看，这类构件的两端连接形式做了差异化设计，吊钩端适合快速挂接已经固定好的吊点、卸扣，安装的时候不需要拆卸端部连接件就能直接挂装，吊环端适合穿装销轴或者固定绳索绳头，连接后不会出现脱钩风险，整体的调节行程要根据实际使用场景的张紧余量来选型，比如电力线缆架设场景需要预留温度变化带来的线缆伸缩量，起重场景需要预留吊索受载后的弹性伸长量，设计三维结构的时候要把螺纹的旋合长度、框架的壁厚、螺杆的过渡圆角都做对应校核，吊钩和吊环的根部要做圆弧过渡避免应力集中，螺纹收尾处要做退刀槽处理，避免应力集中导致螺杆受交变载荷的时候出现疲劳断裂。

　　很多新手建模的时候容易忽略左右旋螺纹的参数匹配，要是两端螺纹旋向做反了，转动框架的时候两端螺杆会同向移动，完全起不到张紧调节的作用，另外框架上的操作面要做足够的宽度，方便现场用撬棍或者扳手转动框架施加力矩，不会因为受力面太窄出现打滑，没法施加足够的预紧力矩。
