可单爪独立调节四爪卡盘结构设计

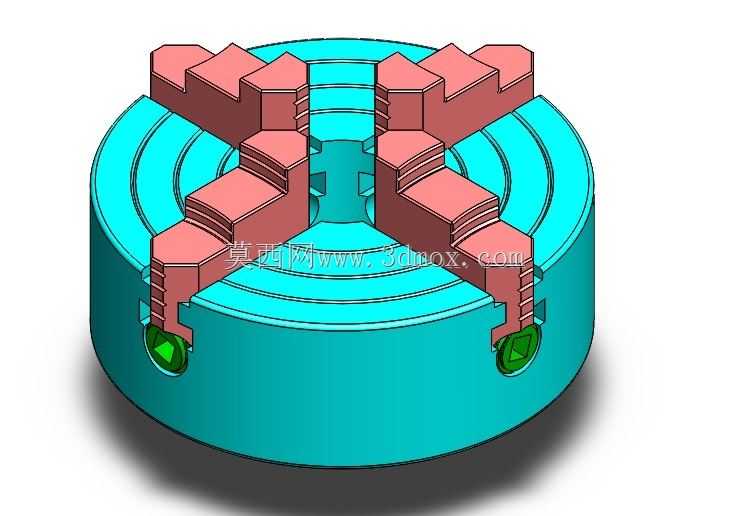

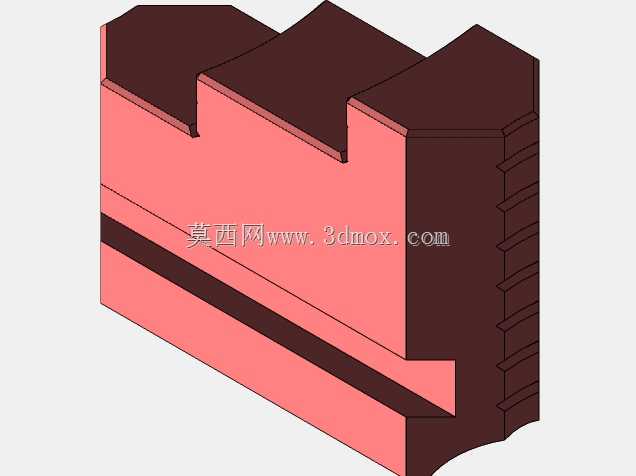

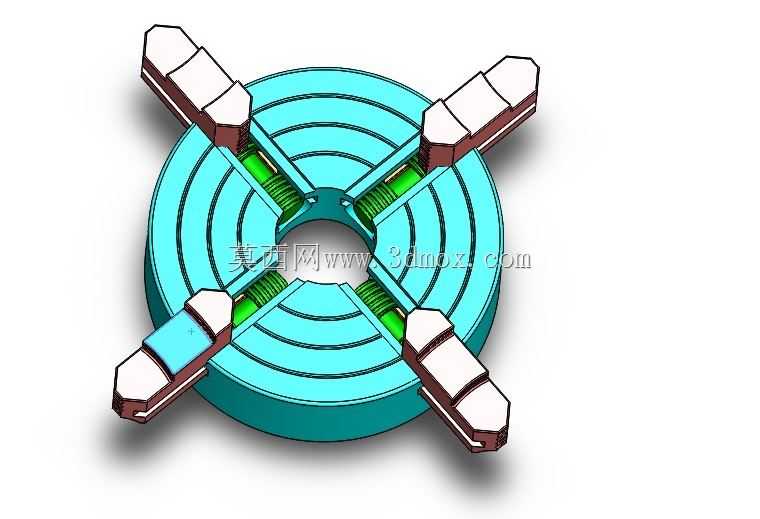

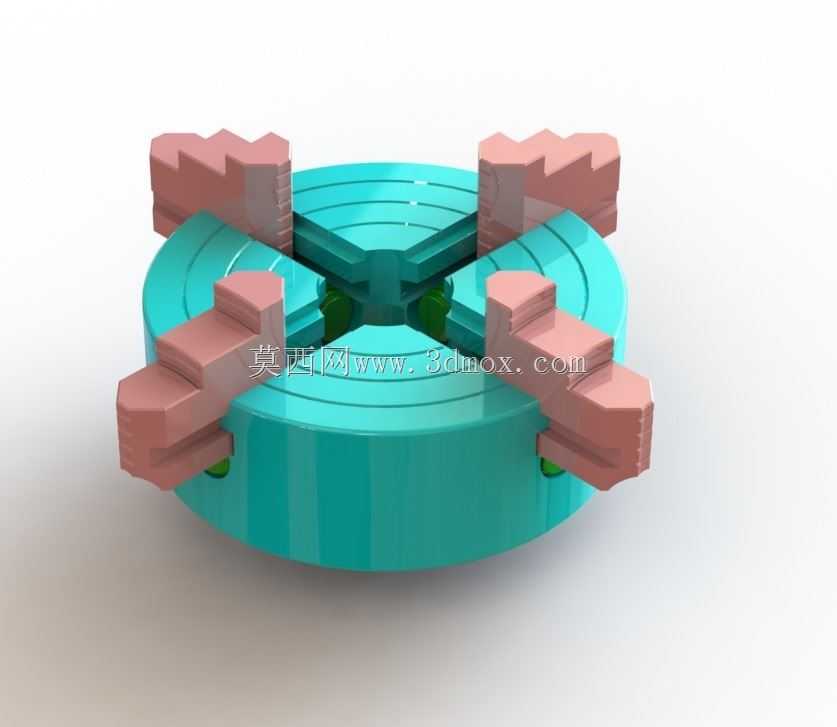

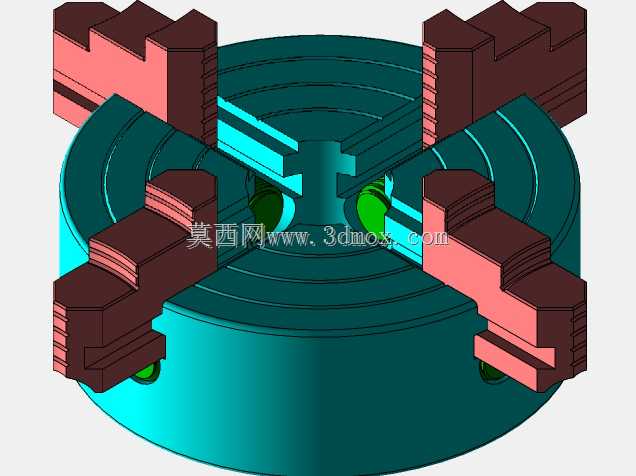

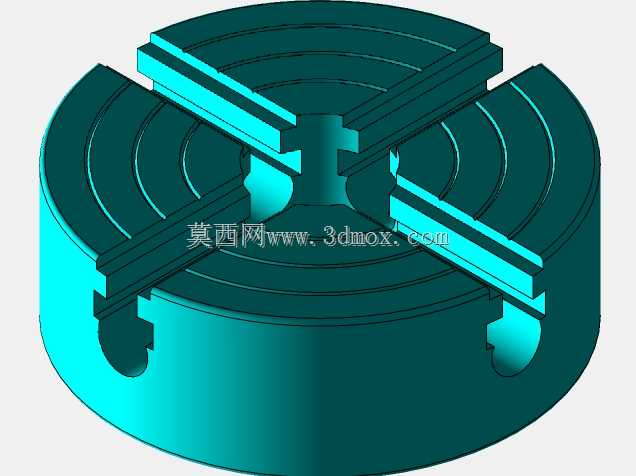

　　在普通车床、铣床及各类专用加工设备的工件装夹环节，四爪独立卡盘是应对异形工件装夹需求的核心工装部件，区别于自定心三爪卡盘的同步联动特性，这款卡盘的四个卡爪各自具备独立的调节行程，可通过配套扳手分别驱动单个卡爪沿径向做进给或后退动作，能适配方形、六角形、偏心件以及轮廓不规则的异形工件装夹需求，在小批量非标零件加工、设备维修配做零件、异形毛坯粗加工场景中应用极为广泛。从结构设计逻辑来看，卡盘主体采用盘式基体结构，基体上开有四条呈十字交叉分布的径向T型导槽，每个卡爪底部的T型导向块与导槽精准配合，可保证卡爪移动过程中无径向窜动，卡爪与工件接触的钳口部位做了阶梯式齿面设计，既可以通过内撑方式装夹带内孔的环形工件，

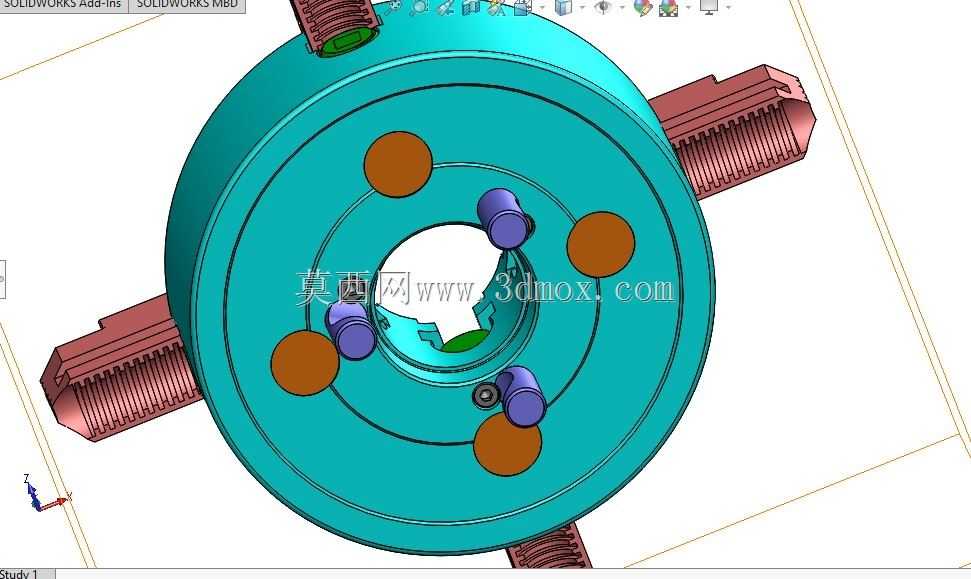

　　也可以通过外夹方式固定工件外轮廓，单爪的调节行程覆盖了从最小装夹孔径到最大外圆装夹直径的全范围，无需额外更换卡爪即可适配多规格工件的装夹需求。安装边界方面，卡盘背部采用标准的法兰连接接口，可与多数卧式车床、回转工作台的主轴端面对接，连接螺栓的孔位分布符合通用机床附件的安装尺寸规范，安装时只需保证卡盘端面与主轴回转轴线的垂直度误差控制在允许范围内，即可保证装夹后的工件回转精度满足粗加工、半精加工的形位公差要求。实际使用过程中，操作人员可根据工件的截面轮廓分别调整四个卡爪的进给量，通过百分表打表校正工件的回转中心，相比自定心卡盘，虽然装夹校正的耗时更长，但对于偏心工件、不规则轮廓工件的装夹适配性是自定心卡盘无法实现的，

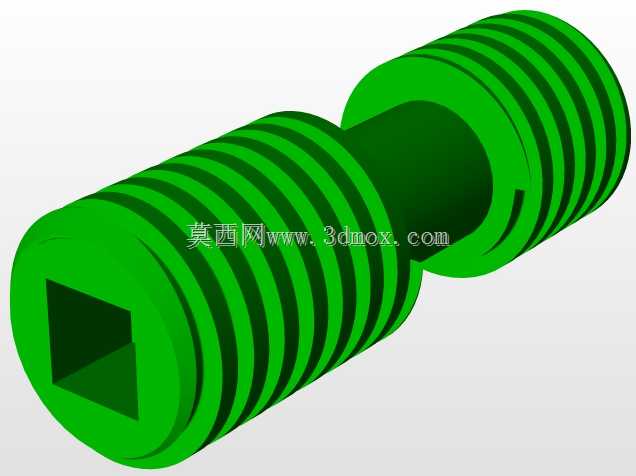

　　卡爪的锁紧结构采用丝杠副驱动，调整到位后具备可靠的自锁性能，在切削加工过程中不会因为切削力的冲击出现卡爪移位的问题，可承受较大的径向切削载荷，适合钢件、铸铁件等材质的重切削粗加工工序。卡盘基体的导槽部位做了表面淬火处理，可提升导向面的耐磨性能，长期使用后导槽磨损量极小，能长期保持卡爪的移动精度，降低工装维护的频次。
