承受拉伸载荷的转向连接接头结构设计

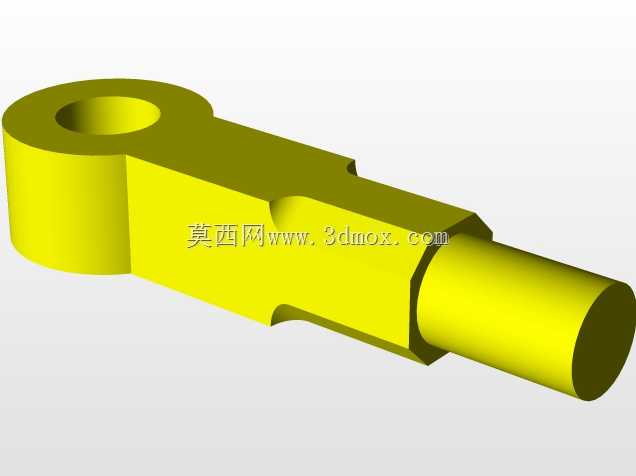

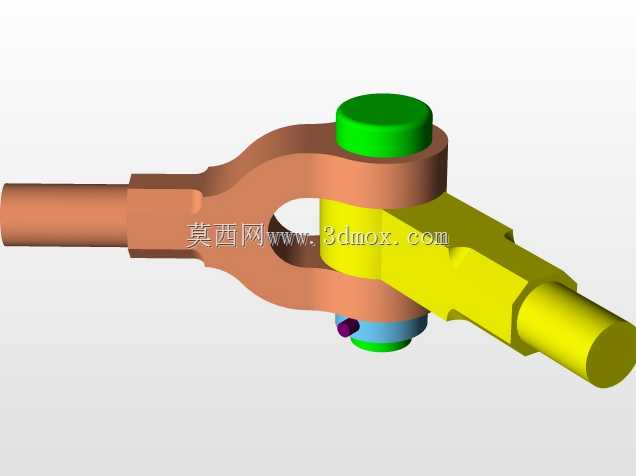

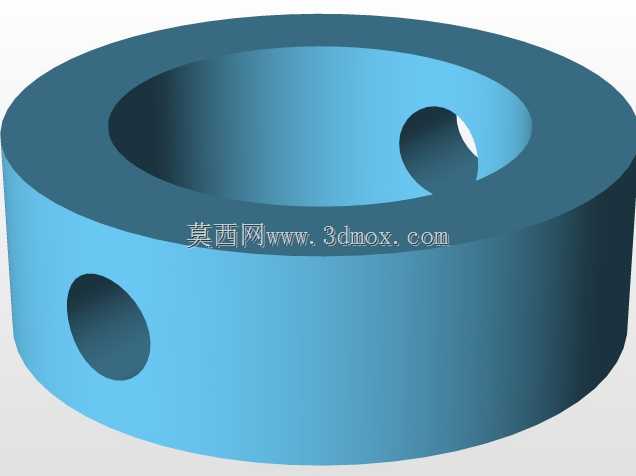

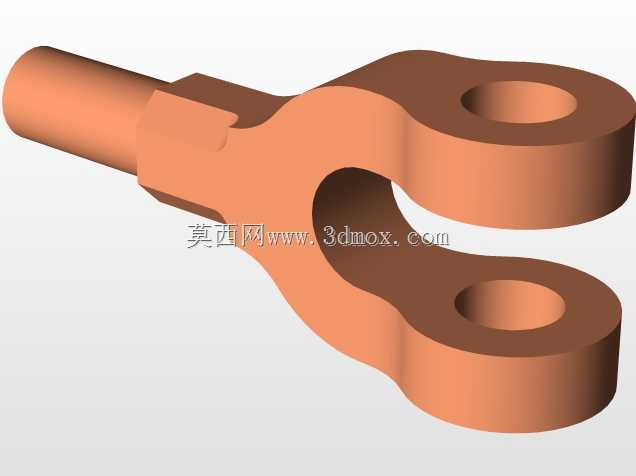

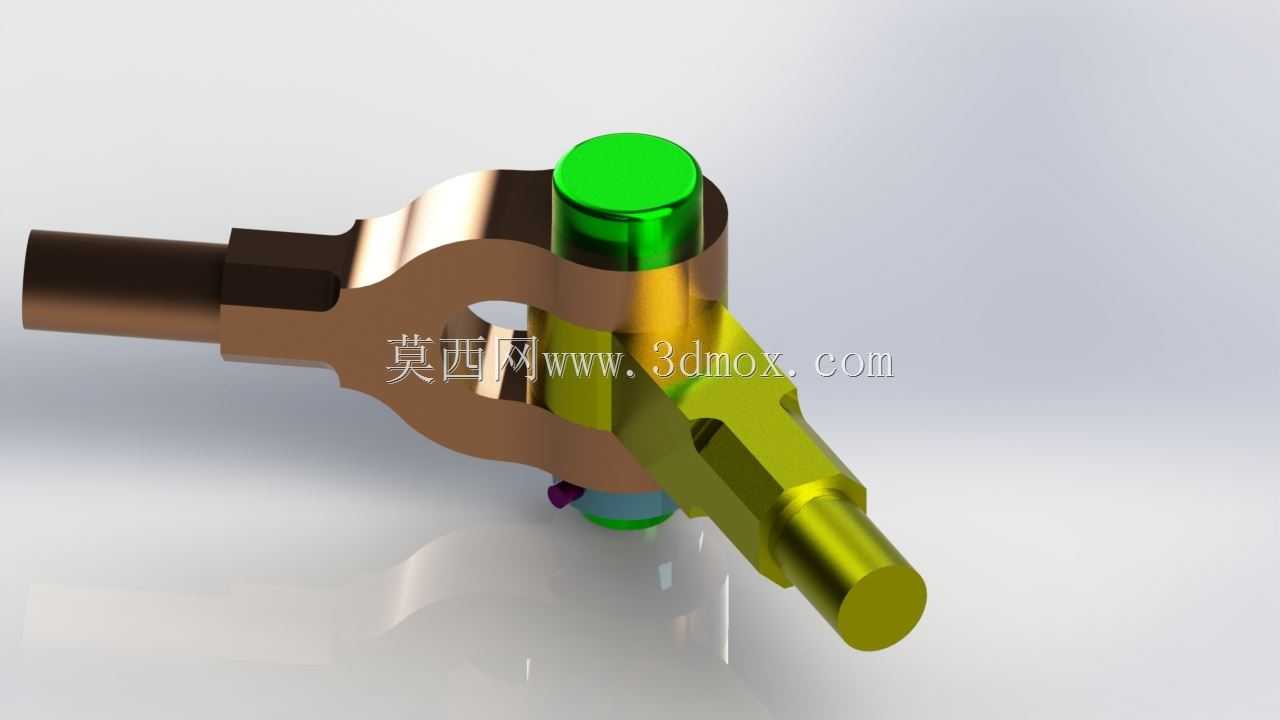

　　这类转向接头核心应用在需要传递轴向拉伸载荷，同时允许两连接杆件存在小角度偏摆的传动场景中，常见于车辆转向拉杆机构、工业设备连杆传动组、工程机械操纵连杆系统里，作为两根拉杆之间的铰接传力部件，解决刚性直连无法适配安装误差、工作中杆件受载变形带来的角度偏移问题，避免杆端出现附加弯曲应力导致的疲劳断裂。从功能特性上看，接头采用叉形开口配合销轴的经典铰接结构，叉体部分的开口尺寸与销轴直径匹配设计，保证销轴装入后既可以绕自身轴线灵活转动，又不会出现过大的径向旷量，减少工作过程中的冲击异响与磨损。接头一端的外伸杆段加工有适配的连接结构，可与对应拉杆通过螺纹或者销接实现固定，保证轴向拉伸载荷可以顺畅传递，销轴端部设置有限位结构，

　　防止工作过程中销轴脱出引发连接失效。设计过程中首先要核算额定拉伸载荷下叉体的最小截面强度，叉形开口的根部是应力集中区域，建模时需要做足够的圆角过渡，避免直角结构带来的应力集中，同时要校核销轴的剪切强度与弯曲强度，保证在最大工作载荷下销轴不会出现塑性变形。安装边界方面，接头的整体回转半径需要匹配安装空间的最小间隙，避免铰接转动时接头本体与周边构件发生运动干涉，叉体的开口宽度要适配对接杆端的连接耳厚度，保证装配后对接耳可以在开口内自由摆动，不会出现卡滞。外形尺寸设计上，杆段的直径根据额定载荷下的抗拉强度计算确定，销轴的轴线与杆段轴线保持垂直，保证铰接转动的自由度方向符合机构运动需求，接头表面的不同色泽区域对应不同的表面处理工艺，

　　外露配合面做硬化处理提升耐磨性能，非配合面做防锈处理提升环境适应性。实际选型应用时，需要确认接头的最大允许摆角范围是否满足机构的运动行程要求，同时核对连接端的尺寸规格与配套拉杆的匹配度，避免出现装配尺寸不符的问题，铰接位置需要预留润滑通道，方便定期加注润滑脂降低转动副的磨损速率，延长部件的整体使用寿命。
