剖分式滑动轴承座枕木结构三维设计

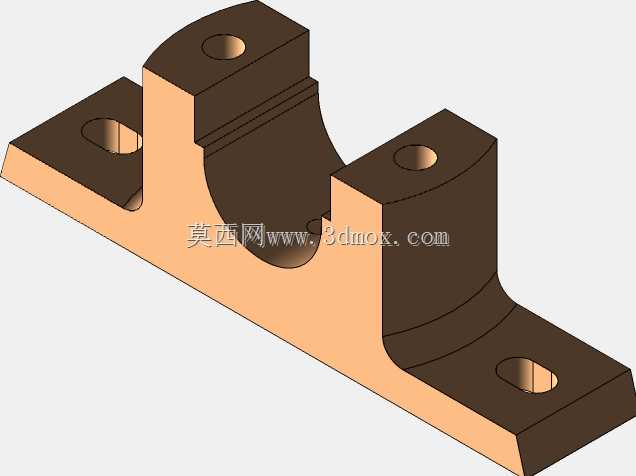

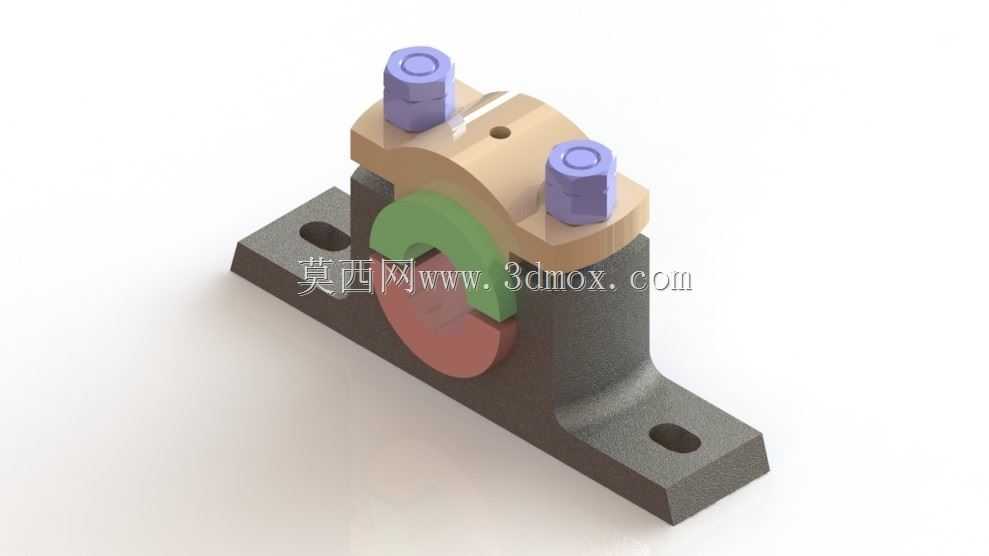

　　在常规的带式输送机、中小型风机、水泵以及普通机床的传动轴系布置中，这类剖分式轴承座是应用频次极高的支撑部件，区别于整体式轴承座的拆装局限，它可以在不拆卸轴端联轴器、传动轮的前提下完成轴瓦的更换与间隙调整，大幅降低设备运维的拆装工作量。从结构设计逻辑来看，模型采用上下对开的分体式壳体，底座部分设置两个长圆形安装孔，安装孔的长轴方向沿轴系的垂直方向布置，预留了安装时的位置调整余量，可补偿底座加工时的孔位偏差，也能在轴系受热伸长时留出微小的窜动空间，避免轴承附加载荷过大。上盖与底座的结合面采用阶梯止口定位，保证合盖时的同轴度精度，两个锁紧螺栓布置在轴承孔的两侧对称位置，拧紧时可让上下轴瓦均匀贴合轴颈，不会出现偏载压溃轴瓦的问题。

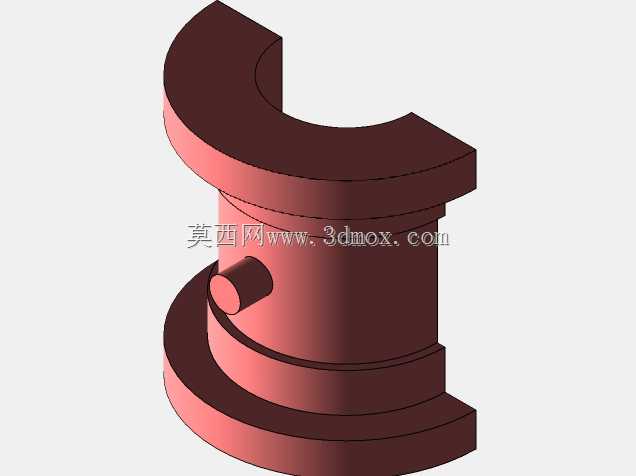

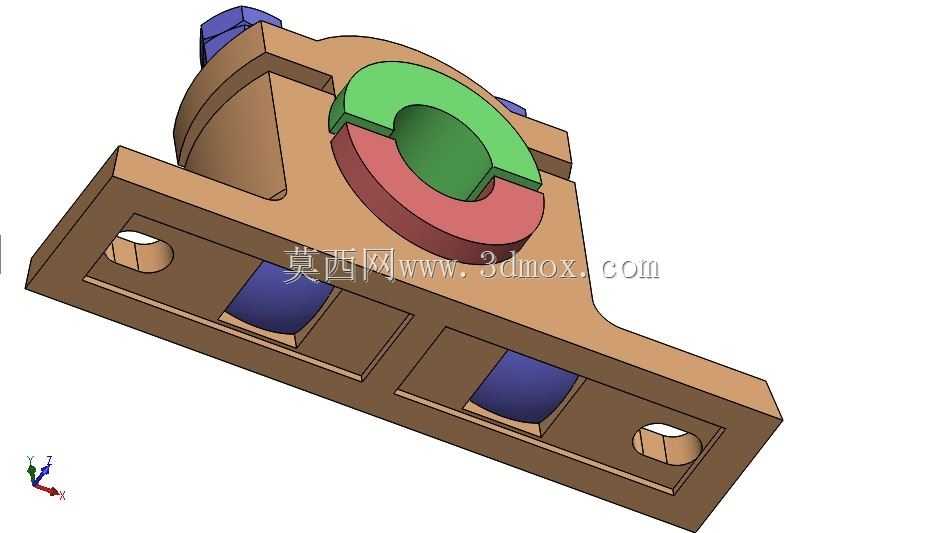

　　轴瓦部分采用双金属复合结构的设计思路，外层为钢制基体保证结构强度，内层为减磨合金层降低运转时的摩擦系数，轴瓦上开设的油槽可在运转时存储润滑脂，形成稳定的油膜降低磨损。从安装边界来看，底座的底面为全平面加工，安装时需要与设备机架的支撑面完全贴合，避免出现点接触导致的底座受力变形，轴承孔的中心高是选型时的核心参数，直接决定了传动轴的中心高度，需要与配套的传动部件中心高匹配，否则会出现轴系不对中引发的振动问题。在实际使用场景中，这类轴承座通常适配中等载荷、转速不超过1500rpm的传动轴系，相比滚动轴承座，它的抗冲击载荷能力更强，在存在振动冲击的矿山输送、建材加工设备中应用更为广泛。设计时需要注意上下盖结合面的间隙控制，

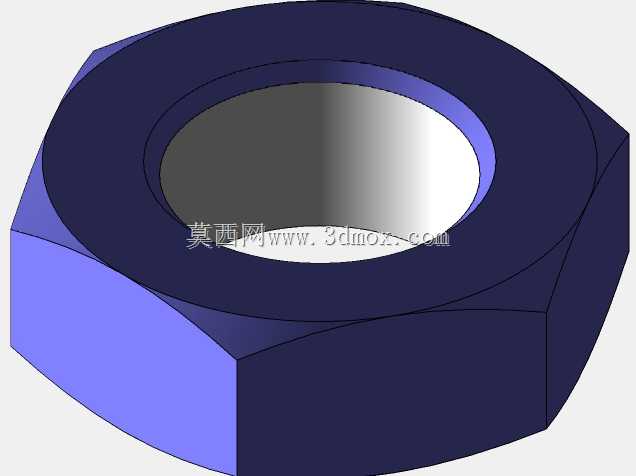

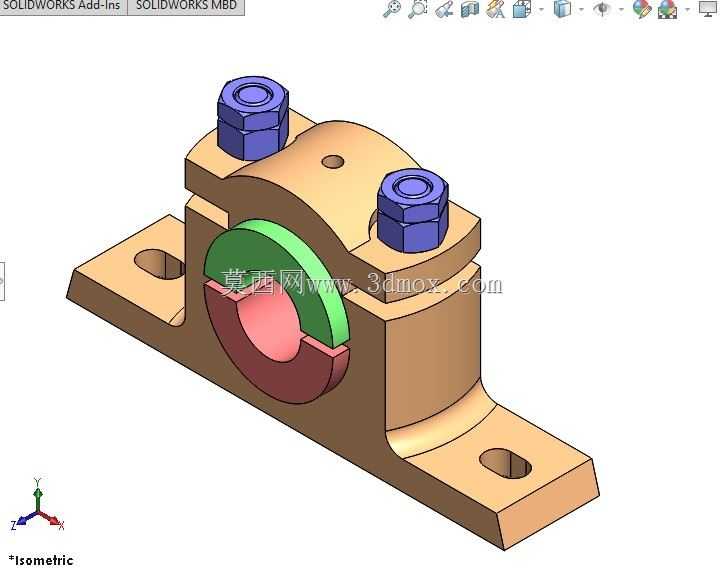

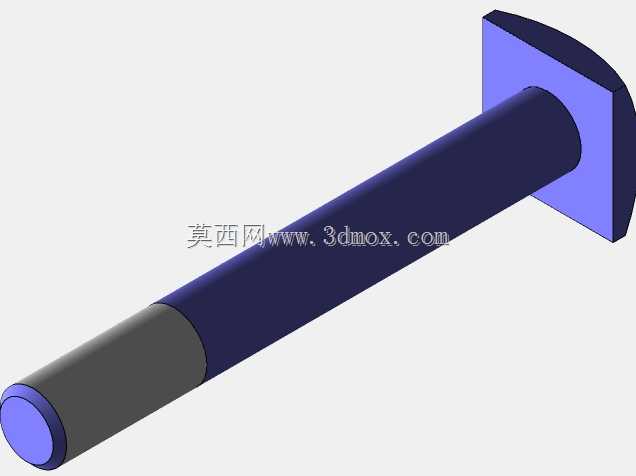

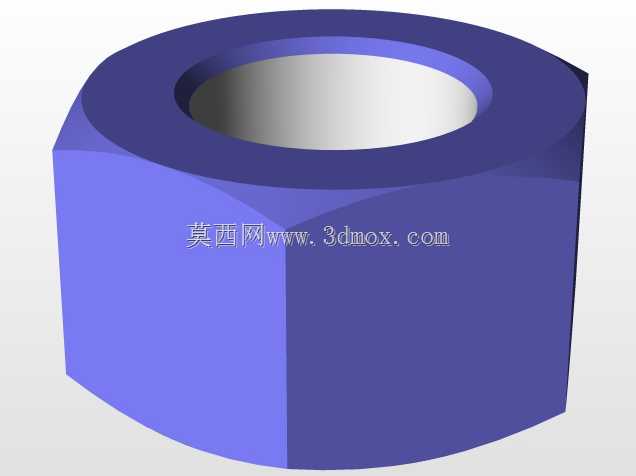

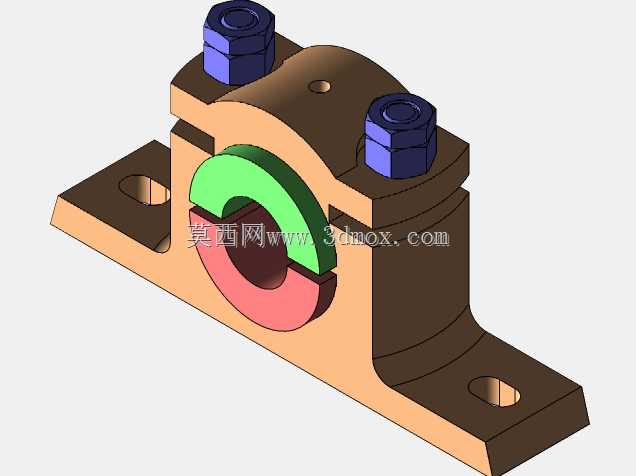

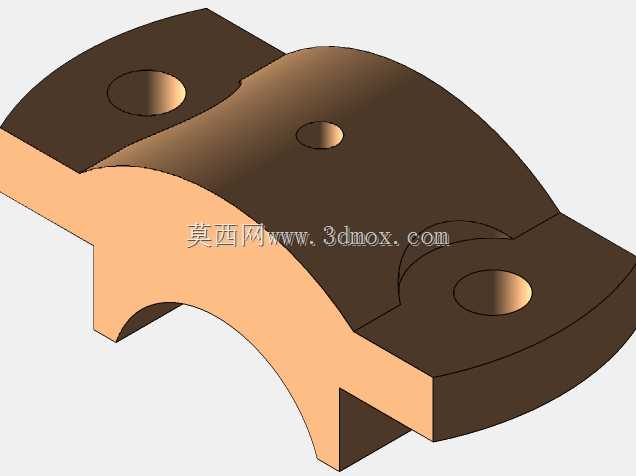

　　锁紧螺栓的预紧力要按照对角顺序逐步拧紧，避免单侧受力导致轴瓦变形，轴瓦与轴承座孔的配合采用过盈配合，防止运转时轴瓦随轴转动出现跑外圈的故障。模型做了半剖展示处理，可以清晰看到内部轴瓦的安装结构、油槽布置以及螺栓的锁紧位置，对于初学者理解剖分式轴承座的装配关系、进行非标设备的轴系支撑选型有很高的参考价值，建模时所有配合面都做了公差预留，符合实际机械加工的工艺要求，不存在无法加工的尖角、薄壁结构，完全可以直接转化为工程图纸用于实际生产。
