立式双孔支撑轴承座结构设计

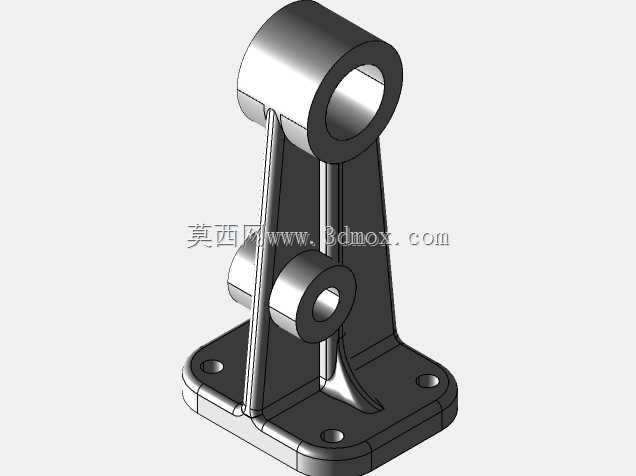

　　这类立式双孔轴承座多用于传动系统中需要错开轴系布置的场景，常见于小型输送设备的张紧端支撑、检测仪器的转轴定位、轻工机械的传动换向部位，区别于常规的同轴对开式轴承座，它的两个安装孔轴线呈垂直空间排布，能在有限安装空间内完成两根交错轴的回转支撑，减少额外的转接支架使用，压缩整机的装配空间。从结构设计逻辑来看，底部安装法兰采用方形带圆角的构型，四个安装孔对称分布在法兰四角，安装时可通过螺栓直接固定在设备安装基面，法兰与上部支撑立板之间设置了多道加强筋，分别沿立板受力方向、轴孔载荷传递方向布置，能有效抵消轴系运转时产生的径向弯矩，避免立板长期受载出现形变偏移。上部的大直径轴孔用于承载主轴的回转载荷，

　　孔壁厚度按照常规轴承外圈的配合公差要求设计，预留了标准轴承的安装位，孔端可加装端盖实现轴承的密封与轴向定位；侧部伸出的小直径轴孔用于安装辅助轴，比如编码器连接轴、张紧轮轴或者小功率传动的从动轴，两个轴孔的中心距经过公差校核，能保证配套传动件的啮合精度，避免出现传动卡滞、磨损过快的问题。设计时需要重点关注安装边界尺寸，底部法兰的安装孔中心距要匹配设备基面的预留安装孔位，法兰厚度要满足螺栓拧紧时的强度要求，避免压紧时出现法兰变形；两个轴孔的端面跳动、同轴度公差需要控制在常规传动的精度范围内，支撑立板的厚度要根据轴系的最大径向载荷做强度校核，加强筋的布置要避开周边其他零部件的运动空间，防止装配时出现干涉。实际应用中，

　　这类轴承座多采用铸铁或者铸铝材质加工，铸铁版本适用于载荷较大、有轻微振动的工况，铸铝版本则用于对重量有要求的仪器类设备，轴孔内可根据使用需求安装深沟球轴承、滑动轴套等不同的回转支撑件，适配不同转速、载荷的使用场景。在装配时需要先将轴承压入对应轴孔，完成轴系零件的预装后再通过底部法兰固定到设备基面，固定时需要对称拧紧螺栓，避免法兰受力不均导致轴孔轴线偏移，影响轴系的回转精度。
