四缸发动机排气歧管总成结构设计

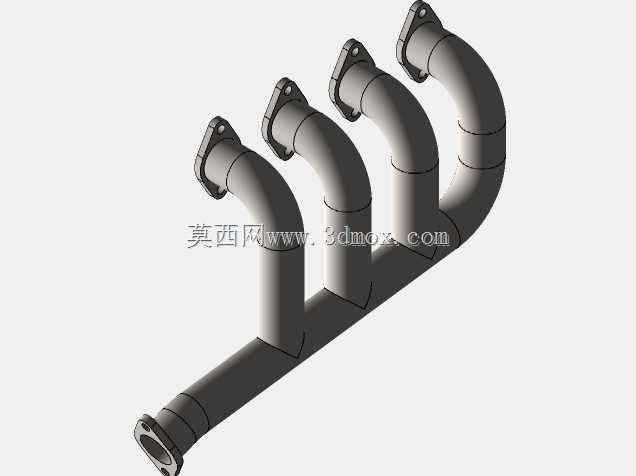

　　在车用内燃机的排气系统设计中，排气歧管是连接气缸盖排气侧与后处理装置的核心导流部件，其结构合理性直接影响发动机的排气效率、各缸排气均匀性以及整机动力输出表现。这套四缸机型用排气歧管采用四合一汇聚式管路布局，四个进气支管分别对应发动机四个气缸的排气口，支管末端采用带螺栓过孔的菱形法兰结构，安装面预留密封垫片压紧余量，可直接通过螺栓紧固在发动机缸体的排气侧安装面上，保证各缸排气通道的密封可靠性，避免高温废气泄漏引发的周边部件热损伤问题。从设计逻辑来看，四个支管采用等长渐变曲率的弯管结构，管路走向依次抬升后向主排气总管侧汇聚，这种曲率设计能够尽可能降低各缸排气的干涉阻力，避免相邻气缸排气过程中出现的气流倒灌现象，保证各缸排气背压的一致性，

　　减少泵气损失，对提升发动机中低转速区间的扭矩输出有明显作用。主排气总管位于歧管总成的最下端，采用等径直管结构，末端设置连接法兰，用于对接三元催化转化器或者涡轮增压器的进气端，法兰端面同样做了密封面加工处理，适配常规的金属密封垫片安装要求。安装边界方面，四个进气法兰的孔位间距严格对应量产四缸发动机缸盖的排气口布局，相邻法兰的中心距与缸心距保持一致，支管的弯曲半径经过空间校核，不会与发动机舱内的防火墙、线束支架、冷却管路等周边部件发生运动干涉，整体安装后与缸盖排气面的贴合度满足密封要求，不需要额外增加调整垫片补偿安装误差。材质适配层面，该结构可适配高硅钼球墨铸铁或者不锈钢焊接两种加工工艺，管壁厚度根据不同材质的热膨胀系数做了差异化预留，

　　铸铁材质壁厚控制在4-5mm区间，兼顾高温强度与铸造工艺性，不锈钢焊接结构壁厚可控制在2-3mm，降低整体重量的同时提升抗热疲劳性能。管路内壁做了顺滑过渡处理，支管与总管的汇聚位置采用大圆角过渡结构，减少气流在交汇处的紊流产生，降低排气阻力的同时，也能减少高速气流冲击管壁产生的排气噪声。在实际整车应用场景中，这类排气歧管多用于1.5L-2.0L排量的直列四缸自然吸气或者小排量涡轮增压发动机，覆盖家用乘用车、轻型商用车辆的动力配套需求，其结构设计充分考虑了量产装配的工艺性，法兰面的螺栓孔位采用统一规格，装配时可使用定扭矩扳手按对角线顺序紧固，降低一线装配的操作难度，后期维护拆卸也无需特殊工装。
