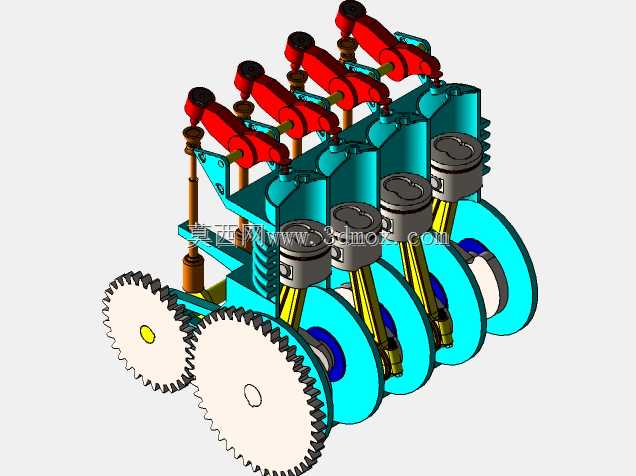

直列四缸内燃机动力总成结构展示

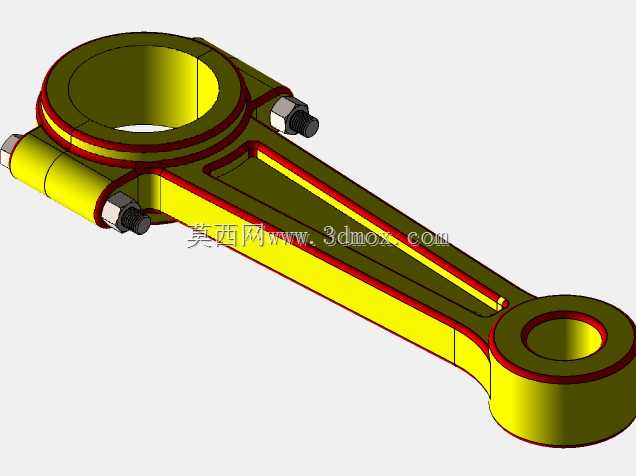

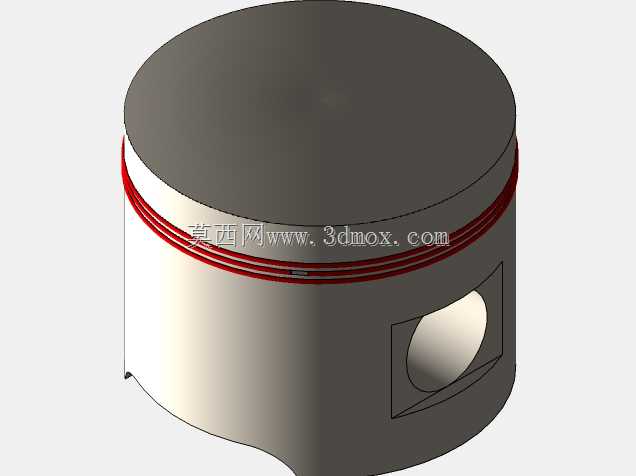

　　这套直列四缸动力结构的三维建模，完整还原了往复式内燃机核心的运动传递链路，可直接用于动力系统原理教学、新机型前期结构验证、维修实训场景的教具开发，也能为小型非道路动力设备的选型匹配提供结构参考。从实际工程落地的角度看，建模过程中优先梳理了动力输出的逻辑关系：曲轴端的正时齿轮组采用定传动比啮合设计，保证曲轴转动角度与进排气门的开闭时序完全匹配，避免出现气门撞活塞的干涉问题，齿轮的啮合侧隙、齿宽参数都按照常规小排量动力的通用标准预留，可直接适配1.0-1.6L排量区间的自然吸气机型结构边界。曲柄连杆部分的活塞采用平顶结构设计，活塞销与连杆小头的配合间隙、连杆大头与曲轴曲柄销的连接结构都做了还原，四个气缸沿直列方向等距排布，

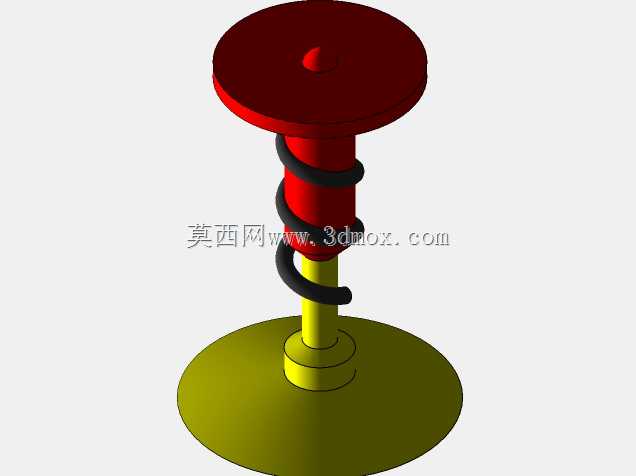

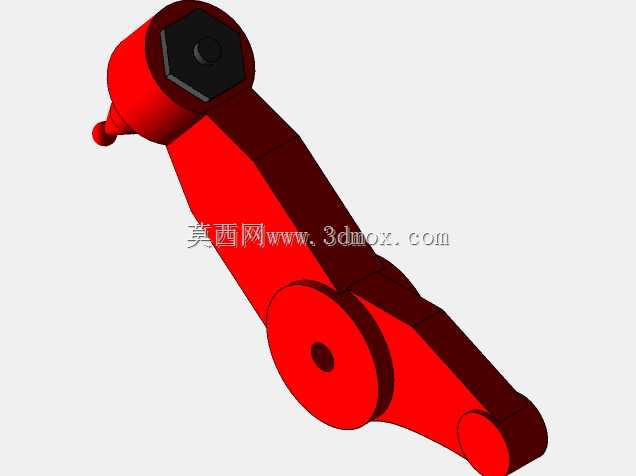

　　缸心距的预留尺寸兼顾了缸体冷却水道的布置空间，不会出现缸壁过薄导致的强度不足问题。上部的配气机构采用顶置气门布局，摇臂、气门弹簧、推杆的传动链路完整，每个气缸对应独立的进排气门组件，弹簧的预紧行程参数按照常规工况下的气门复位需求设置，可保证高转速工况下气门不会出现飞脱现象。建模时特意将各运动部件的装配约束按照实际运动关系设置，可直接做运动仿真演示，直观展示进气、压缩、做功、排气四个冲程的循环过程，四个气缸的做功顺序按照1-3-4-2的常规直列四缸点火顺序排布，运转时的曲轴动平衡块结构也做了还原，可模拟实际运转时的动平衡状态。外形边界上，整套结构的长宽尺寸按照常规横置前驱动力舱的预留空间做了适配，

　　下部齿轮传动端的伸出长度不会超出动力舱的安装边界，上部气门室的高度预留了足够的气门升程运动空间，不会出现运动干涉。对于结构设计从业者来说，这套模型可直接作为四缸动力结构的基础参考框架，调整缸径、冲程、配气相位参数即可快速衍生出不同排量、不同动力特性的机型方案，也可用于拆解演示曲柄连杆机构、配气机构、正时传动系统的配合关系，帮助新人快速理解内燃机的动力传递逻辑。
