槽轮式间歇传动日内瓦机构结构

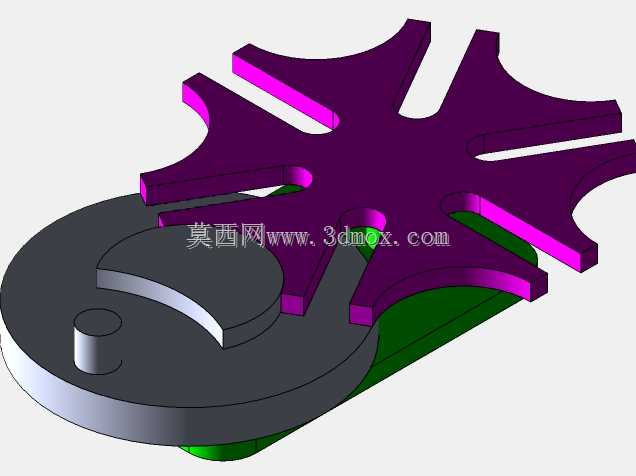

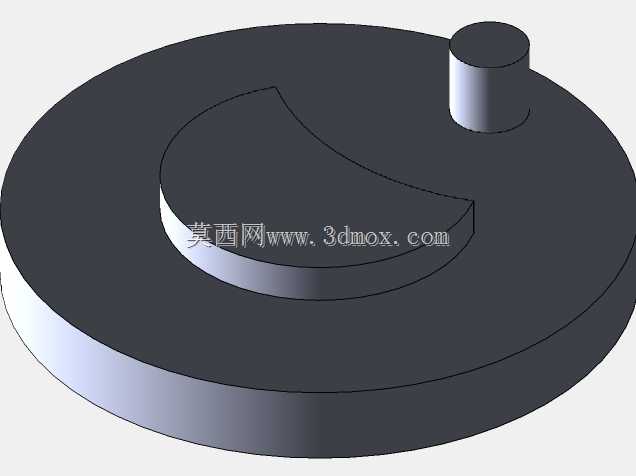

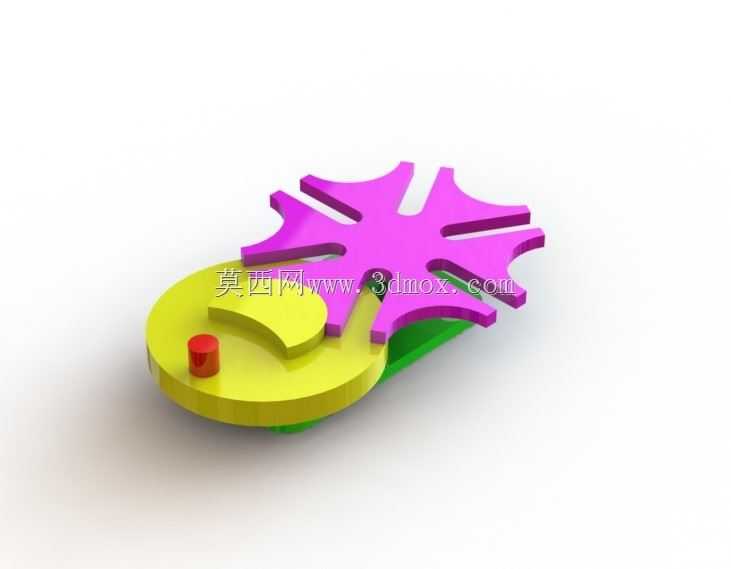

　　该间歇传动结构核心为典型外槽轮式日内瓦机构，依靠主动拨盘与从动槽轮的配合实现周期性步进运动，在多工位自动化设备中应用极为广泛，常见于转盘式装配工位、多工位检测设备、胶片卷片机构、包装机械的间歇送料单元中，可将驱动端的连续匀速旋转转化为从动端的单步定角间歇转动，满足工位切换时的精准停位需求。从结构设计逻辑来看，主动拨盘上的圆柱销在进入槽轮径向槽的阶段，会推动槽轮完成对应角度的转动，当圆柱销脱离径向槽后，拨盘上的弧形锁止盘会与槽轮的凹弧面完全贴合，此时槽轮被完全锁止无法转动，直到圆柱销再次进入下一个径向槽，才会启动下一次步进动作，这种锁止结构无需额外配置制动装置，即可保证停位阶段的位置稳定性，避免负载惯性导致的工位偏移。

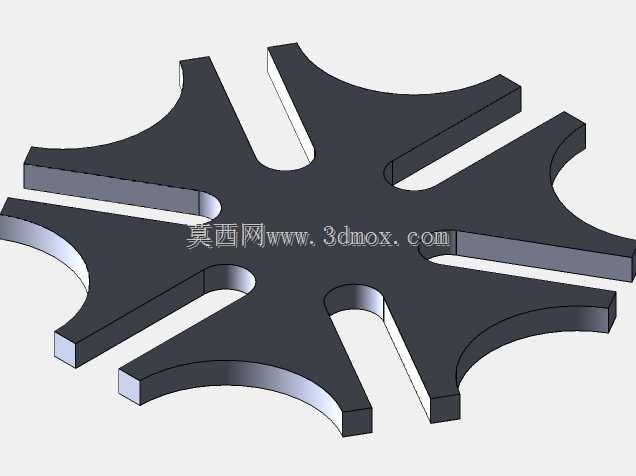

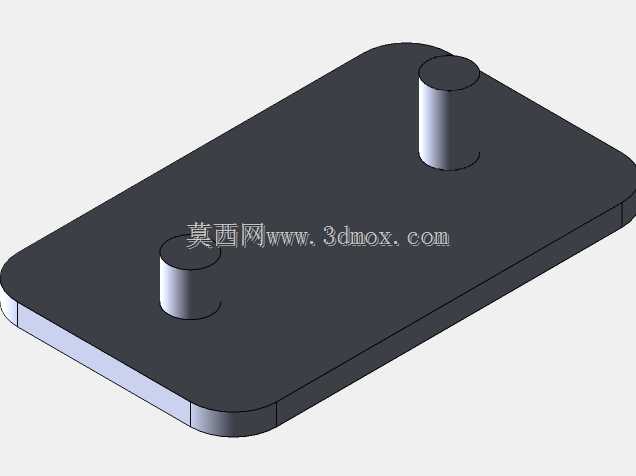

　　该模型采用六槽槽轮结构，对应单次步进角度为60度，可适配六工位的转盘布局需求，设计时需重点控制圆柱销与径向槽的配合间隙，间隙过大会导致传动冲击与停位误差，间隙过小则会出现卡滞、磨损加剧的问题，通常单边间隙控制在0.02-0.05mm区间，兼顾传动顺畅度与定位精度。安装边界方面，主动拨盘与从动槽轮的中心距需严格按照设计值管控，中心距偏差会直接改变圆柱销的入槽角度，轻则加剧磨损，重则出现无法入槽的卡死故障；主动轴与从动轴需保证平行度公差，避免槽轮受力不均导致的端面磨损。外形尺寸上，拨盘直径与槽轮外径的比例经过匹配优化，锁止弧的弧度与槽轮凹弧完全契合，锁止阶段无窜动间隙，拨盘上的圆柱销采用可拆卸式设计，便于磨损后快速更换，

　　无需整体更换拨盘零件。实际应用中，该结构适合中低速间歇传动场景，转速过高会导致圆柱销入槽时的冲击载荷急剧增大，加剧零件疲劳磨损，通常主动轴转速控制在每分钟100转以内时，机构运行平稳性与使用寿命可达到最优平衡，若需应用于更高转速场景，需对槽轮槽口做修缘处理，优化圆柱销入槽时的运动轨迹，降低刚性冲击。
