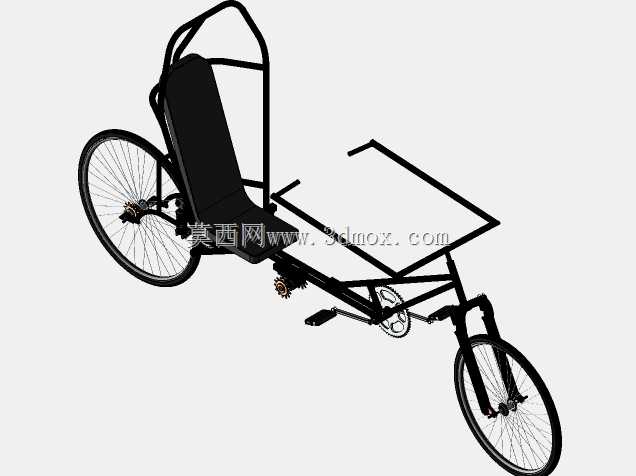

人力车辆赛事专用HPV C2020整车结构设计

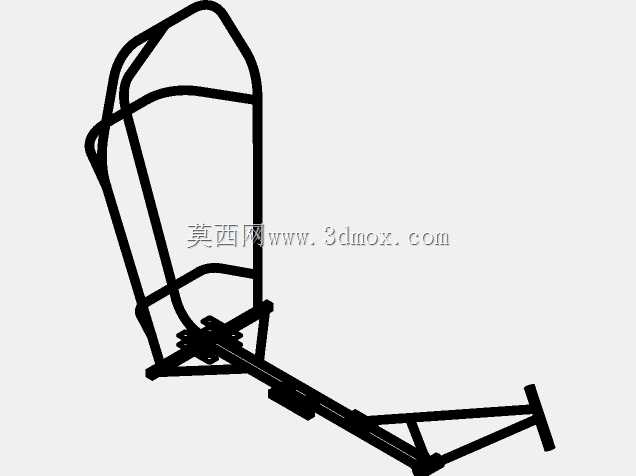

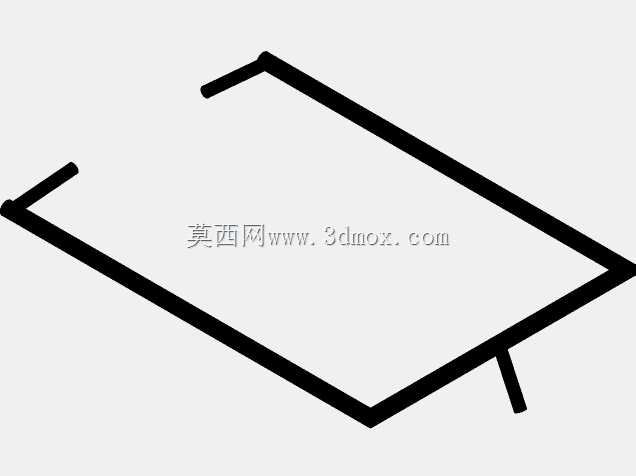

　　这套设计针对人力驱动竞速赛事的特殊使用场景打造，核心服务于封闭赛道内的人力车辆速度挑战需求，所有结构设计都围绕降低人力损耗、提升动力传递效率、压缩空气阻力三个核心目标展开。设计初期先梳理了赛事场景下的实际使用边界：车手以躺卧姿态进入车体内部，整车外廓宽度控制在0.75米以内，总长度不超过2.8米，高度不超过1.1米，既满足赛事组委会的尺寸规范要求，也能适配绝大多数成年车手的肢体活动范围，避免骑行过程中肢体与车体结构发生干涉。车架部分采用桁架式空间结构布局，主受力杆件沿车手蹬踏力的传递路径排布，在保证整体扭转刚度满足高速过弯需求的前提下，尽可能削减非受力区域的材料冗余，整体车架重量控制在合理区间，不会给车手带来额外的负载负担。

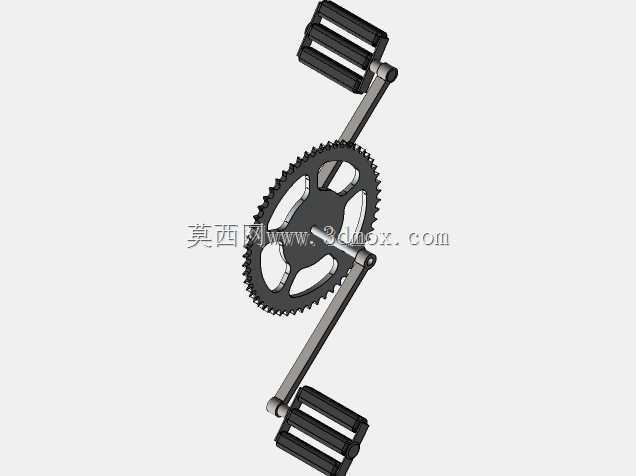

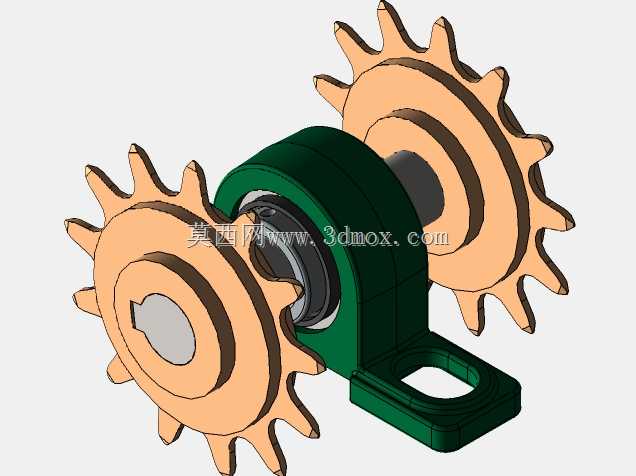

　　传动系统采用多级链传动搭配定制齿比的牙盘与飞轮结构，齿比匹配经过反复测算，适配普通成年男性的持续输出功率区间，让车手在巡航阶段可以保持稳定的蹬踏频率，冲刺阶段也能通过齿比切换获得足够的末端速度，同时传动路径做了封闭处理，避免骑行过程中链条脱落、衣物卷入等安全隐患。车体外壳采用低风阻流线型设计，整体曲面经过空气动力学逻辑优化，车头部分做了收窄处理，车身侧面保持顺滑的曲面过渡，尾部采用逐渐收尖的截断式设计，有效降低高速骑行时的空气压差阻力，外壳与车架的连接点全部设置在车架主受力节点上，避免行驶过程中外壳产生共振异响。转向系统采用前置舵机连杆结构，转向角度控制在左右各25度范围内，既满足赛道过弯的转向需求，

　　也避免大角度转向时传动结构与前轮发生干涉，刹车结构采用夹器式设计，安装在后轮传动主轴位置，制动力度经过调校，既可以在高速状态下实现快速减速，也不会因为制动力过大导致车轮抱死侧滑。整车的安装边界做了充分预留，所有紧固件都采用标准件规格，后期维护更换配件不需要定制特殊零件，车手乘坐区域预留了缓冲垫安装位，可以根据不同车手的身形调整坐姿位置，适配不同身高臂长的参赛人员使用。
