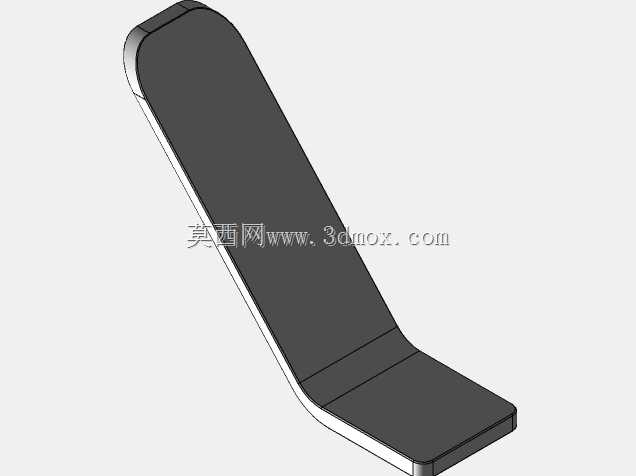

人力动力赛车HPVC2021整流罩结构设计

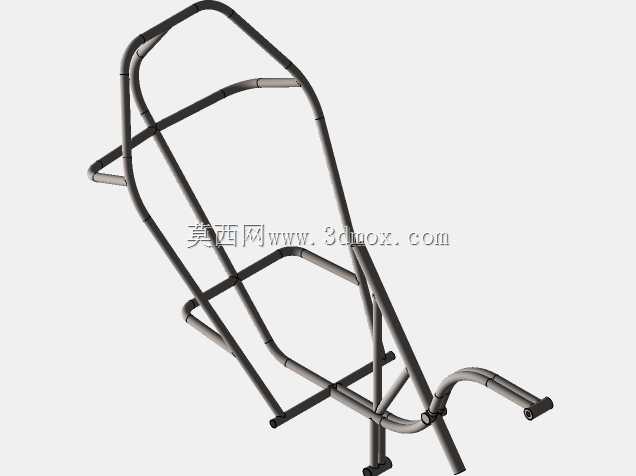

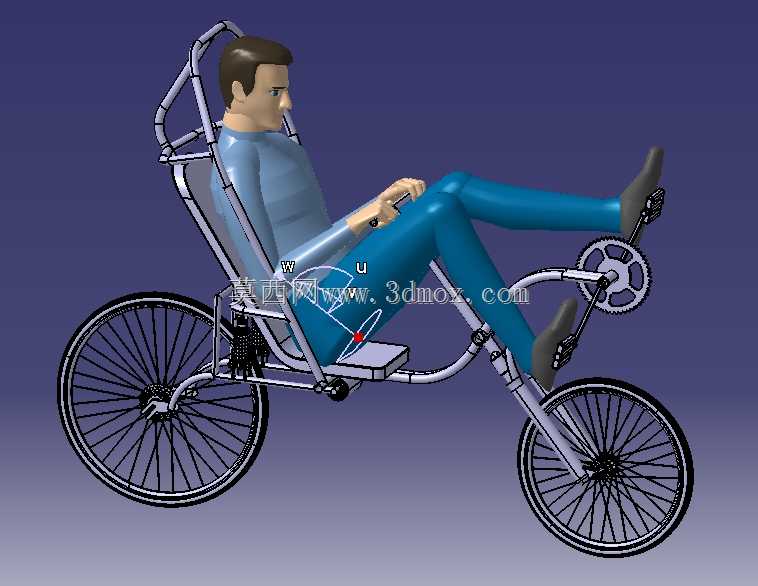

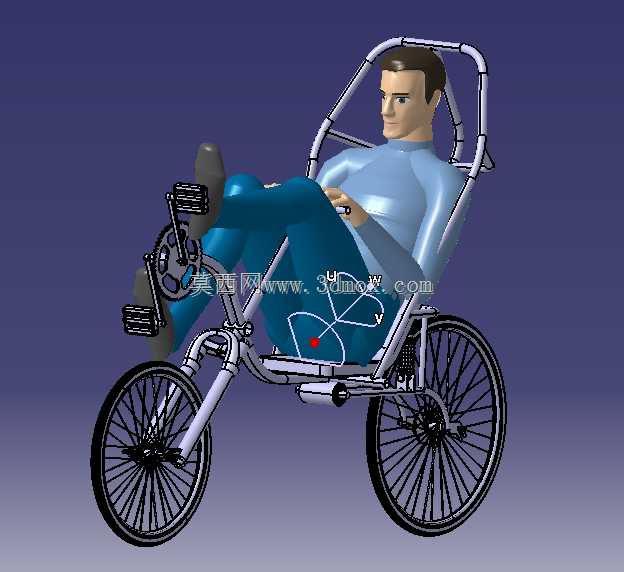

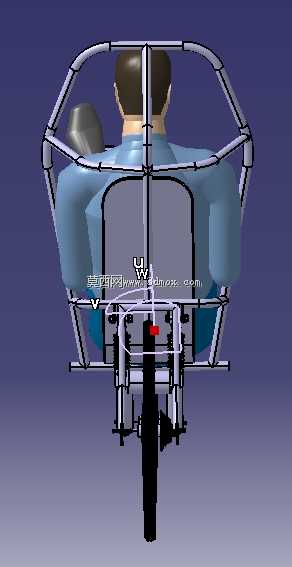

　　这款整流罩是面向人力驱动竞速车辆开发的外覆结构件，核心应用场景是人力汽车挑战赛这类低风阻竞速赛事，直接服务于人力驱动车辆的高速巡航需求，解决裸架车体在竞速过程中迎风阻力过大、驱动功率无谓损耗的痛点。从实际使用逻辑来看，人力竞速车辆的动力完全来自车手的体能输出，在同等踩踏功率输出下，风阻占整车行驶阻力的比例会随着车速提升快速升高，当车速突破20km/h后，空气阻力占比会超过七成，因此整流罩的核心功能就是梳理车体周边的气流走向，避免气流在车架、车手肢体、车轮衔接位置形成紊流区，减少压差阻力与摩擦阻力，把车手输出的有限动力尽可能转化为车辆前进的动能。设计过程中首先要匹配整车的安装边界，需要完全包覆车手骑行姿态下的上半身与车架主结构，

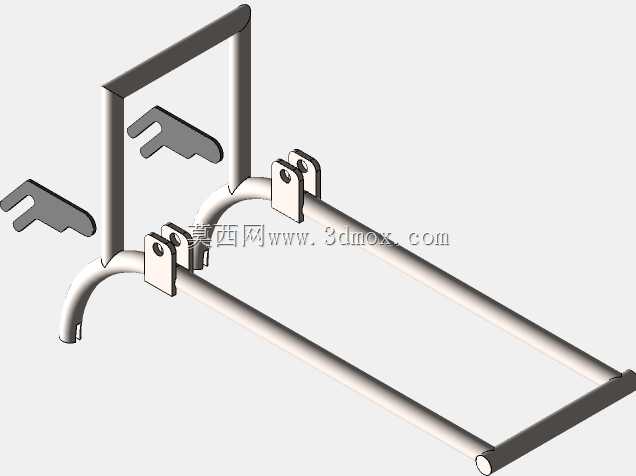

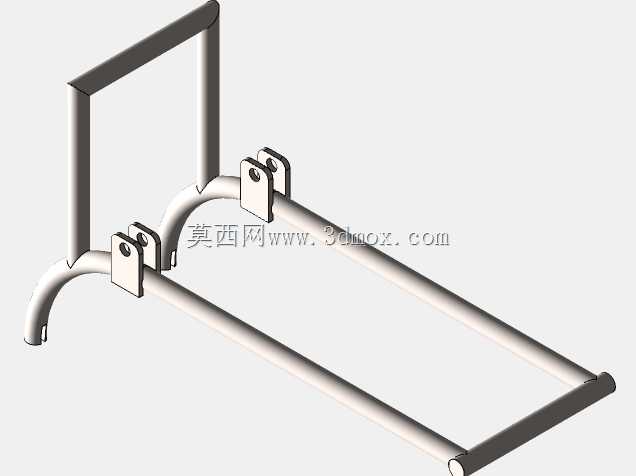

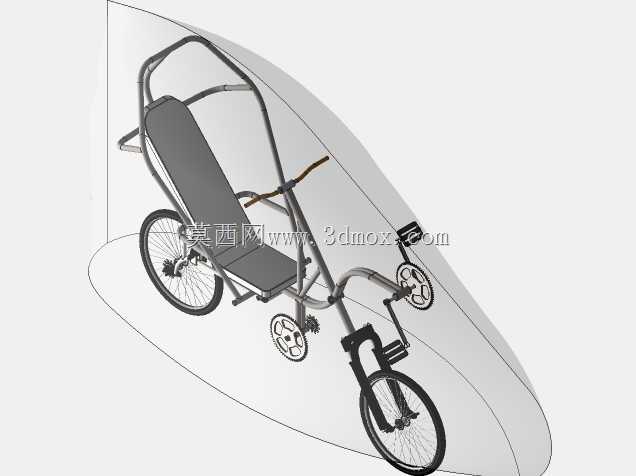

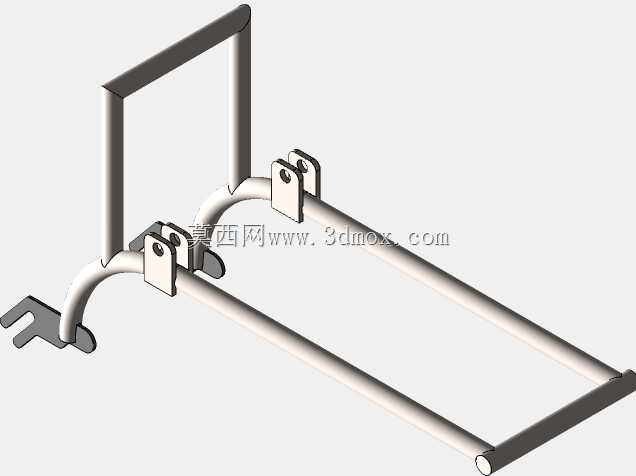

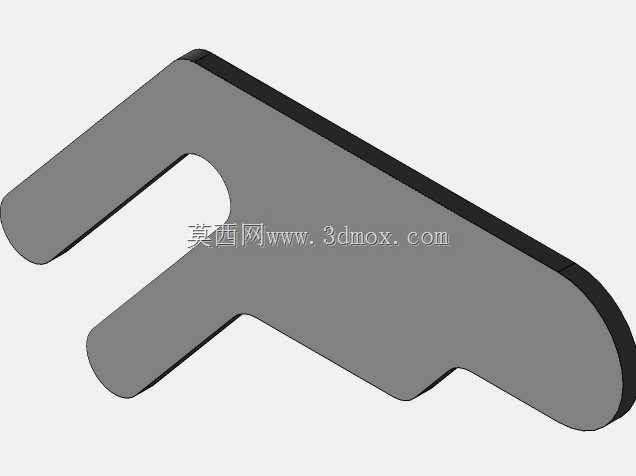

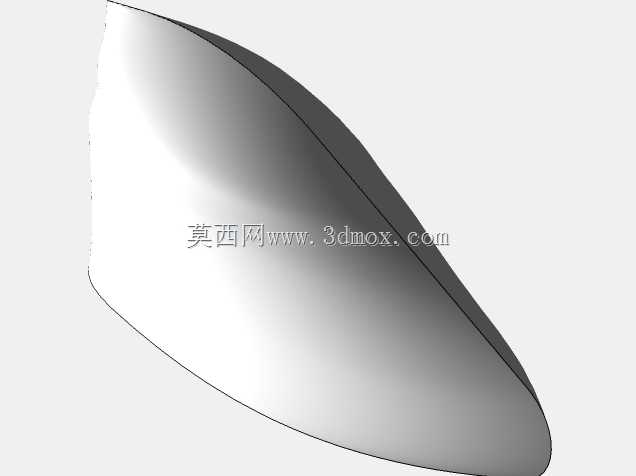

　　同时避让转向机构、传动曲柄、车轮的运动行程，不能出现结构干涉——比如前轮转向最大角度时，胎壁与整流罩内侧要预留至少15mm的安全间隙，避免转向过程中剐蹭罩体；曲柄回转区域的罩体内型面要贴合腿部运动轨迹，既不能让骑行过程中膝盖碰到罩壁，也不能为了预留空间把罩体做的过宽导致迎风面积增大。外形设计上采用了水滴形的低阻截面，车头部分做了圆滑的钝头过渡，避免尖锐前缘带来的气流提前分离，侧面线条从车头向车尾逐步收窄，车尾采用截断式的短尾设计，在控制整车长度不超过赛事规则限制的前提下，尽可能让气流在罩体尾部平顺汇合，减少尾部涡流的拖拽阻力。罩体的安装点位完全匹配现有车架的预留孔位，采用快拆式的卡扣连接结构，不需要对原车车架做焊接、打孔等二次改装，

　　日常维护、车手上下车时可以快速拆卸罩体，比赛时可以快速装配到位。罩体的分块设计也考虑了实际使用的便利性，上部预留了车手视野开口，开口边缘做了翻边强化，避免长期振动下出现边缘开裂；下部预留了传动系统的维护开口，不需要完全拆下整罩就可以调整链条、检修变速结构。从结构强度角度，罩体采用薄壳加筋的设计思路，在安装点位、风阻受力集中的区域做了局部加厚与内置加强筋，在保证整体重量控制在合理区间的前提下，避免高速行驶中罩体出现振颤、形变，保证气流梳理效果的稳定性。实际装配后可以有效降低整车的风阻系数，在同等体能输出下能够提升车辆的极限巡航速度，同时还能在竞速过程中阻挡路面飞溅的碎石、杂物，对车手与车架外露部件形成一定的防护作用。
