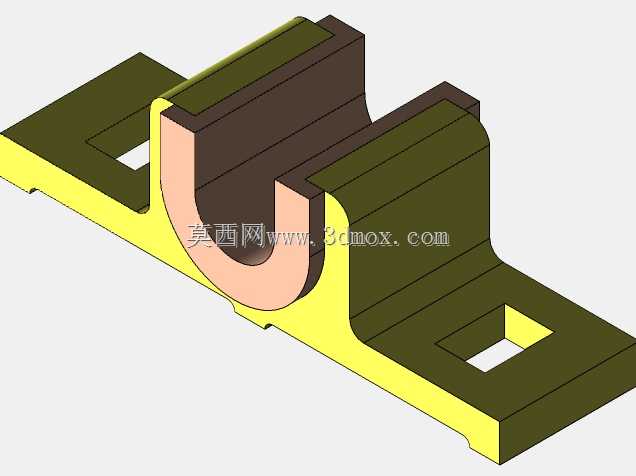

分体式开式滑动轴承支撑座结构

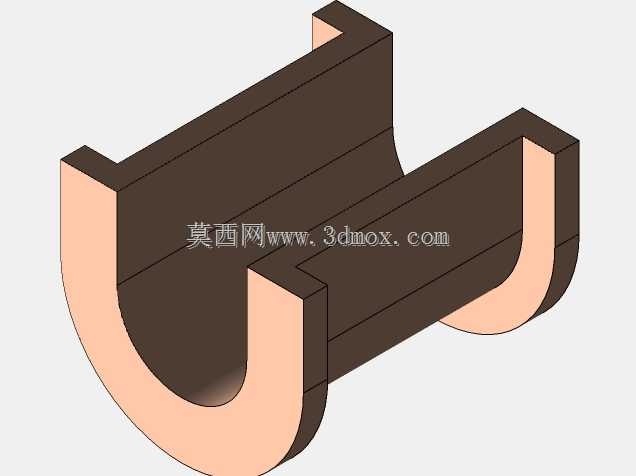

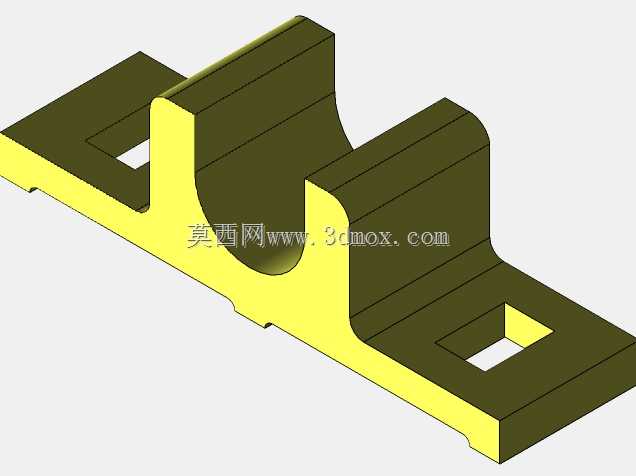

　　这类开式轴承支撑结构常应用在轻工输送线、小型实验台架、非标自动化设备的转轴支撑环节，区别于整体式轴承座，其开式结构可在不拆卸轴端传动部件的前提下完成轴瓦更换、间隙调整与日常维护，大幅降低设备运维的拆装工作量。从结构设计逻辑来看，底座采用双侧延伸的安装翼板设计，翼板上预留方形安装过孔，可适配T型槽安装台或预埋螺栓的设备基座，安装时无需额外加工适配垫块，翼板与主体支撑肋采用圆弧过渡衔接，避免应力集中导致的底座断裂问题，整体安装边界可覆盖多数中小型转轴的跨距支撑需求，底座底面做全平面铣平处理，安装时可保证与基座的贴合度，减少支撑面虚接带来的振动偏移。中间的半圆支撑型腔为核心承载区域，型腔内壁的圆弧曲率与配套轴瓦的外圆完全匹配，

　　可保证轴瓦安装后无径向窜动，支撑型腔两侧的立板做等厚加强设计，立板顶部预留轴瓦压盖的安装定位面，可配合对应的上压盖完成对轴瓦的周向固定，立板外侧做圆角卸荷处理，避免长期受径向载荷时出现立板根部开裂的问题。在实际选型应用中，这类开式结构更适合中低转速、径向载荷平稳的传动场景，比如小型输送带的从动辊支撑、实验装置的转轴定位、小型风机的叶轮轴支撑等场景，安装时需保证两侧支撑座的型腔同轴度误差控制在允许范围内，避免轴承受附加弯矩导致的异常磨损。建模过程中对安装孔的位置公差、支撑型腔的圆柱度、安装底面的平面度都做了对应结构预留，可直接导出工程图用于生产加工，各部位的壁厚设计兼顾了结构强度与铸件成型的工艺要求，避免出现壁厚突变导致的铸造缺陷，支撑肋的排布方向与主要承载方向一致，可在不增加整体重量的前提下提升结构的抗变形能力。
