带传动曲柄摇杆实验台架结构设计

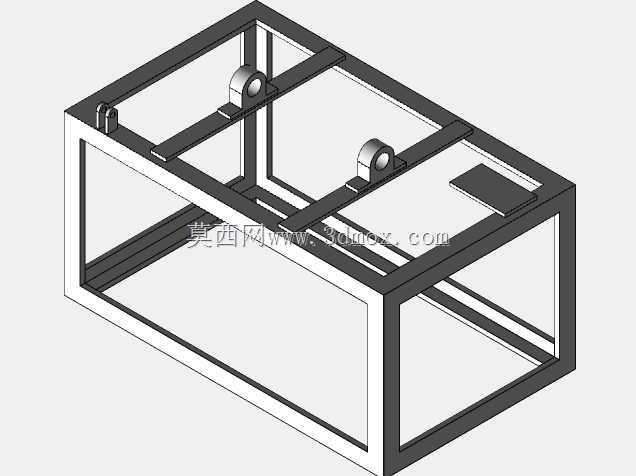

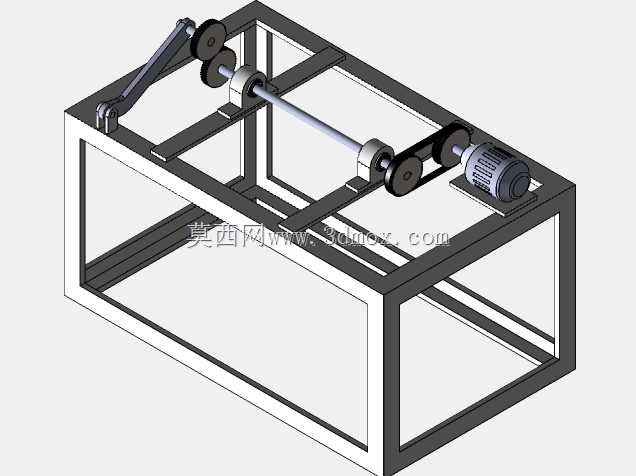

　　该台架结构主要面向机械原理教学演示、小型传动机构性能验证场景使用，可直观展示曲柄摇杆机构的运动特性、带传动的动力传递过程，帮助从业者理解平面连杆机构的急回特性、传动死点位置等核心工程特性，也可作为小型非标自动化设备的动力输出单元原型，适配轻载往复动作的工位驱动需求。整体采用方管焊接成型的框架式机架作为承载基体，框架杆件通过直角拼接满焊处理，保证整体刚性的同时控制整体自重，底部预留充足的安装拓展空间，可根据后续测试需求加装传感器、负载模块等附属组件，机架的安装基准面统一做平面度校准，避免传动部件安装后出现同轴度偏差引发的振动、异响问题。动力端采用卧式安装的驱动单元，通过同步带轮组将动力传递至横向布置的主轴，

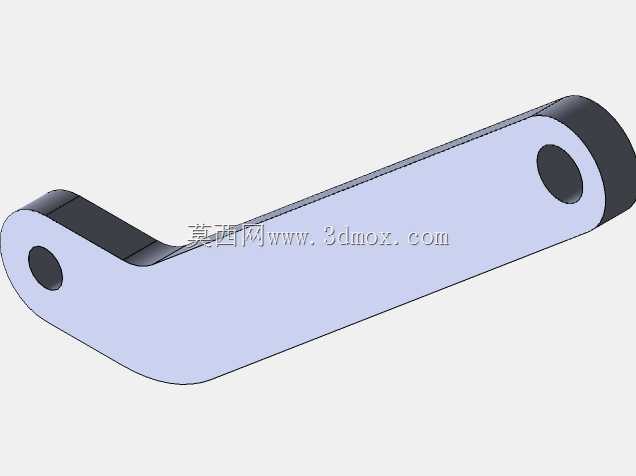

　　带轮中心距可通过机架上预留的腰型安装孔进行微调，方便调整皮带张紧度，补偿长期运行后的皮带蠕变伸长量，主轴通过带座轴承固定在机架横梁上，轴承座安装位置设置定位凸台，保证主轴的回转轴线与机架安装面平行，降低主轴转动时的径向跳动量。主轴一端延伸出机架侧方，与曲柄摇杆机构的曲柄段固连，摇杆的铰接支座直接焊接在机架侧梁上，曲柄与摇杆之间通过连杆铰接，所有铰接位置均采用销轴加轴套的配合形式，减少铰接副的运动磨损，延长机构连续运行的使用寿命。设计过程中优先考虑机构的运动边界校核，通过三维建模提前模拟摇杆的最大摆角范围，确认运动过程中所有杆件不会与机架、驱动单元发生干涉，同时核算带传动的传动比、曲柄长度对应的摇杆摆角参数，

　　保证输出端的往复行程满足常规实验演示、轻载驱动的使用需求。安装层面，机架底部预留四个地脚固定孔，可直接通过膨胀螺栓固定在实验台或车间地面上，整体外接尺寸适配常规实验室台面的摆放要求，驱动单元的接线端预留充足的走线空间，方便外接控制回路实现转速调节，满足不同演示工况下的运动速度调整需求。
