便携式地面钻孔螺旋钻土设备结构

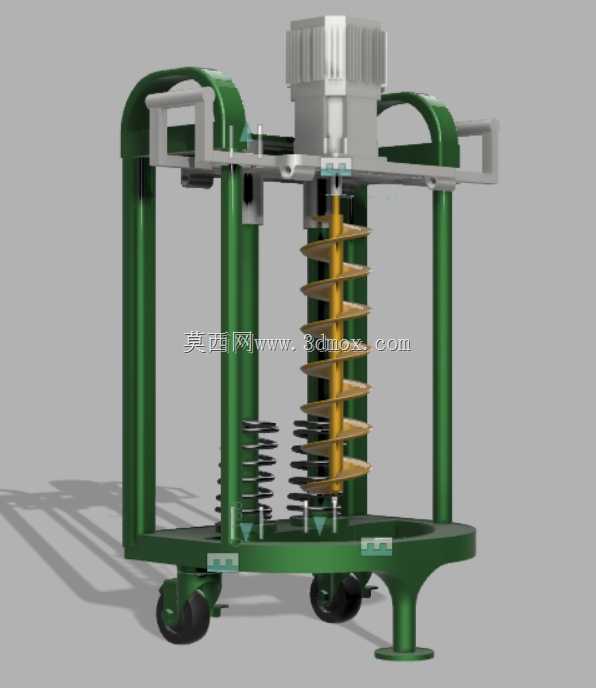

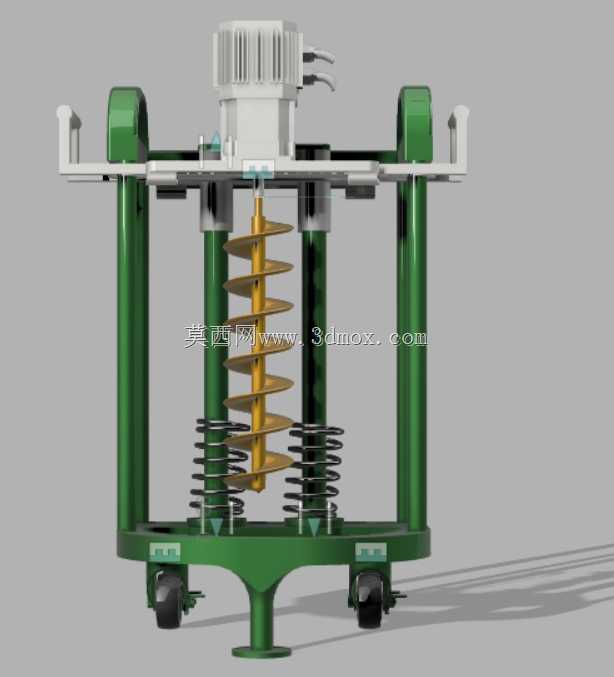

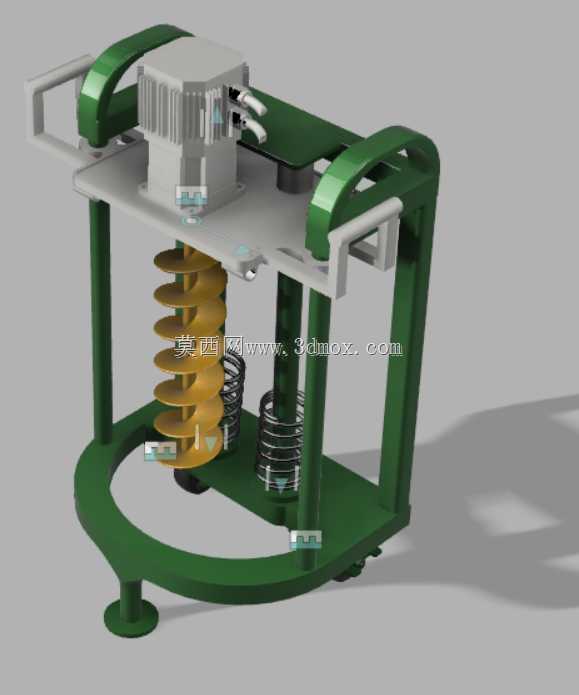

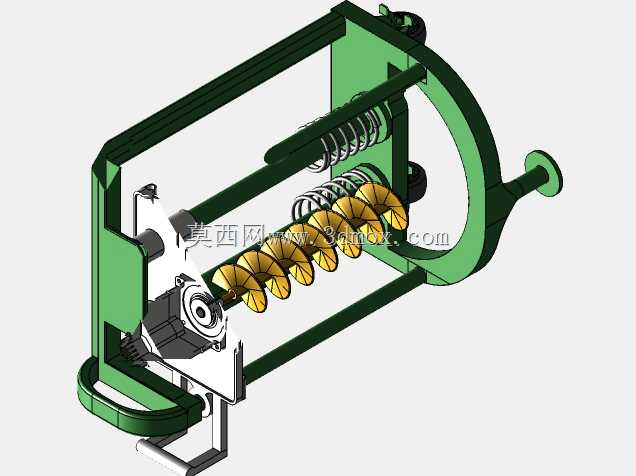

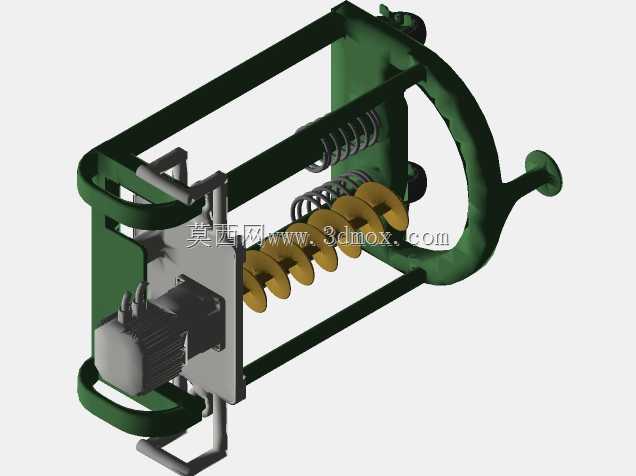

　　这款螺旋钻土设备主要面向小型土建施工、园林作业、农林业种植场景的浅孔钻掘需求，可完成地面4英尺深度范围内的垂直钻孔作业，适用于果树种植挖坑、光伏地桩钻孔、小型管线埋设引孔、园林施肥打洞等多种作业场景，相比人工挖孔效率提升6倍以上，作业过程中无需额外搭建辅助支撑结构，单人即可完成移位与操作。设备整体采用框架式承载结构，四根垂直布置的绿色涂装支撑立柱作为主要受力构件，顶部集成动力安装座用于固定驱动单元，底部设置环形承载底座配合三个可锁止万向脚轮，作业时可通过脚轮快速移位，到位后锁止脚轮并放下底部支撑脚即可形成稳定的作业支撑，避免钻孔过程中设备偏移晃动。核心钻掘部件采用分段式螺旋钻杆设计，螺旋叶片采用等螺距布置，

　　钻削过程中可将钻下的土壤沿螺旋叶片持续向上输送至孔外，无需额外提钻排土，钻杆顶部通过联轴器与驱动单元直连，传动路径短、动力损耗小，可适配硬土、黏土、回填土等多种常见地质条件。框架两侧设置对称的操作扶手，扶手表面做防滑处理，操作人员可通过扶手稳定设备姿态，控制钻孔进给速度，框架内部两侧布置复位弹簧组件，钻孔完成后可借助弹簧回弹力辅助钻杆提升，降低操作人员的劳动强度。设计过程中充分考虑作业边界限制，设备整体外轮廓控制在小型作业设备的通行尺寸范围内，可通过常规庭院门、施工便道，无需拆解即可完成场地转运；底部支撑脚的接触面积经过优化，在松软土质上作业时不会出现下陷问题，钻杆的垂直导向通过框架内部的导向套实现，钻孔垂直度偏差可控制在1.

　　5%以内，满足多数浅孔作业的精度要求。设备的驱动单元采用模块化安装设计，可根据作业需求匹配不同功率的动力源，日常维护时仅需拆卸顶部安装座的固定螺栓即可完成驱动单元的更换，钻杆与输出轴采用快拆式连接结构，针对不同孔径的作业需求可快速更换对应直径的螺旋钻杆，无需调整整体框架结构。框架表面采用户外级涂装处理，可适应露天作业的日晒雨淋环境，所有转动销轴位置均设置防尘密封结构，避免作业过程中泥沙进入转动副造成磨损，延长设备的无故障使用周期。
