差速器传动组件三维结构设计

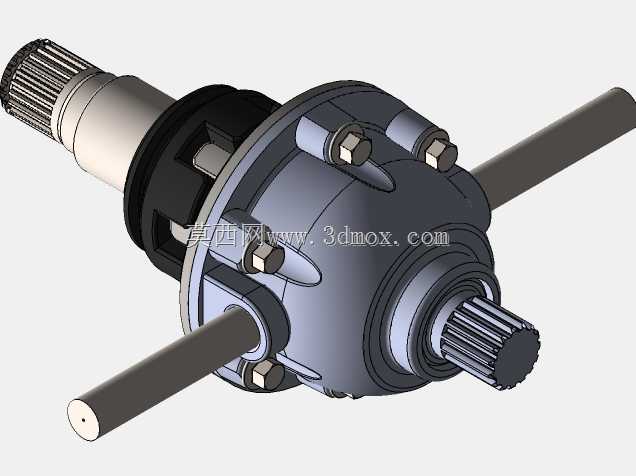

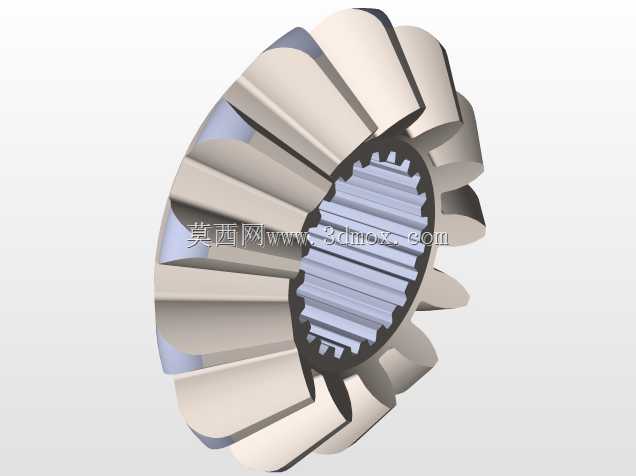

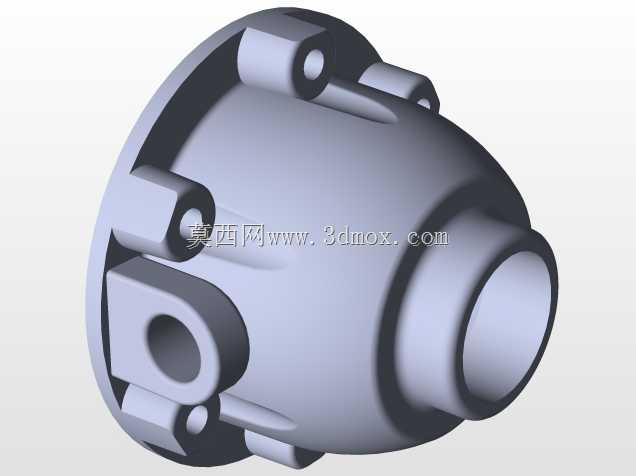

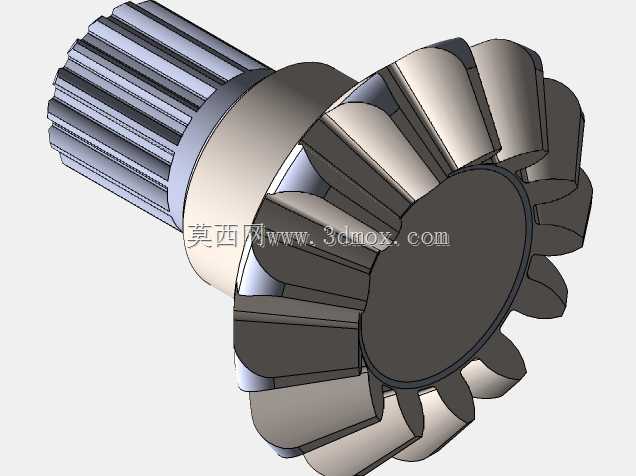

　　这套差速传动组件的三维结构，完整还原了动力分流类传动部件的核心装配逻辑，在地面行走类设备的动力传输场景中，这类部件承担着核心的动力分配职能——当设备处于转弯、路面附着力不均的行驶状态时，它能够自动调节两侧输出轴的转速差，避免传动部件出现刚性干涉、轮胎打滑磨损的问题，保障动力输出的平顺性。从结构设计逻辑来看，整个组件以差速壳体作为核心承载基体，壳体外周均匀布置的紧固螺栓位，将壳体的左右半体牢牢锁合，内部预留的行星齿轮、半轴齿轮安装腔室，严格匹配齿轮啮合的侧隙、背隙要求，建模过程中对齿面啮合区域做了精准的配合约束，能够直观呈现动力从输入轴传入后，经行星齿轮架分流到两侧半轴的完整传动路径。输入轴端采用花键结构作为动力接入接口，

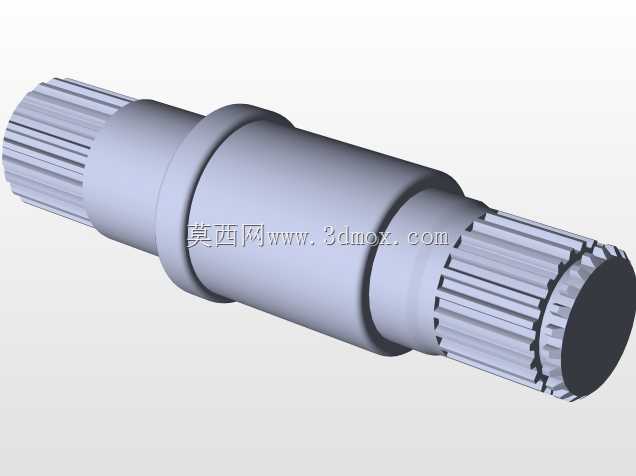

　　花键的齿形参数、有效啮合长度都按照常规传动扭矩的匹配要求做了还原，能够保证动力输入过程中不会出现应力集中导致的齿面压溃问题；两侧垂直布置的半轴输出轴，轴径尺寸、伸出长度都预留了标准的轴承安装位、轮毂连接位，安装边界清晰，设计人员在做整机布置时，可以直接参考轴端的安装尺寸匹配对应的连接法兰、轮毂支座，不需要额外做结构尺寸的二次换算。壳体外部的加强筋布局顺着扭矩传递的应力走向布置，既能够控制壳体整体重量，又能保证壳体在承受大扭矩冲击时不会出现开裂变形，螺栓孔的位置度在建模时做了同轴度约束，能够保证装配过程中螺栓顺利穿入，不会出现错位别劲的问题。整个组件的所有配合面都标注了对应的公差配合逻辑，比如轴承安装位采用过渡配合、

　　齿轮啮合面预留合理的润滑间隙，花键连接位采用大径定心的配合方式，这些细节都贴合实际机械加工、装配的工艺要求，不管是用于传动结构的教学演示，还是作为新品开发的结构参考，都能提供直观的装配关系参考，帮助设计人员快速理清差速传动的动力传递路径，减少前期结构方案验证的时间成本。在实际选型适配过程中，设计人员可以根据整机的动力输出参数，对应调整齿轮模数、轴径尺寸、壳体壁厚等参数，这套三维结构的参数化建模逻辑，也支持对各零件尺寸做快速调整，适配不同吨位、不同动力等级的行走设备传动需求，避免从零开始建模的重复工作。
