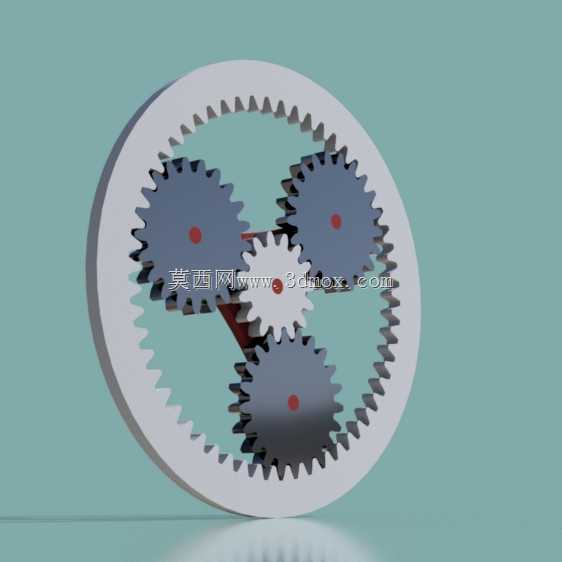

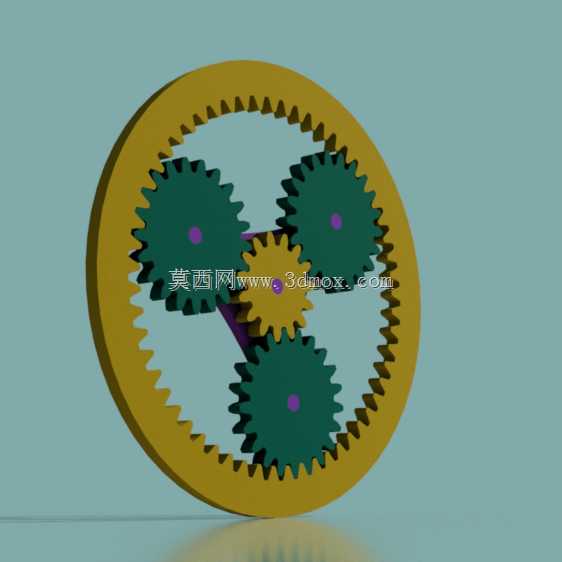

这款行星齿轮箱采用输入轴与输出轴共轴线的布局形式,核心传动单元由内齿圈、多个均匀分布的行星轮、太阳轮以及行星架共同构成,在紧凑的径向尺寸约束下实现大扭矩的动力传递,这类结构常被应用在对安装空间有严格限制的传动场景中,比如伺服驱动末端、小型自动化设备的动力输出端、精密检测仪器的进给机构等位置,相比平行轴式的减速结构,同轴布局能大幅缩减传动单元的轴向占用空间,同时多行星轮同时啮合的特性可以将输入扭矩均匀分散到多个啮合齿面,单齿承受的载荷更低,整体传动的抗冲击能力更强,运行过程中的齿面磨损也更均匀,能有效延长传动组件的使用寿命。
设计过程中首先需要匹配传动比需求,确定太阳轮、行星轮与内齿圈的齿数配比,同时要满足行星轮均匀装配的邻接条件、同心条件与安装条件,避免出现轮齿干涉或者行星轮无法装入内齿圈与太阳轮间隙的问题,行星轮的数量通常根据传递扭矩的大小选择3到4个,这款结构采用3个行星轮均布的方案,在保证承载能力的同时降低了加工与装配的难度,行星轮通过滚针轴承安装在行星架的销轴上,销轴与行星架的连接采用过盈配合加定位销的形式,避免大扭矩传递过程中销轴出现转动或者窜动。
安装边界上,这类行星齿轮箱的外壳通常以内齿圈的外圆作为安装定位基准,输入端与驱动电机的输出轴通过键连接或者抱紧箍连接,输出端与负载轴采用同轴孔配合加键传动的形式,径向尺寸可以控制在同功率平行轴减速器的三分之二左右,轴向尺寸根据传动级数调整,单级结构的轴向长度通常不超过径向直径的1.2倍,能很好适配狭小安装空间的传动需求。实际使用中,这类齿轮箱的传动效率可以达到97%以上,单级传动比范围通常在3到10之间,多级串联可以实现更大的传动比,同时因为同轴布局的特性,传动过程中不会产生额外的径向偏载,对驱动电机和负载的轴承损伤更小,运行噪音也更低,适合在对传动平稳性有要求的精密设备中使用。
建模过程中需要重点关注轮齿的啮合侧隙控制,侧隙过小会导致传动卡滞、运行发热严重,侧隙过大会导致传动回程误差增大,影响精密传动的定位精度,同时行星架的动平衡精度也需要控制在合理范围内,避免高速运转时产生振动,内齿圈通常采用合金钢调质后插齿加工,行星轮与太阳轮采用渗碳淬火处理,齿面硬度达到HRC58-62,保证齿面的耐磨性能,行星架采用高强度铸钢或者铝合金加工,在保证结构强度的同时降低自身重量,减少高速运转时的转动惯量。
