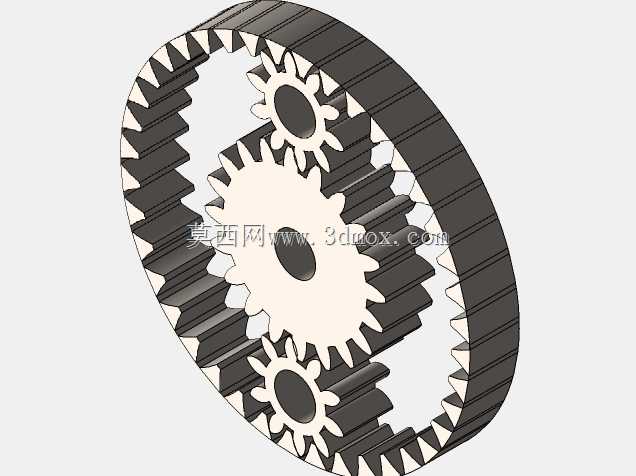

内啮合行星轮组传动结构三维建模

　　这套行星轮系结构采用内齿圈搭配中心太阳轮、周向均布行星轮的经典布局，在有限的径向空间内实现大传动比的动力传递，常见于中小型设备的减速传动单元、差速调节机构中，可在紧凑安装边界下完成扭矩的分流传递，相比平行轴定轴轮系，同等传动比下体积可缩减40%以上，承载能力却能提升近一倍。从结构设计逻辑来看，内齿圈作为轮系的外圈固定构件，内齿采用渐开线齿形，齿向与行星轮、太阳轮完全匹配，啮合过程中多齿同时接触，载荷被均匀分配到三个周向布置的行星轮上，单齿承受的接触应力大幅降低，运行过程中的冲击与振动也能通过多点啮合得到缓冲。行星轮通过销轴安装在行星架上，设计时预留了合理的齿侧间隙，既避免热胀冷缩导致的卡滞，也能补偿加工与装配过程中产生的形位公差，

　　保证轮系在不同工况下都能顺畅啮合。太阳轮位于轮系中心，作为动力输入或输出端，其轴伸尺寸按照通用传动接口设计，可直接与电机输出轴、负载传动轴通过键连接适配，无需额外定制转接件。安装边界方面，内齿圈的外圈设置有定位止口，可直接嵌入设备的传动箱腔体，通过端面螺栓完成固定，行星架的输出端采用标准法兰接口，可匹配不同规格的负载连接盘，整体轴向尺寸控制在常规减速单元的安装空间范围内，无需对原有设备的安装腔体做大幅改造即可替换使用。在实际应用场景中，这类行星轮系既可以作为独立减速单元集成到小型输送设备、自动化执行机构的传动链中，也可作为差速组件嵌入到行走类设备的驱动桥内，通过不同构件的固定、输入输出切换，实现减速、增速、差速等多种传动模式。

　　建模过程中严格按照渐开线齿轮的啮合参数完成齿形绘制，每个轮齿的齿厚、齿高、压力角都遵循通用传动件的设计规范，行星轮的安装孔位与销轴的配合公差按照过渡配合设定，既保证装配时的定位精度，也方便后期维护时的拆解更换。轮系整体的同轴度设计要求较高，建模时将所有构件的回转中心统一到同一轴线上，避免装配后出现偏心导致的啮合偏载、运行噪音过大等问题，齿面的接触区域在建模阶段就做了模拟校验，保证全齿宽范围内均匀接触，减少局部磨损。
