三级传动齿轮增速装置结构设计

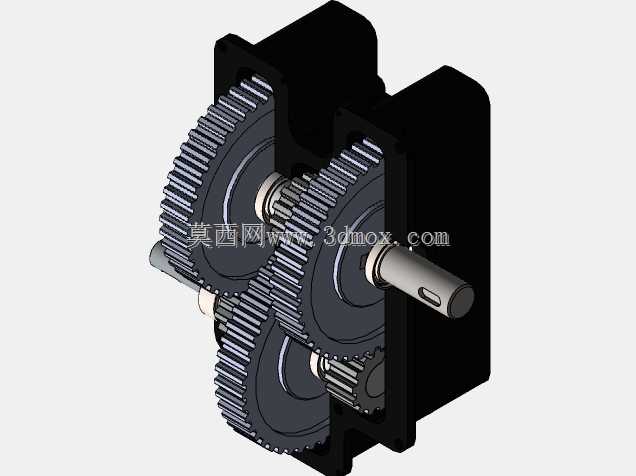

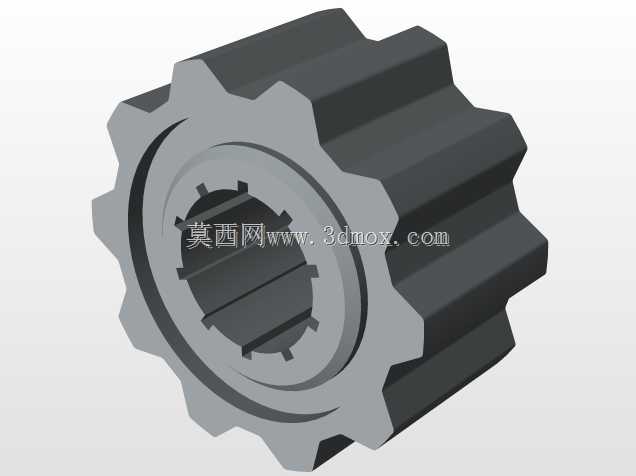

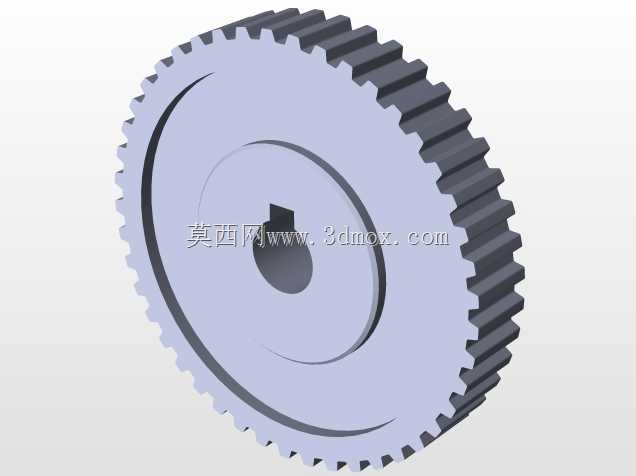

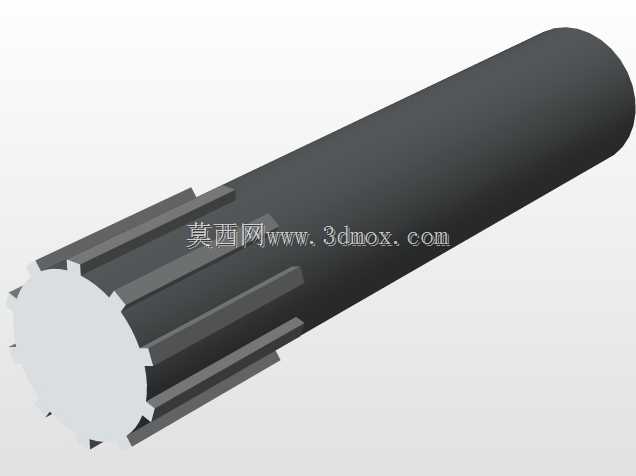

　　在小型动力传输、试验台架搭建以及需要高转速输出的轻载传动场景中，常需要在动力源输出端匹配增速机构，将原动机较低的输出转速提升至工作端所需的转速区间，这套三级啮合的齿轮增速结构正是针对这类需求完成的设计。整套机构采用平行轴布置形式，所有齿轮轴均通过轴承支撑在箱体内腔的对应安装位上，输入轴与输出轴分别从箱体两侧的轴孔伸出，预留的轴伸长度可直接匹配标准联轴器的安装尺寸，箱体上的安装孔位按照常规传动部件的安装基准设计，可直接固定在设备安装基板上，无需额外加工转接支架。从传动逻辑来看，整套机构依靠三组不同齿数的圆柱齿轮依次啮合实现转速提升，输入轴连接的小齿轮首先与中间轴上的大齿轮啮合完成第一级增速，

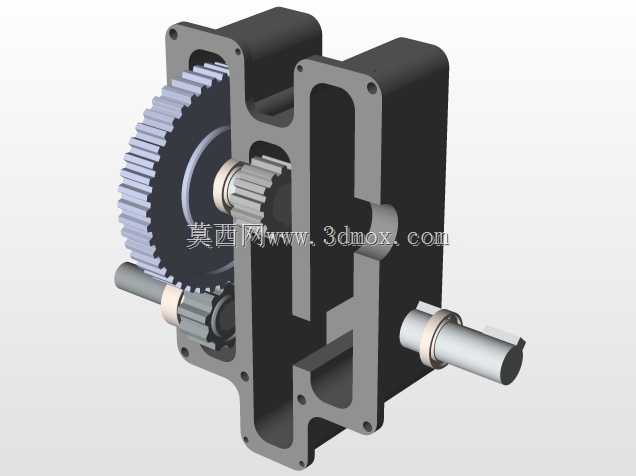

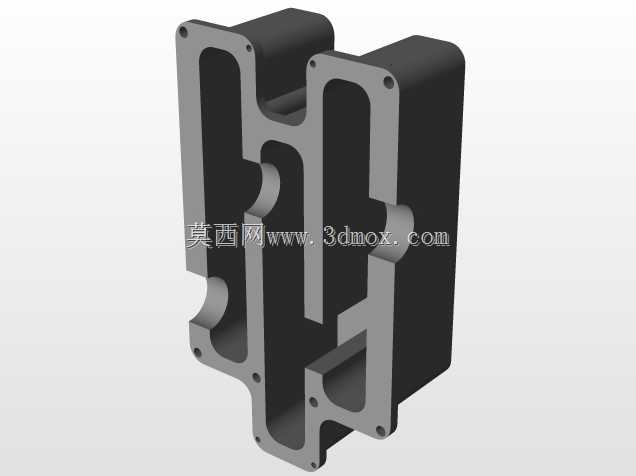

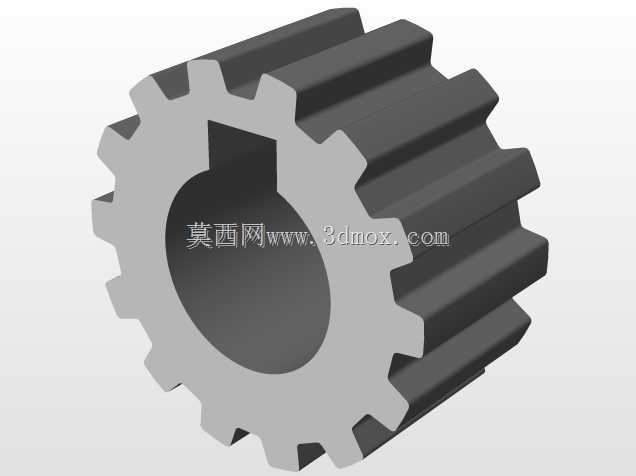

　　中间轴上同轴固定的小齿轮再与下一级中间轴的大齿轮啮合完成第二级增速，最后一级中间轴的小齿轮与输出轴上的大齿轮啮合，最终实现输出轴转速为输入轴的3倍，每一级齿轮的模数、齿宽都按照传递扭矩的大小匹配设计，齿部参数经过啮合校验，可避免传动过程中出现根切、干涉等问题，保证传动过程平稳无卡滞。设计过程中优先考虑了装配的便利性，箱体采用剖分式结构，上下箱体通过定位销定位、螺栓紧固，装配时可先将所有齿轮、轴、轴承预装成轴系组件，再整体放入箱体的轴承座孔内，最后合箱紧固即可完成装配，后期维护时拆开箱体即可直接检查齿轮磨损情况、更换轴承，无需整体拆解整套传动链路。箱体的外形轮廓做了圆角过渡处理，既避免应力集中，也能减少装配过程中锐边划伤的风险，

　　轴伸端预留了密封件的安装槽位，可加装标准骨架油封防止箱体内润滑脂泄漏，同时阻挡外界粉尘进入啮合区域。在安装边界上，整套机构的轴向、径向尺寸都经过紧凑化设计，整体占用空间远小于同传动比的带传动增速机构，适合安装在空间受限的小型设备内部，齿轮与箱体内壁之间预留了足够的间隙，既避免运转过程中齿轮与箱体发生剐蹭，也能留存足够的润滑脂空间，保证长期运转时齿面能得到充分润滑，降低磨损速率。实际应用中，这类增速机构可匹配小型风力发电装置的动力输入端，将风轮较低的转速提升至发电机所需的工作转速，也可用于小型试验台的动力传输环节，为被测部件提供稳定的高转速输入，轴系的同轴度、齿轮的啮合间隙都在建模过程中做了公差预留，按照常规机加工精度生产即可满足装配要求，无需额外的高精度加工工序。
