机加工固定夹持用小型台虎钳结构

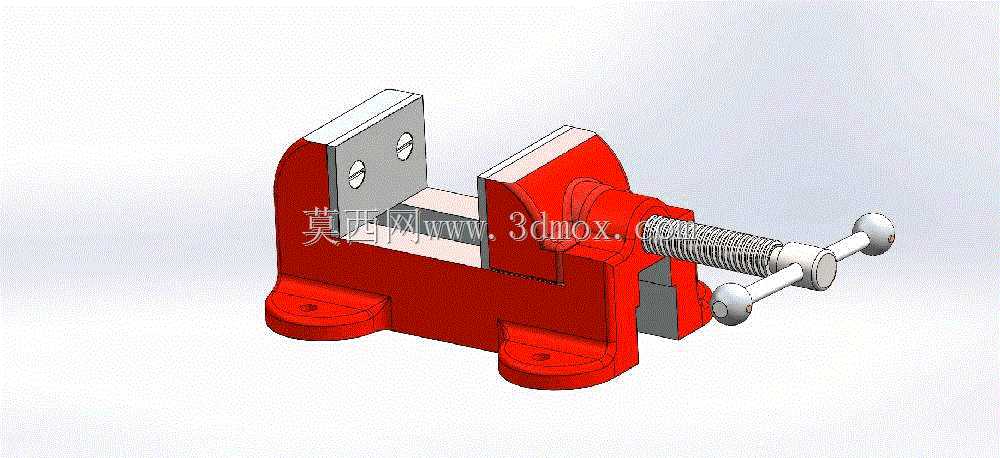

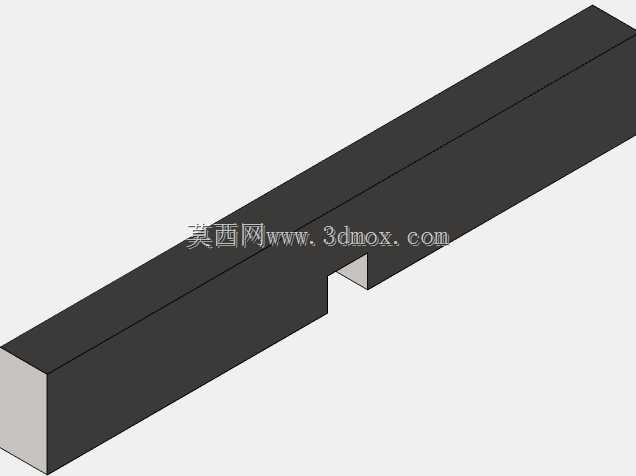

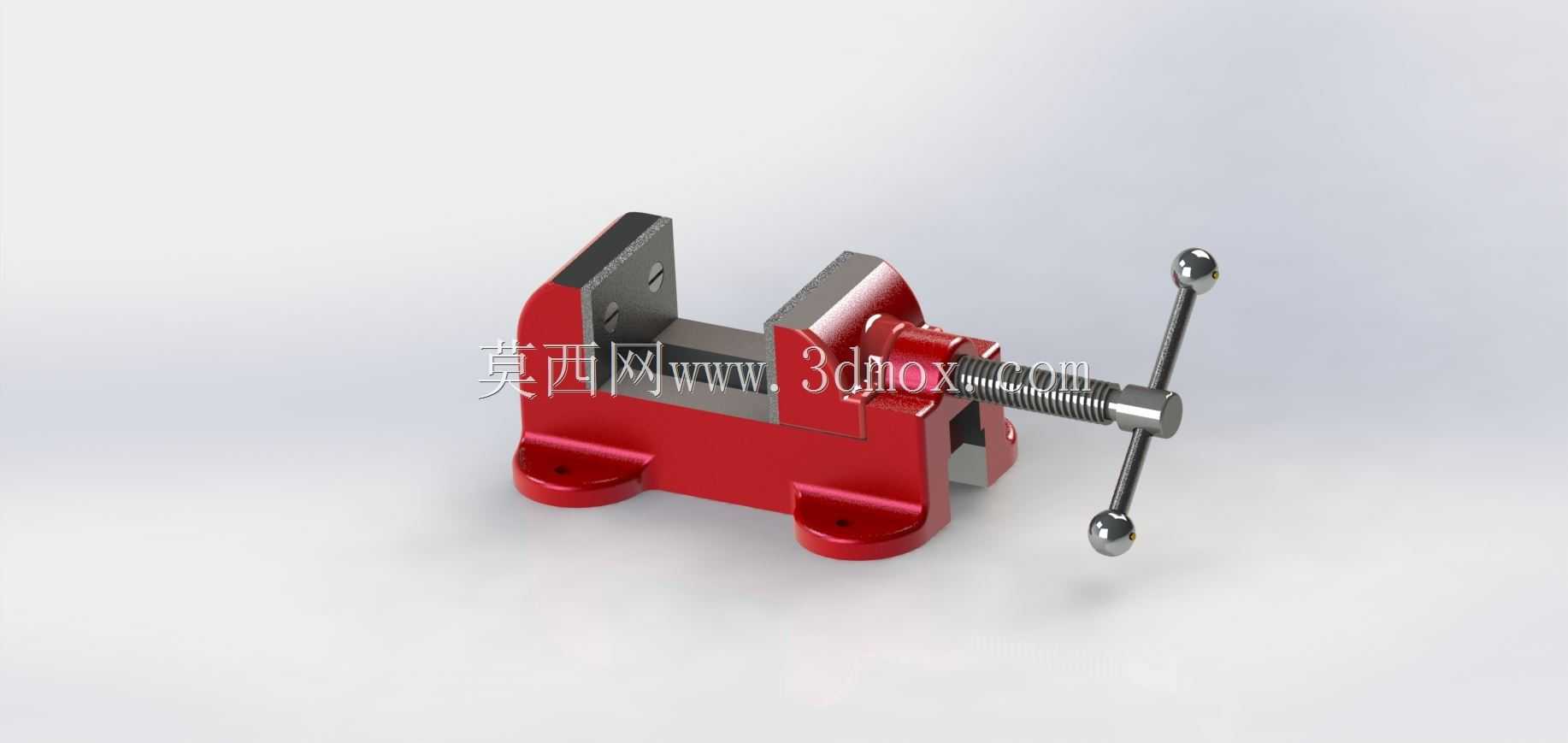

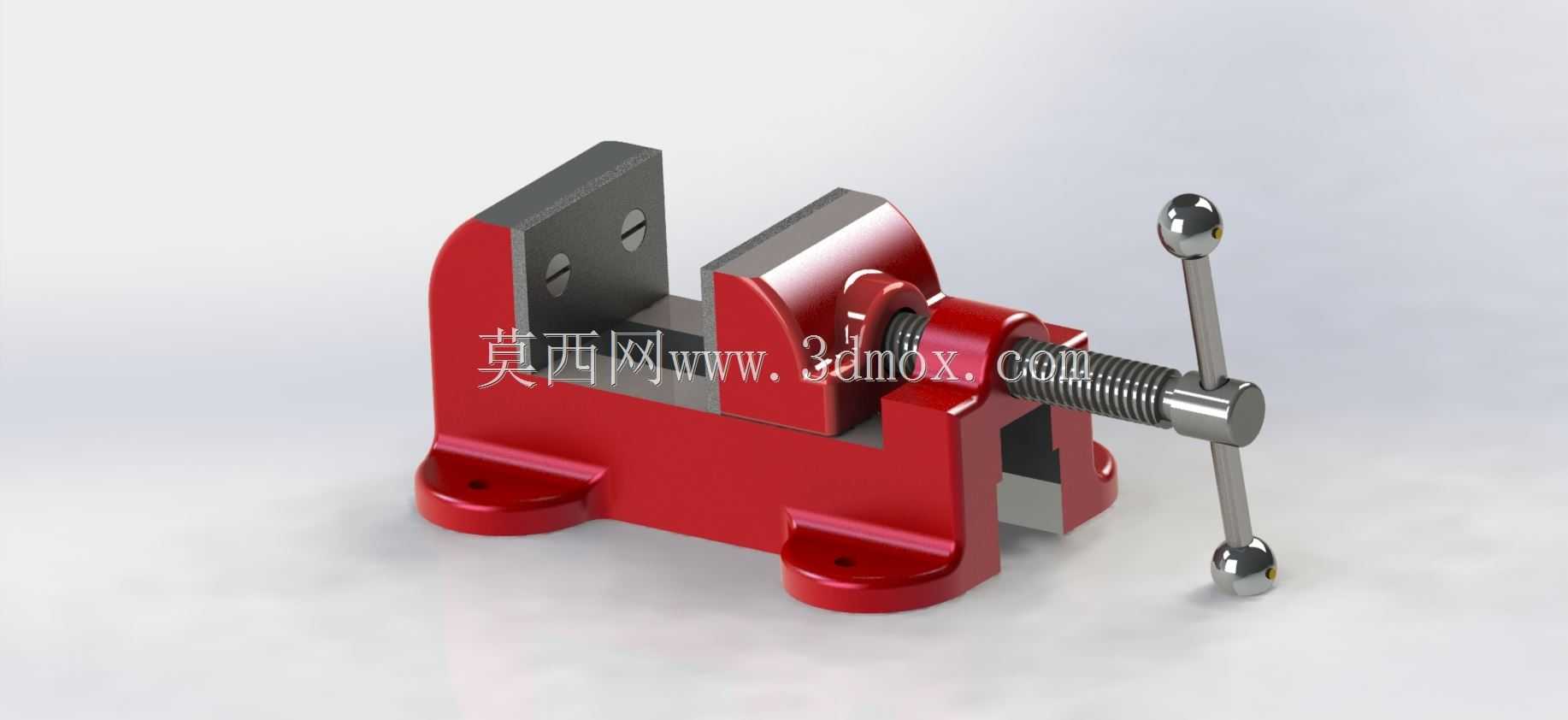

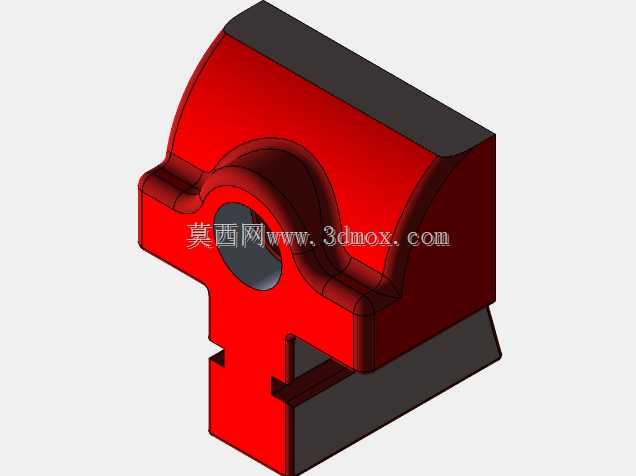

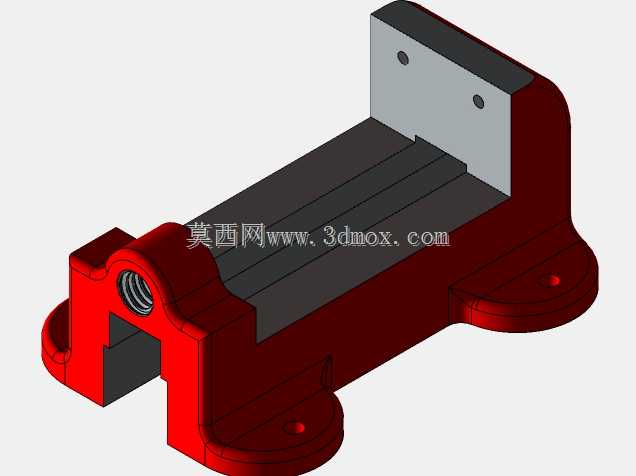

　　在常规机加工、钳工装配、小型零件修配场景中，这类固定式台虎钳是工位上最基础也最核心的夹持工装，区别于机用平口钳，它的安装适配性更强，可直接固定在木质、钢制工作台台面边缘，不需要依赖机床T型槽完成装夹，适配零散加工、临时修配、手工打磨、小零件钻孔攻丝等多种非流水线作业场景。从结构设计逻辑来看，整体采用分体式铸铁基座作为承载主体，基座底部设置两个带沉孔的安装耳，安装孔位间距适配常规钳工工作台的预留安装孔，安装时可通过螺栓穿透台面完成锁紧，也可配合压板实现无孔台面的压紧固定，基座底部与台面贴合面做了铣平处理，保证装夹后整体无翘曲、夹持受力时不会出现偏移。活动钳身与固定钳身的配合采用燕尾导轨结构，导轨间隙可通过侧边的调节螺钉进行微调，

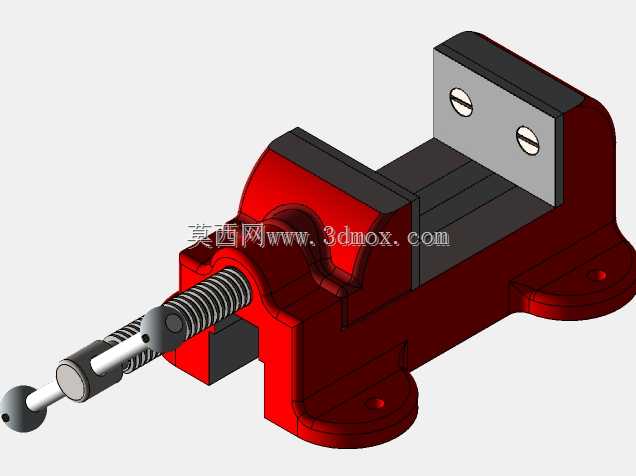

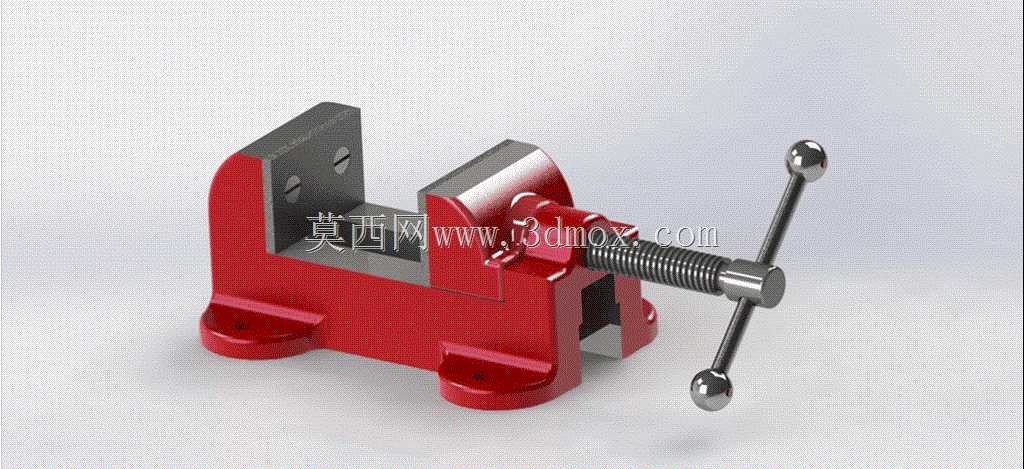

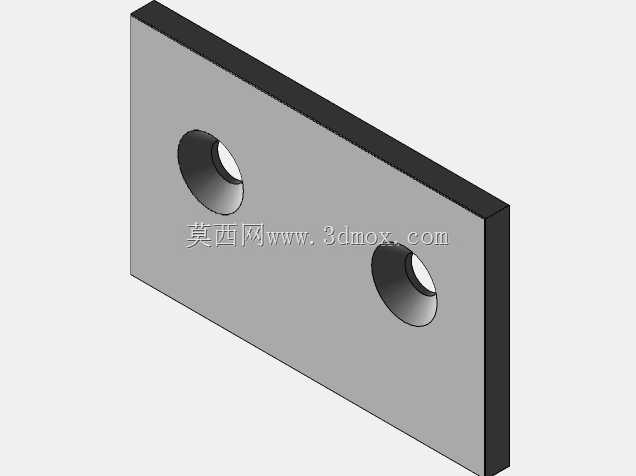

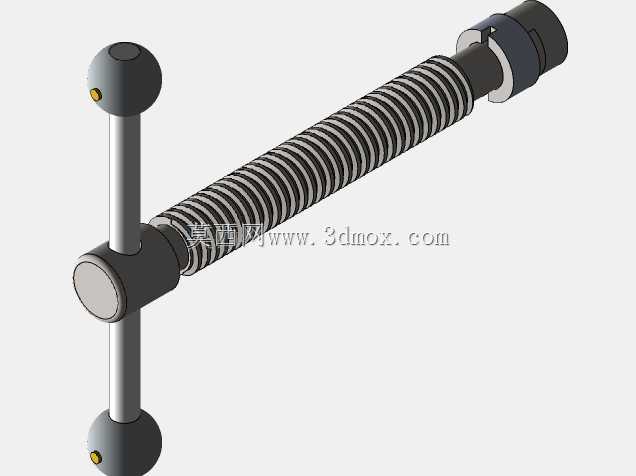

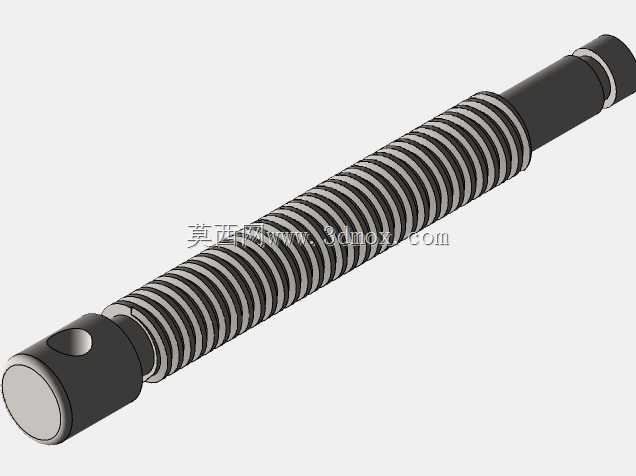

　　长期使用出现磨损后可通过调整间隙消除晃动量，保证夹持精度。夹紧动力来源为梯形螺纹传动副，丝杠端部配摇把结构，摇把两端设置球形端头，手动旋转时施力更顺手，梯形螺纹具备自锁特性，夹紧后不会因为加工过程中的振动出现松脱，最大夹持开口可覆盖常规小型零件的夹持需求，钳口部位预留了可更换的淬硬钳口板安装位，钳口板表面加工有交叉网纹，增大夹持摩擦力，针对不同材质的工件，也可更换铜质、铝质软钳口，避免夹伤工件已加工表面。从实际使用维度看，这类台钳的固定钳身与基座为一体式铸造结构，刚性充足，夹持小型钢件、铝件、塑料件时不会出现钳身变形，丝杠的行程设计覆盖了日常作业中绝大多数小型零件的夹持范围，不需要额外搭配加长垫块即可完成装夹。整体外形尺寸控制紧凑，

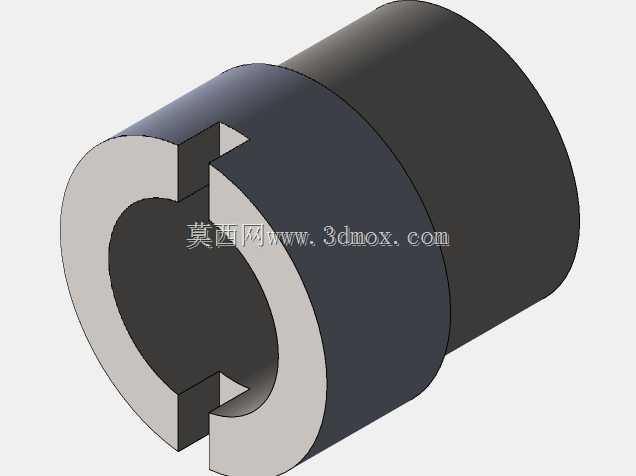

　　不会占用过多工作台面空间，同时钳身高度适配人手操作的舒适区间，在进行锉削、划线、小型零件装配等作业时，手臂放置姿态自然，长时间操作不易产生疲劳。设计过程中充分考虑了手动工具的受力特性，所有受力部位均做了圆角过渡处理，避免应力集中导致的铸件开裂，丝杠与活动钳身的连接部位采用浮动连接结构，夹紧过程中活动钳身可自动适配工件的夹持面角度，保证钳口与工件表面充分贴合，不会出现点接触导致的夹持不稳。在日常维护层面，燕尾导轨与丝杠部位预留了润滑注油位置，定期加注润滑脂即可保证操作顺畅，延长整体使用寿命，可更换的钳口板也降低了后期使用成本，当钳口磨损到影响夹持精度时，仅需更换钳口板即可恢复使用性能，不需要整体更换台钳。
