多层堆叠式商超冷柜展示结构设计

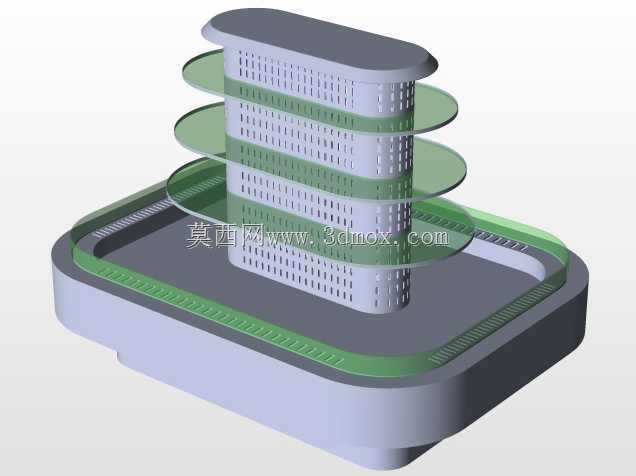

　　这款多层堆叠式冷柜展示结构，主要面向商超生鲜区、便利店冷藏陈列区、烘焙店成品展示区等商用场景设计，核心用途是在恒定低温存储环境下，为预包装生鲜、乳制品、冷藏饮品、烘焙成品等货品提供分层陈列空间，兼顾货品展示通透性与取放便捷性。从结构设计逻辑来看，主体采用圆角长条形立式堆叠架构，底部为一体化承托基座，基座边缘设置内嵌式围边结构，既可以承接柜体冷凝水导流，也能避免日常清洁时污水外溢到卖场地面，基座底部预留了120mm的安装空腔，可适配常规商用冷柜的制冷机组嵌入、地脚调节轮安装，无需额外裁切地面或做抬高基础。中层置物结构采用三层环形透明搁板设计，搁板边缘做圆弧收边处理，每层层板与中心立柱的连接位置采用快拆式卡扣结构，

　　日常清洁或调整层间距时无需额外工具即可快速拆卸，层板采用半透磨砂绿的钢化玻璃材质，既可以保证冷柜内部冷量均匀循环，不会因为实体搁板阻挡造成上下层温差过大，也能避免强光直射货品造成的包装褪色、生鲜品氧化加速问题。中心立柱为圆角矩形立式支撑结构，柱身密布直径3mm的通风冲孔，冲孔采用矩阵式排布，孔间距保持8mm均匀分布，可让制冷机组输出的冷量通过柱身风道均匀输送到每一层置物空间，避免传统冷柜角落积冷、中层温度不达标的问题，立柱顶部做同弧度圆角封盖，封盖与立柱采用卡扣连接，内部预留了照明灯带的走线空腔，可嵌入LED冷光灯带为每层货品提供补光。从安装边界来看，整体结构的长宽尺寸控制在1200mm*800mm范围内，总高度1650mm，

　　适配绝大多数商超标准通道的预留安装位，不会占用过多卖场动线空间，基座外侧的绿色装饰条采用软质PVC包边，可缓冲购物车、补货推车的碰撞冲击，避免柜体外壳掉漆变形。结构设计时充分考虑了商用场景的高频使用需求，所有可拆卸部件的连接位置都做了防呆设计，不会出现安装错位导致的冷量泄漏问题，层板的承重设计按照每层25kg均匀载荷校核，可满足常规冷藏货品的摆放需求，不会出现长期使用后层板变形下垂的问题。
