法兰管柱抱紧式锁紧夹持工装结构

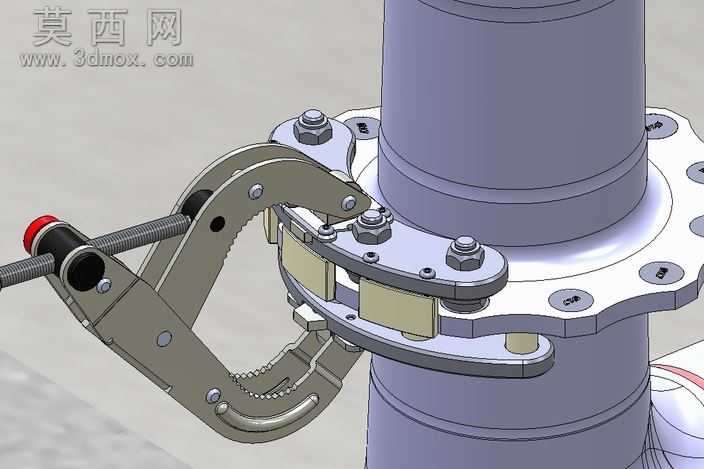

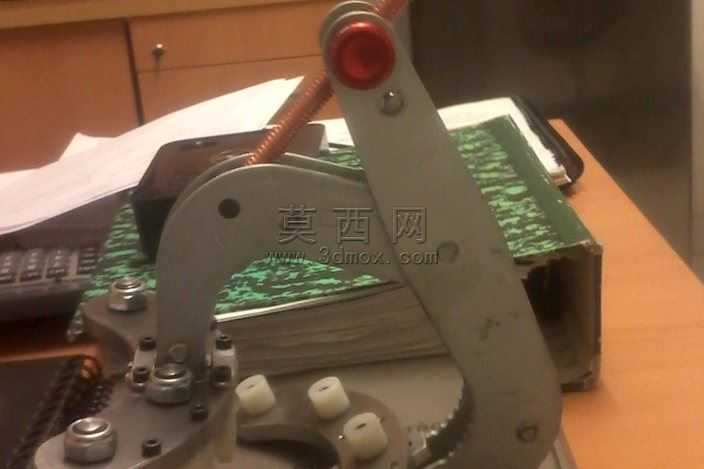

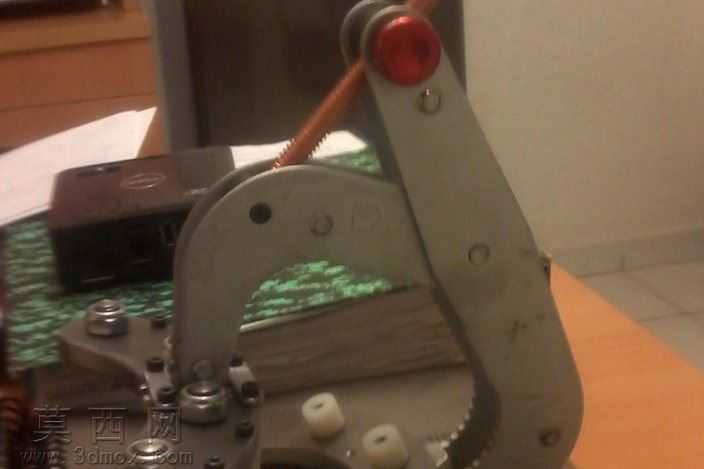

该作品为针对法兰连接管柱设计的手动抱紧式夹持工装三维模型，建模过程中严格遵循机械加工装配的公差规范，对所有零件的配合尺寸进行了精准约束，保证各活动部件的运动逻辑符合实际工装的使用需求。模型整体采用模块化建模思路，将夹持臂、调节螺杆、锁紧齿块、法兰定位卡爪、连接销轴等部件分别独立建模后完成装配约束，清晰还原了工装的完整装配关系。渲染阶段针对不同零件的材质特性做了区分处理：夹持臂主体采用合金钢材质表现，还原了金属表面的哑光喷砂质感与金属光泽；调节螺杆部分做了发黑处理的材质表现，突出螺纹结构的细节纹理；端部的红色操作手柄采用橡胶材质，还原了防滑握把的磨砂质感；法兰与管柱部分采用常用的工程金属漆面，区分出工装与被夹持工件的视觉差异。结构设计上，该工装通过旋动端部的调节螺杆带动两侧夹持臂收拢，夹持臂内侧的齿形结构可增大与管柱表面的摩擦力，同时前端的卡爪可嵌入法兰盘的螺栓孔位实现周向定位，双重固定结构可保证夹持过程中管柱不会出现轴向滑动与周向转动，适配带法兰结构的圆柱类工件的装夹、定位、辅助装配等作业场景。建模过程中对所有活动铰接点都做了运动仿真约束，可直观演示工装从张开到抱紧锁紧的完整动作流程，所有零件的倒角、螺纹、销轴孔等细节特征都完整还原，没有做简化省略处理，既可以作为工装设计的参考方案，也可直接用于后续的工程图导出与加工生产参考。
