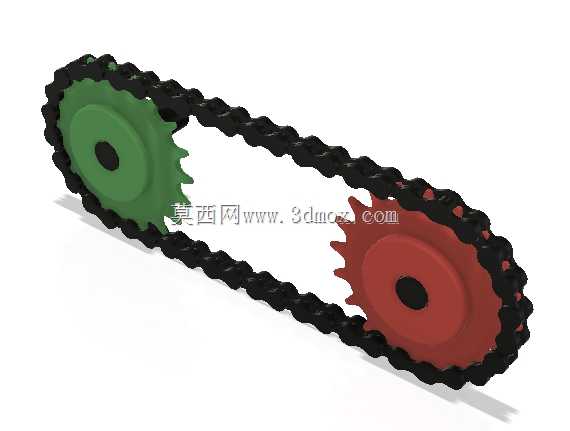

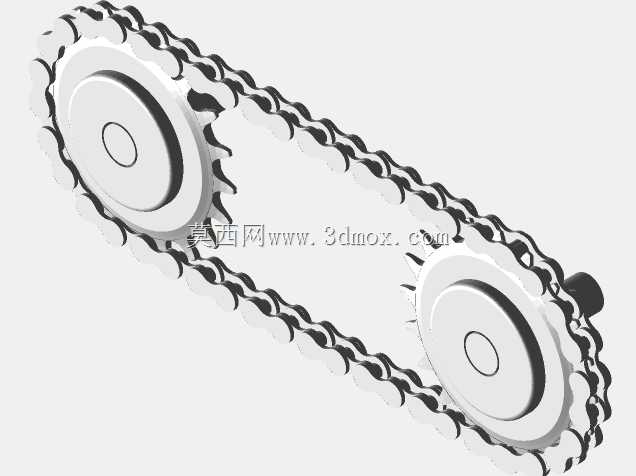

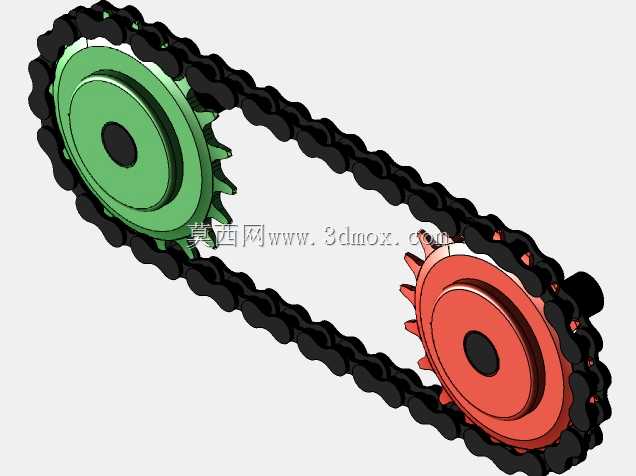

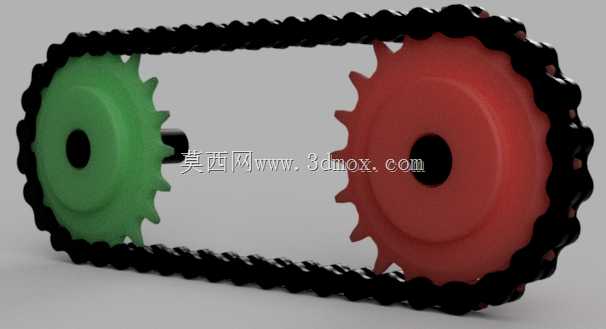

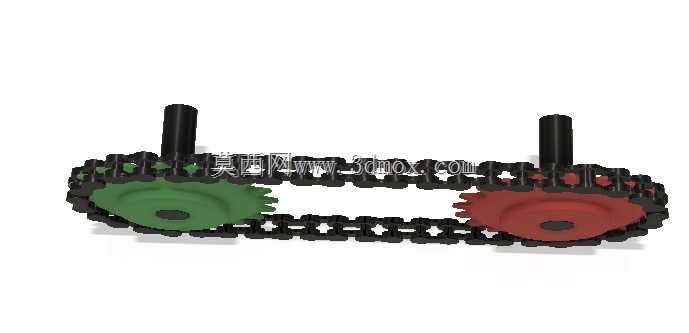

等速比双链轮滚子链传动结构

　　这套等速比链传动结构，是机械传动系统里应用极广的挠性传动方案，和齿轮传动、带传动并列作为常规动力传递的核心选型方向，日常在轻工输送线、小型农机进给机构、自动化设备的同步输送单元里都能见到同原理结构。区别于摩擦式带传动存在的打滑丢转问题，链传动依靠链节和链轮轮齿的精准啮合传递扭矩，能保证严格的平均传动比恒定，这也是等速传动场景下优先选这类结构的核心原因。设计这套结构时，首先要匹配安装空间的中心距边界，两个链轮的分度圆直径根据传动比确定，本次采用等速比设计，因此两个链轮的齿数完全一致，齿形按照标准滚子链齿廓绘制，保证链节能顺畅啮入啮出，避免卡滞、跳齿问题。链轮的中心孔为安装基准，孔径匹配常用的传动轴径，轮毂部分做了合理的厚度设计，

　　既保证键槽安装的结构强度，又不会额外占用过多轴向安装空间。链条采用标准滚子链结构，每个链节由内链板、外链板、销轴、套筒、滚子组成，建模时还原了链节之间的铰接间隙，能直观模拟链条绕经链轮时的弯折状态，也能清晰呈现松边、紧边的自然垂度特性——实际安装时松边需要预留合理垂度，避免张紧过紧加剧销轴和套筒的磨损，也防止负载波动时链条承受额外冲击载荷。从安装边界来看，两个链轮的中心距需要控制在合理区间，中心距过小会导致链条绕经链轮的包角过小，同时单位时间内链节啮合次数增加，加剧磨损；中心距过大则会导致松边垂度过大，运行时出现链条抖动、拍击的问题。链轮的齿面硬度做了对应设计考量，常规工况下链轮齿面需要经过淬火处理，提升耐磨性能，

　　链条的链板则需要保证足够的抗拉强度，应对瞬时冲击载荷。这类传动结构适合布置在两轴平行、中心距较大，同时要求平均传动比准确的工况下，相比齿轮传动，它的安装精度要求更低，中心距适应范围更广，成本也更可控；相比同步带传动，它能在高温、多尘、有油污的恶劣工况下稳定工作，不会出现带体老化、张力衰减过快的问题。建模过程中完整还原了链轮的齿形参数、链节的装配关系，能直接用于传动方案的运动仿真验证，也可作为同类型传动结构设计的参考模板，帮助设计者快速校核中心距、链轮尺寸、链条长度的匹配关系，减少前期方案迭代的重复工作量。实际应用中，这类等速链传动常用来在两个平行轴之间传递同转速动力，比如输送线上的两端驱动辊同步传动，或者小型设备里的动力同步分配单元，只要做好日常的润滑维护，定期检查链条张紧度和链轮齿面磨损情况，就能实现长期稳定的动力传递。
