层叠式安基特注塑模具结构设计

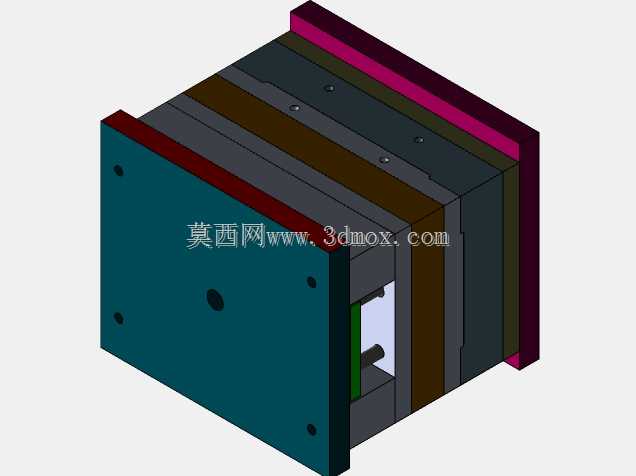

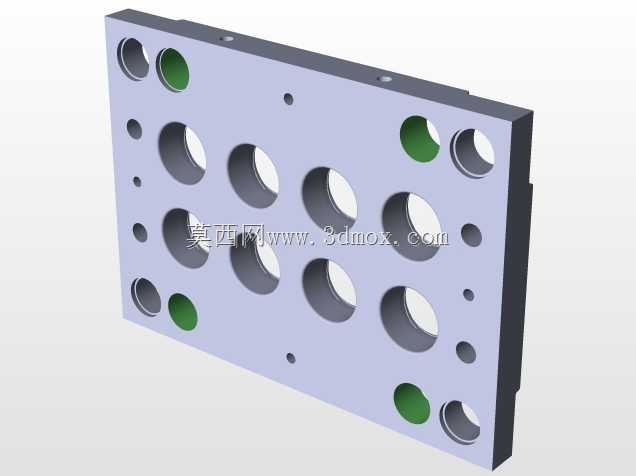

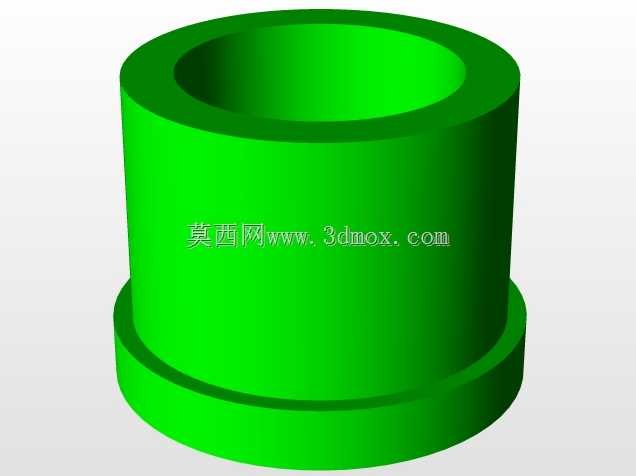

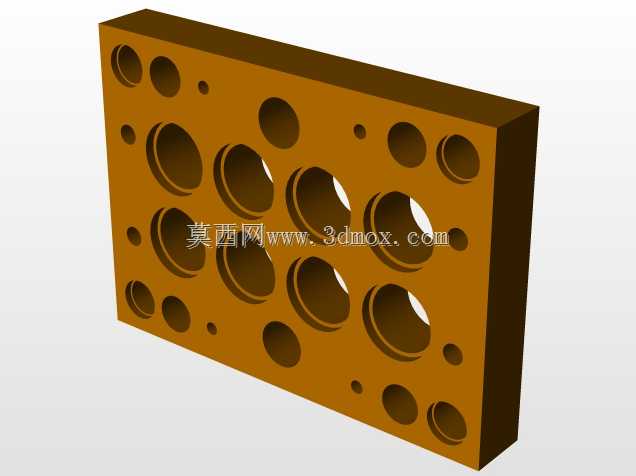

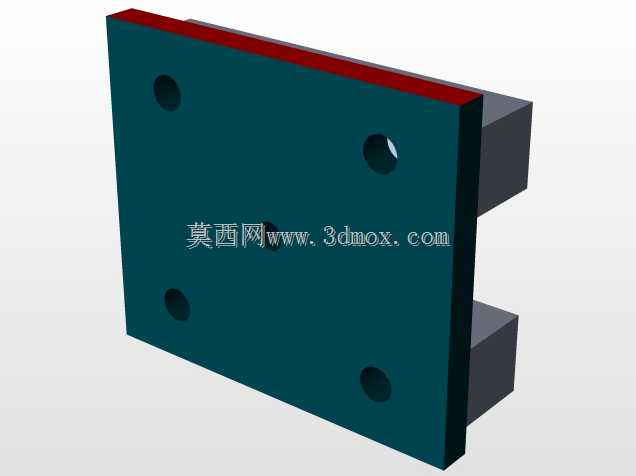

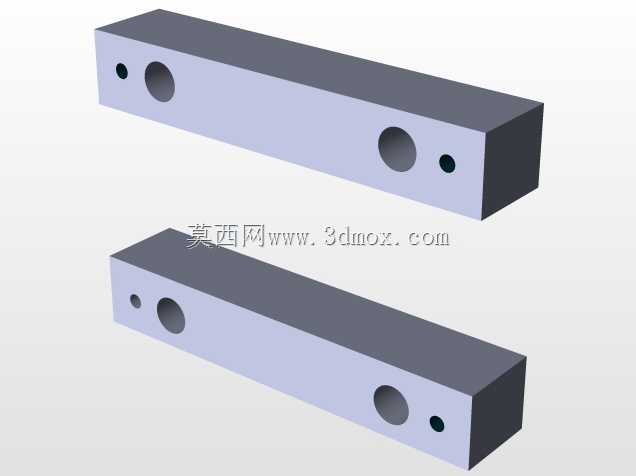

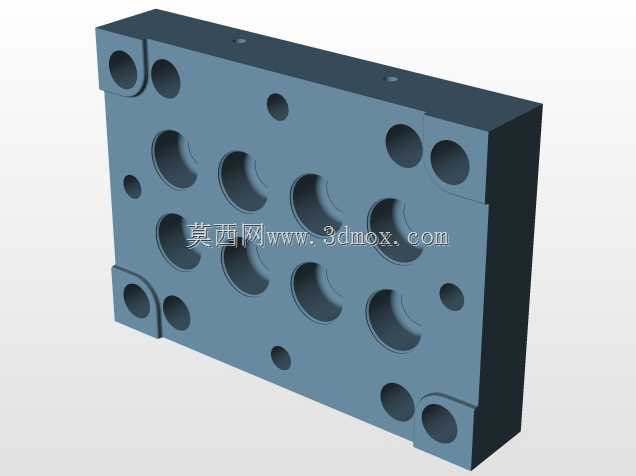

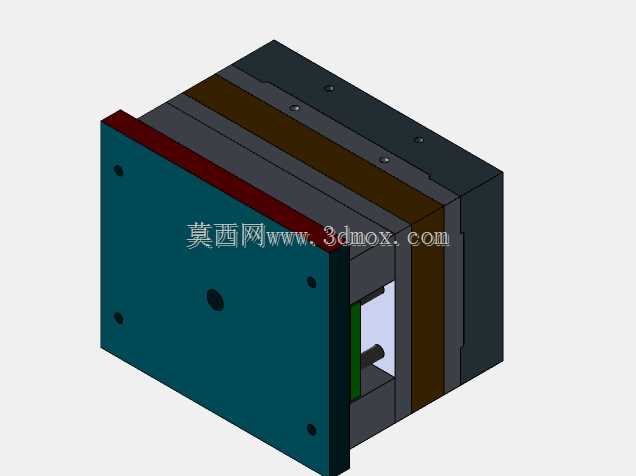

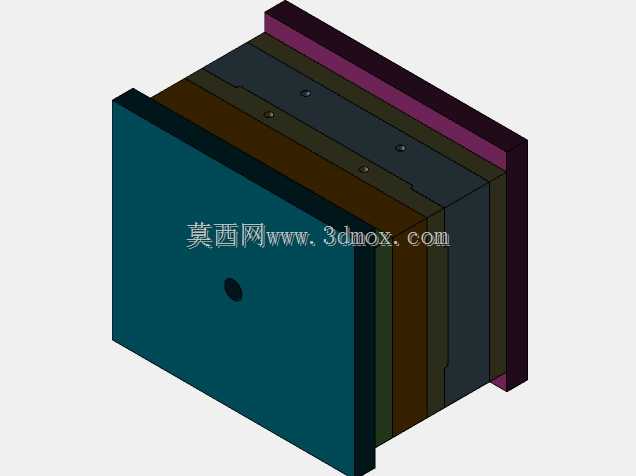

　　这套层叠结构的模具主要面向小型精密塑胶件的注塑成型生产场景，在消费电子小配件、传感器封装壳体这类批量大、尺寸精度要求高的塑件生产线上适配性较强。从结构布局来看，整套模架采用多层板叠装的设计逻辑，从定模侧到动模侧依次排布了定位面板、流道板、型腔固定板、型芯固定板、支承板、顶出固定板、动模底板，各层板之间通过精密导柱导套实现合模定位，能有效控制长期开合模过程中的位置偏移量，避免分型面错位导致的塑件飞边问题。

　　设计过程中优先考虑了成型过程中的温度均匀性，在型腔与型芯对应的模板内部预留了规整的冷却水道排布空间，可根据成型塑料的熔融温度调整冷却水流量，保证整个成型区域温度差控制在合理区间，减少塑件因冷却不均产生的翘曲变形。模架侧边的定位凸台结构，是为了适配注塑机的安装定位槽设计，安装时可快速卡入设备定位基准，减少上机调试的找正时间，安装边界充分考虑了常用120吨级小型注塑机的拉杆间距，模体整体外廓尺寸不会与设备拉杆产生干涉，适配多数车间现有小型注塑设备的装夹要求。

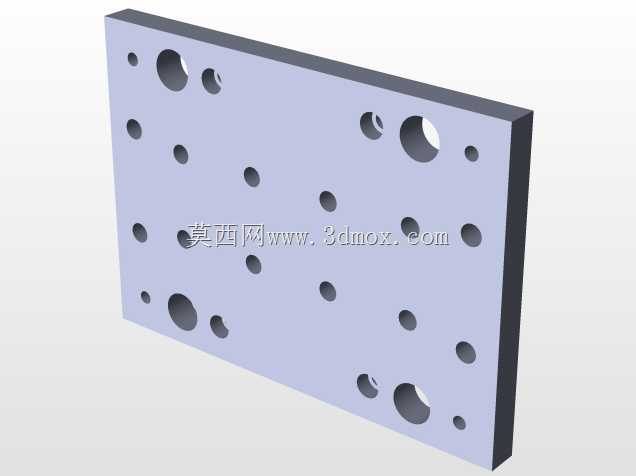

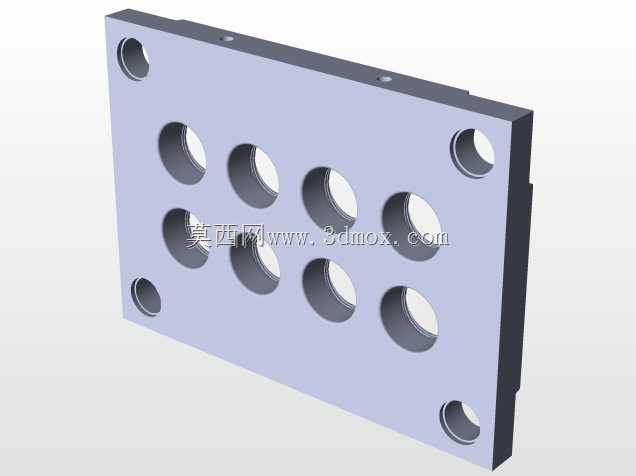

　　顶出结构采用均匀分布的顶杆布局，顶杆位置避开塑件的外观面与配合装配面，顶出行程经过核算，既能保证塑件完全脱离型芯，又不会出现顶出行程过大导致的顶杆磕碰型腔问题。分型面的贴合面做了0.02mm的研配余量要求，合模后可有效防止注塑过程中出现溢料问题。流道设计采用平衡式布局，若采用多型腔排布可保证各型腔进胶量一致，减少不同型腔塑件的成型质量差异。模盖部分的定位孔设计，是为了匹配注塑机的浇口套定位尺寸，保证注塑机喷嘴与浇口套的同轴度，避免注塑过程中出现漏胶问题。整套结构没有冗余的设计部件，各层板的厚度经过强度校核，在满足锁模压力下的结构强度要求的同时，尽可能控制模体整体重量，降低吊装与上机装夹的操作难度，日常生产维护时拆开各层板即可清理流道凝料、检查型腔磨损情况，拆装流程便捷，适合批量连续生产的车间使用场景。
