小型汽油机驱动简易水稻脱粒设备结构

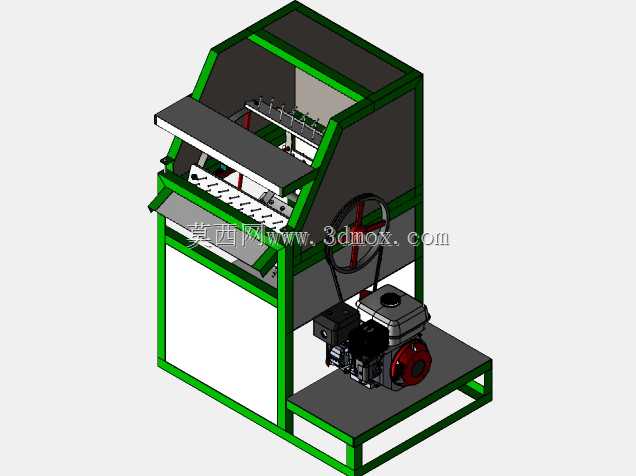

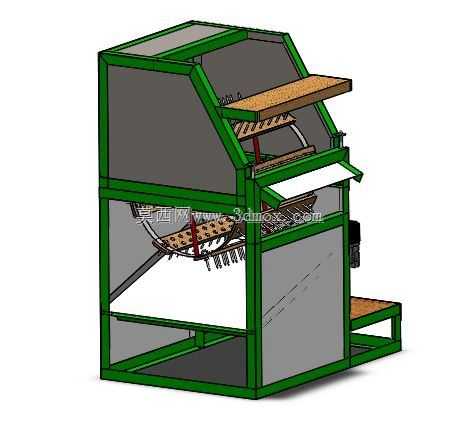

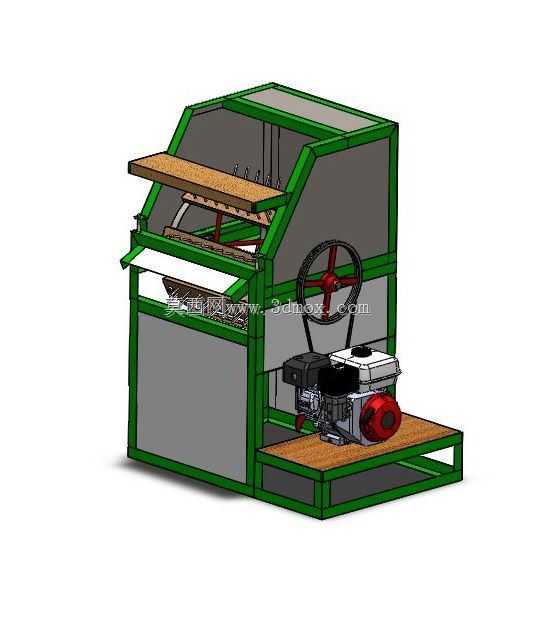

　　这款简易脱粒设备主要面向南方丘陵、山地零散稻田的收获作业场景，适配小面积种植农户的脱粒需求，解决大型联合收割机无法进入狭窄田块、传统人力打谷劳动强度过大的实际痛点，可直接放置在田埂或硬化晒场完成脱粒作业，无需复杂的场地预处理。设备核心功能是完成水稻植株的谷粒与茎秆分离作业，作业时将带穗水稻茎秆放置在进料台面上，通过内部脱粒滚筒的击打、揉搓作用使谷粒脱落，脱落的谷粒顺着内部导料板落入下部集存区域，茎秆则从侧方出料口排出，可有效降低脱粒过程中的谷粒夹带损失，相比传统人力打谷作业效率提升3倍以上。从结构设计思路来看，整体采用方管焊接框架作为承载主体，框架外侧采用薄钢板做半封闭防护，既避免脱粒过程中谷粒飞溅，又能降低作业时的扬尘扩散，

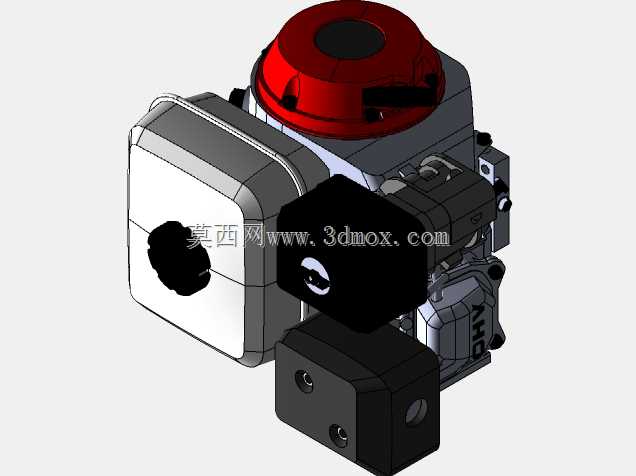

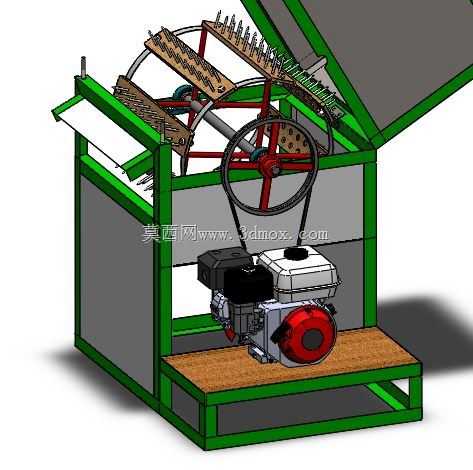

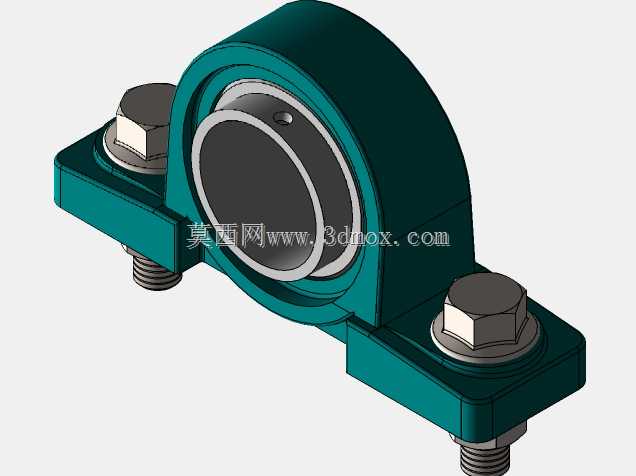

　　框架底部预留汽油机安装位，采用通用小型汽油机作为动力源，通过皮带传动将动力传递至脱粒滚筒主轴，同时侧面设置手轮结构，可在动力故障时通过手动方式驱动滚筒完成应急作业，兼顾动力作业的高效性与无动力场景的可用性。进料台面采用倾斜式木质铺板设计，贴合农户放置稻穗的操作习惯，降低长时间作业的手臂疲劳度，上部设置可开合的防护盖板，作业时盖板闭合防止谷粒飞溅，维护时可掀开盖板清理滚筒缠绕的草屑、检查滚筒齿杆的磨损情况。设备整体安装边界控制在紧凑范围内，框架底部为平整的方管焊接底座，无需额外浇筑基础，可通过人力抬运或小型农用车转运，适配山区零散地块的转场需求，整机重心集中在下部汽油机安装区域，作业时稳定性充足，无需额外固定装置即可避免运行晃动。

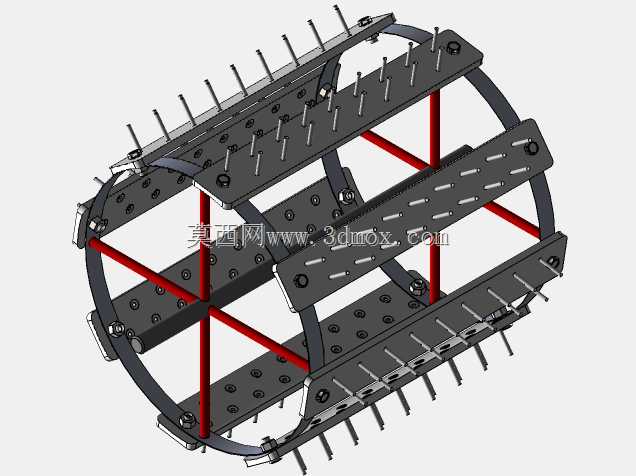

　　脱粒滚筒采用栅格凹板配合钉齿结构，钉齿间距经过适配常规水稻穗型的参数设计，既能保证足够的脱粒击打力，又不会过度破碎谷粒，凹板栅格间隙控制在合理范围，可让脱落后的谷粒顺利下落，同时阻挡短茎秆进入集粮区域，减少后续清选工作量。传动部位设置简易防护罩，避免作业时衣物、杂草卷入传动皮带，侧面的手动操作轮采用大直径结构，手动驱动时更省力，适配小批量稻穗脱粒时的低负荷作业需求。
