Savonius型立轴风力涡轮机结构设计

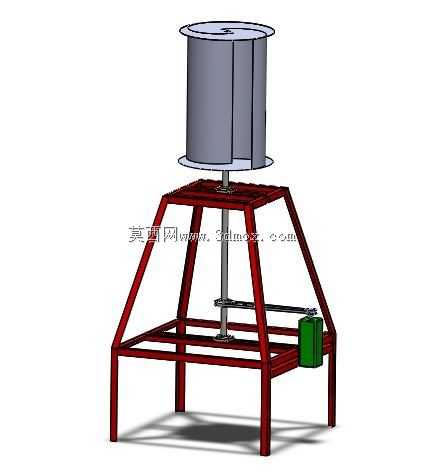

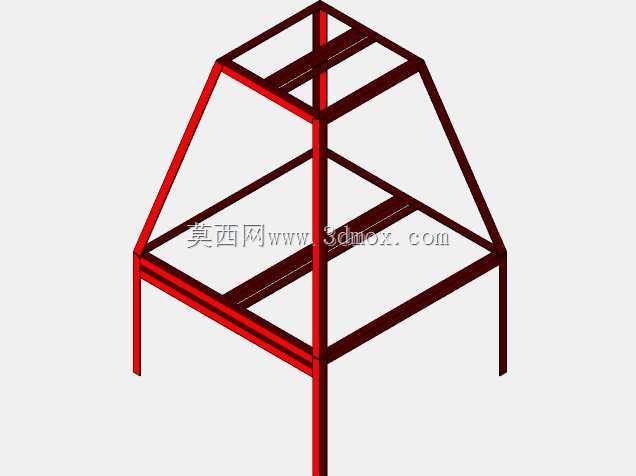

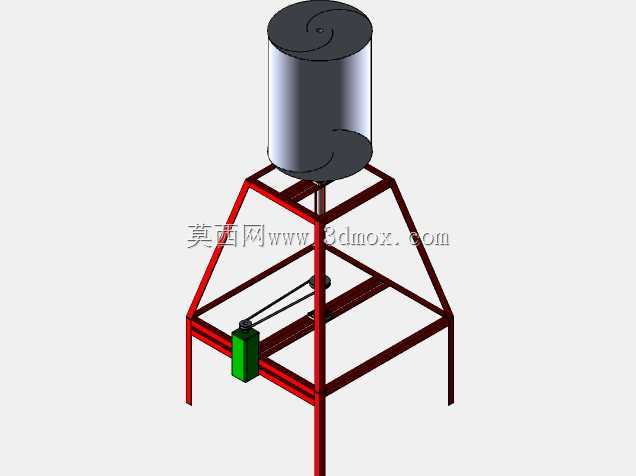

　　这款Savonius型立轴风力涡轮机的结构设计，核心围绕低风速场景下的风能捕获需求展开，区别于常见水平轴风机的高风速适配特性，该类立轴结构无需对风装置，在风向多变的城市楼宇边角、乡村分布式供电点位、野外监测站点供电场景中，适配性更强。从结构组成来看，上部风轮采用双S型半圆柱叶片布局，上下端设置圆形挡流板，能够减少叶片端部的气流绕流损失，提升风轮的有效受风面积，风轮整体通过立式传动轴贯穿支撑框架，传动路径短，无需复杂的转向传动机构，降低了运行过程中的机械损耗。下部支撑框架采用方管焊接的梯台型结构，上窄下宽的构型能够有效降低整机重心，底部四个支脚预留安装孔位，可直接通过膨胀螺栓固定在混凝土基础或者钢制平台上，框架中部设置横向传动轴支座，

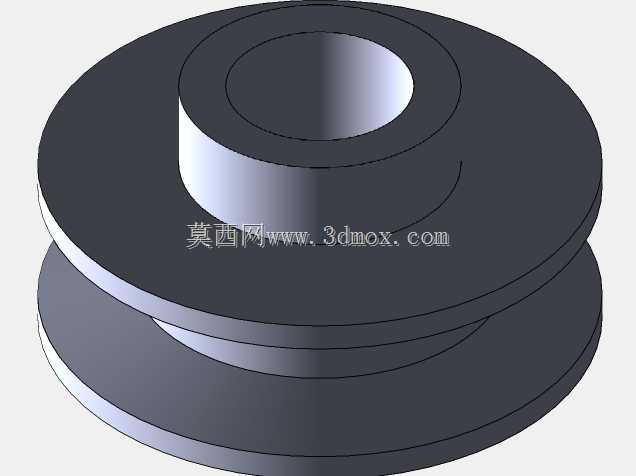

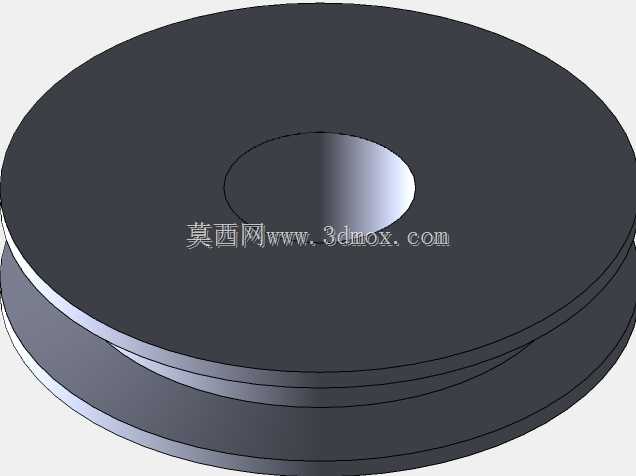

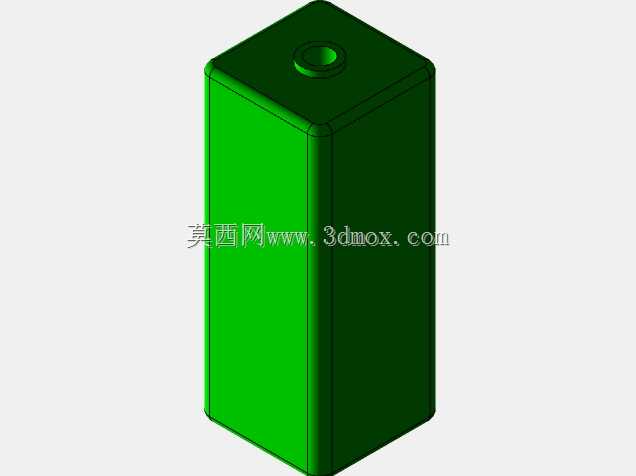

　　将风轮的垂直旋转动力通过锥齿轮副转向后传递至侧边的发电单元，发电单元通过螺栓固定在框架侧方的安装托板上，接线端预留走线空间，方便后续外接储能或者供电回路。设计过程中优先考虑了结构的易加工性，风轮叶片可通过薄钢板卷制焊接成型，无需复杂的曲面模具加工，支撑框架的方管型材均采用常规规格，下料后通过普通焊接工艺即可完成主体拼接，装配环节仅需保证传动轴的同轴度，以及锥齿轮副的啮合间隙，无需高精度的加工设备即可完成整机搭建。从安装边界来看，整机高度控制在两米级区间，风轮直径小于一米，单台设备的占地范围不超过1.2平方米，适合在空间受限的分布式点位布设，运行过程中无复杂的偏航动作，运行噪音低于同功率水平轴风机，适合靠近人居场景的小型离网供电需求。

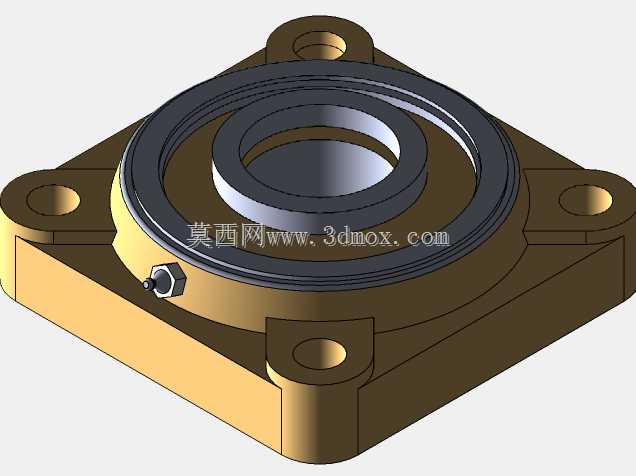

　　结构受力层面，梯台框架的斜向支撑能够将风轮运行中的动载荷均匀传递至底部基础，风轮的垂直旋转特性使得整机在各个风向下的受力更为均衡，不会出现水平轴风机侧风工况下的偏载力矩，长期运行的结构疲劳风险更低。传动部分的轴承座均采用标准件选型，后期维护仅需定期补充润滑脂，更换易损密封件即可，运维难度远低于带复杂变桨、偏航系统的风力发电设备。
