垂直轴H型风力涡轮机转子结构设计

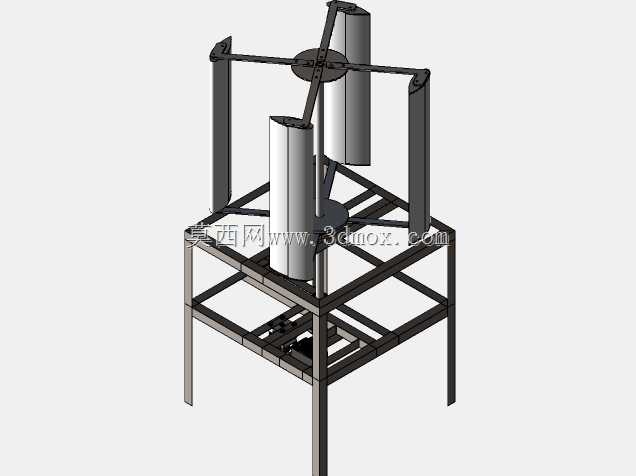

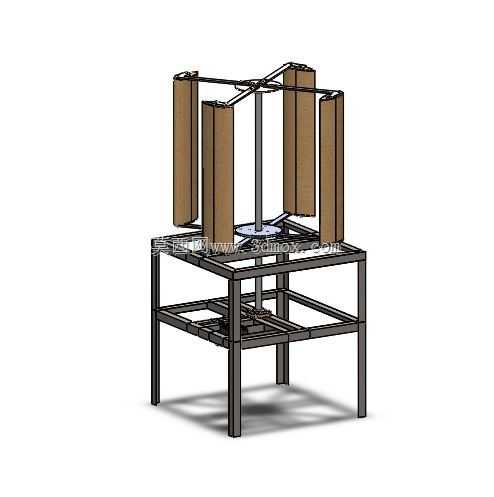

　　这款垂直轴H型风力涡轮机转子，主要适配分布式离网发电场景，常见于牧区户用供电、海岛小型基站备电、山区监测设备自供电等对风向适应性要求高的工况，无需额外加装偏航对风机构，就能捕获任意方向来流的风能，相比水平轴风机，在紊流多发的近地面区域风能捕获效率更稳定。整套转子采用框架式支撑结构，底部为方管焊接的方形安装机架，机架支腿预留地脚安装孔位，可直接固定在混凝土基础或者预制钢平台上，机架整体高度控制在1.8米左右，单支叶片长度约1.2米，整机安装后占地尺寸约1.4米见方，对安装场地的平整度要求不高，适配复杂地形的快速部署需求。叶片采用对称翼型的直叶片设计，共设置五片叶片沿中心转轴周向均布，叶片通过上下两层横撑杆与中心转轴连接，横撑与叶片、

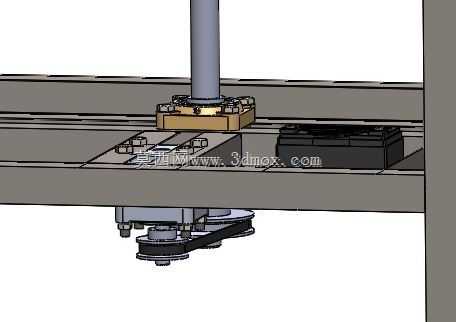

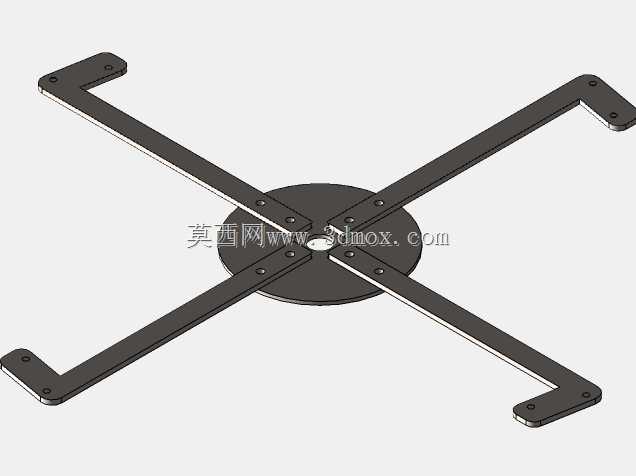

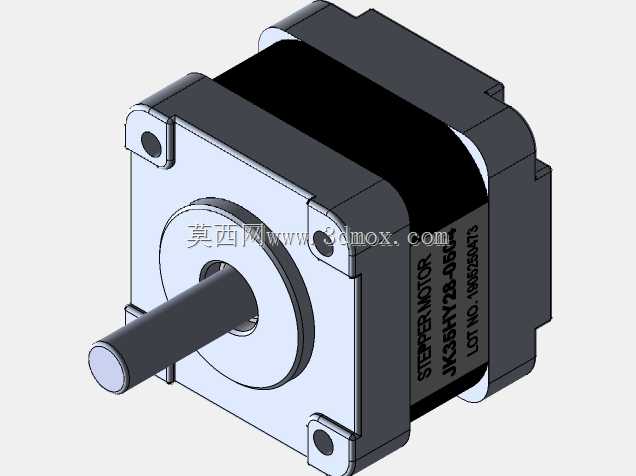

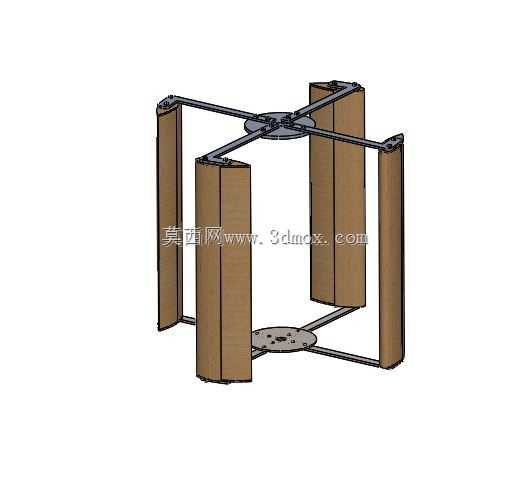

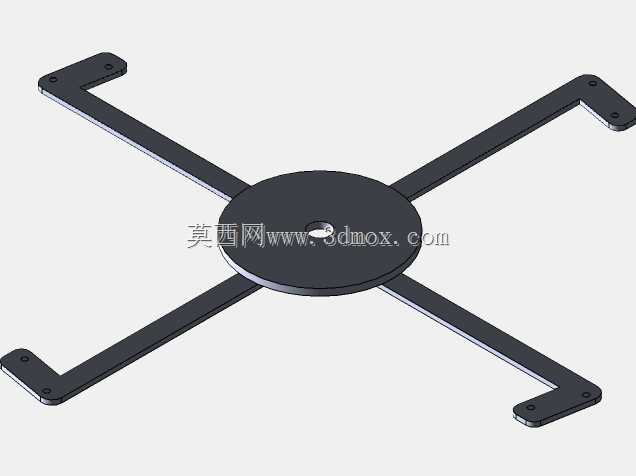

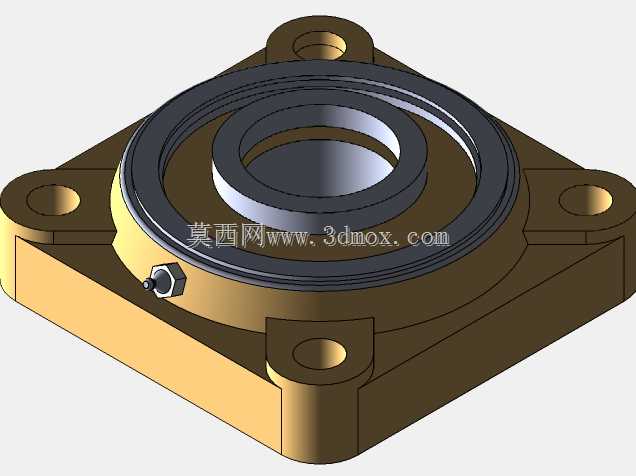

　　转轴的连接节点均采用可拆卸式螺栓紧固结构，方便后期单独更换受损叶片，无需拆解整套转子结构。中心转轴采用空心轴设计，在保证抗扭强度的前提下降低整体自重，转轴底部通过推力轴承与机架连接，可承受转子自重与风载荷带来的轴向、径向复合载荷，转轴下端预留联轴器安装位，可直接对接永磁发电机的输入轴，传动路径短，机械损耗低。设计阶段重点考虑了低风速启动特性，叶片翼型经过气动优化，在3m/s的低风速下即可带动转子启动转动，额定工作风速区间覆盖6m/s到18m/s，当风速超过25m/s时，叶片的对称结构会自动产生气动阻尼，限制转子转速过快上升，降低强风工况下的结构过载风险。机架部分采用等边角钢与方管组合焊接结构，焊接节点处做了倒角去应力处理，

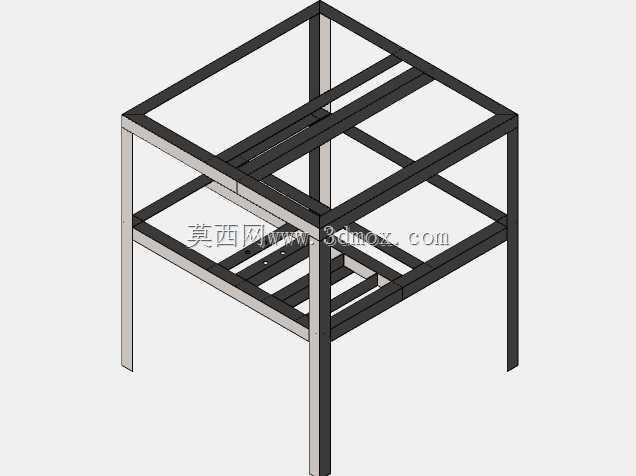

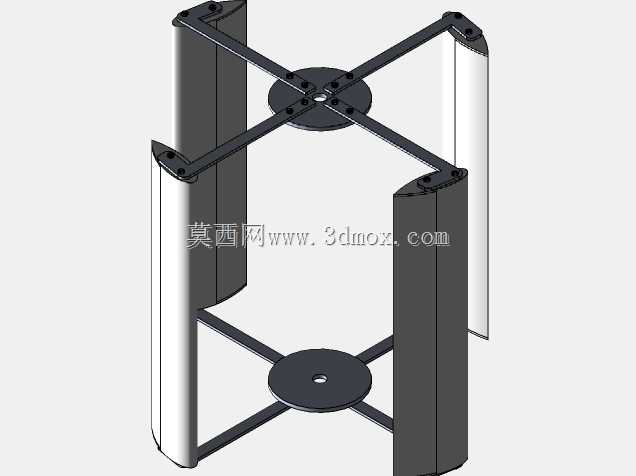

　　表面可做热浸镀锌防腐处理，适配沿海高湿、高盐雾的户外长期使用场景，机架中部预留发电机安装腔体，可将发电机整体内置在机架框架内部，减少外部环境对发电机的侵蚀，同时降低整机的重心高度，提升运行稳定性。叶片与横撑的连接位置设置了角度微调结构，可根据实际使用区域的常年风速分布，微调叶片的安装攻角，平衡低风速启动性能与高风速下的输出功率，整套转子的动平衡等级按照G6.3级设计，正常运行时的振动幅度控制在0.2mm以内，不会对配套的支撑结构产生额外的振动载荷。
