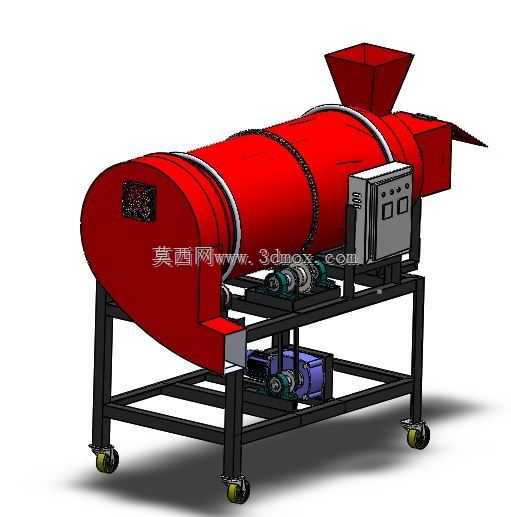

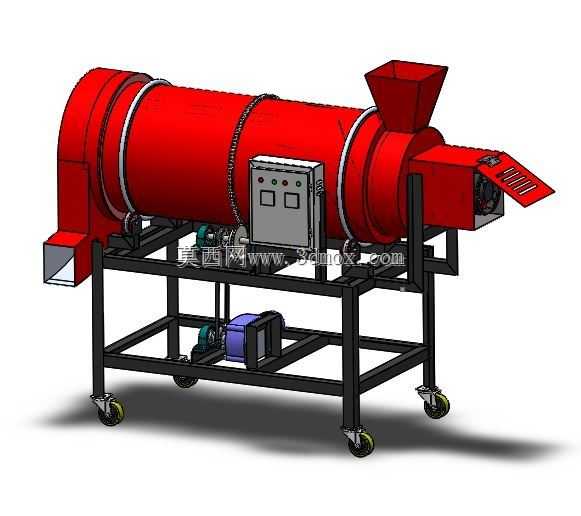

移动式滚筒旋转干燥设备结构设计

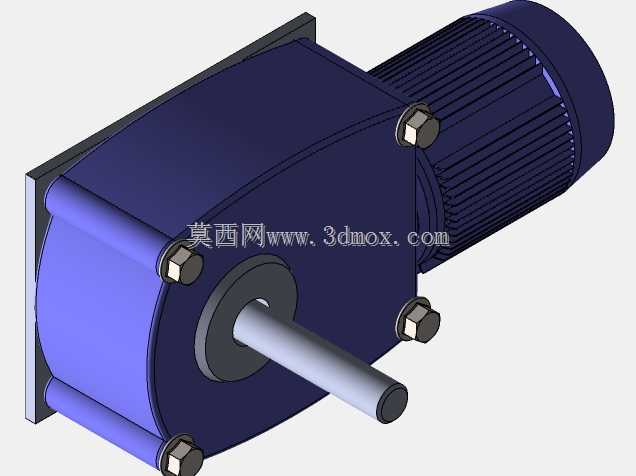

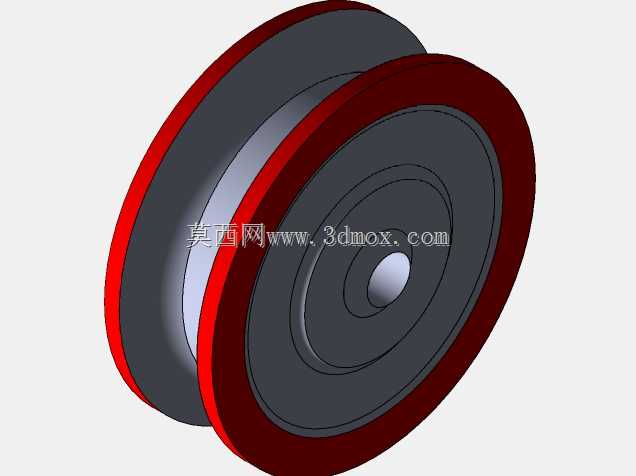

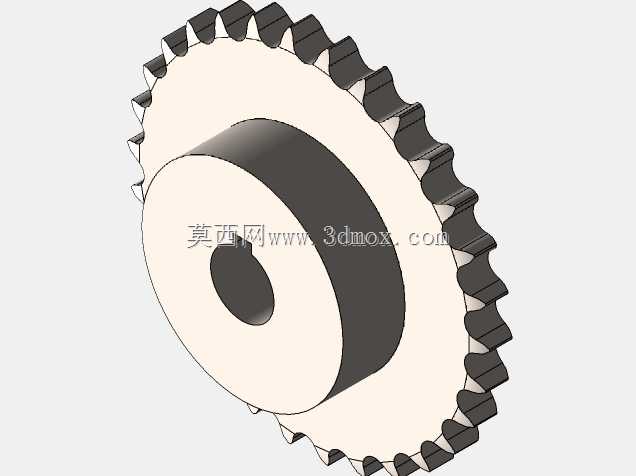

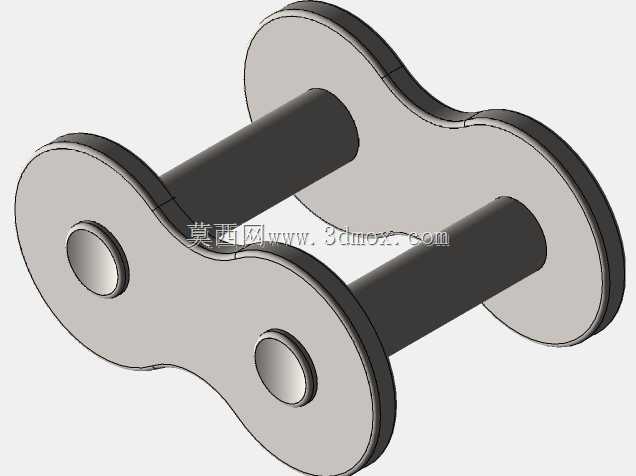

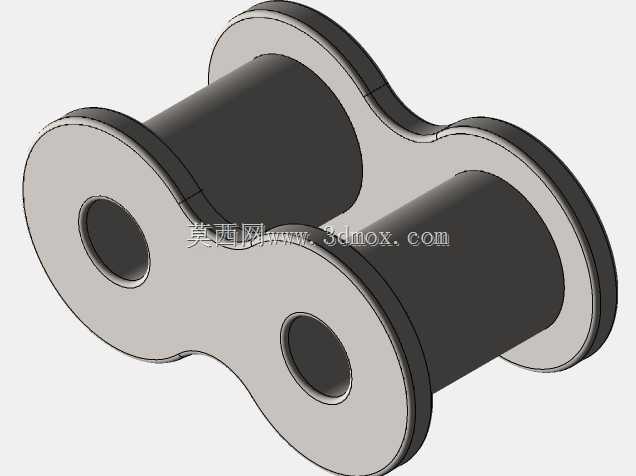

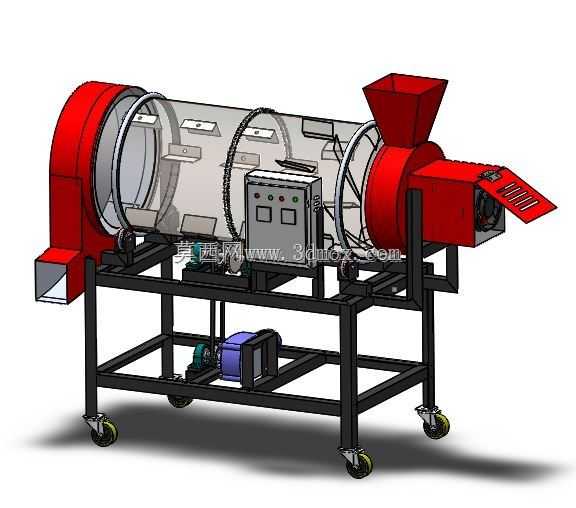

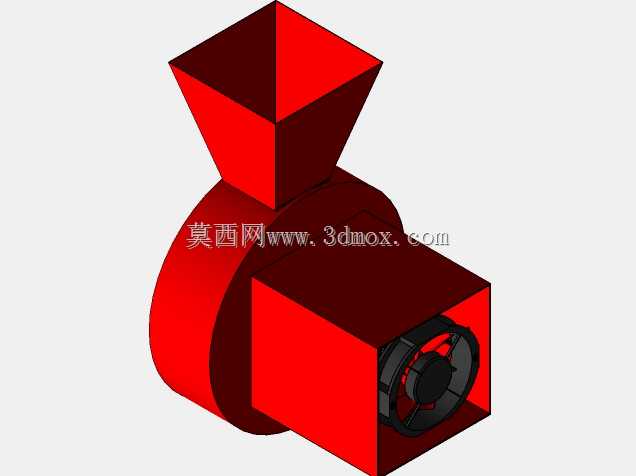

　　这款旋转干燥设备的三维结构设计，核心面向颗粒状、散状物料的连续干燥作业场景，常见于农产品初加工、轻工散料预处理、小型化工原料除湿等生产环节，适配进料含水率波动在15%-35%区间的松散物料，可通过调整滚筒转速与筒内导料板角度，匹配不同物料的停留时长需求，避免物料过烘干或烘干不充分的问题。设备整体采用卧式滚筒布局，进料端设置斗式受料口，对接上游螺旋输送出料端时，在衔接位置设计了嵌入式密封结构，替代传统法兰硬连接的密封形式，减少干燥过程中热风外泄与外界冷空气渗入，降低热损耗的同时避免粉尘外溢。滚筒主体通过前后两道滚圈支撑在机架托轮组件上，驱动单元采用减速电机配合链传动结构，布置在机架中部下层空间，传动链路做了安全防护遮挡，

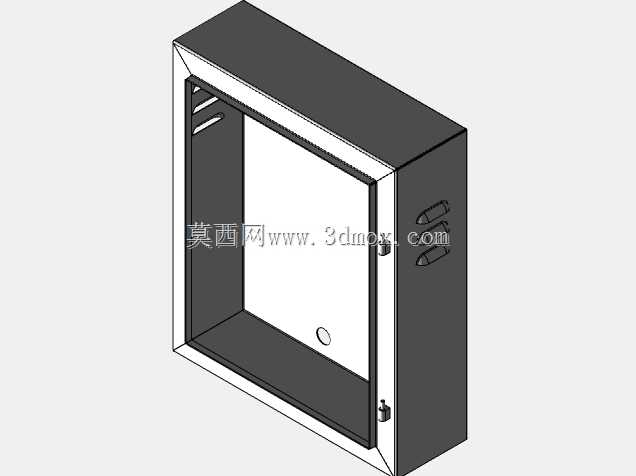

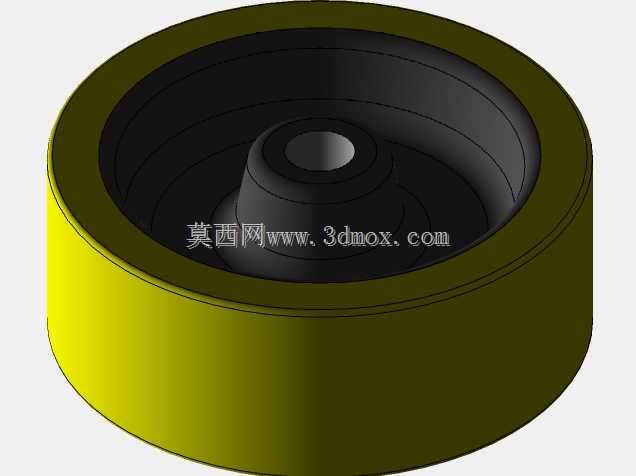

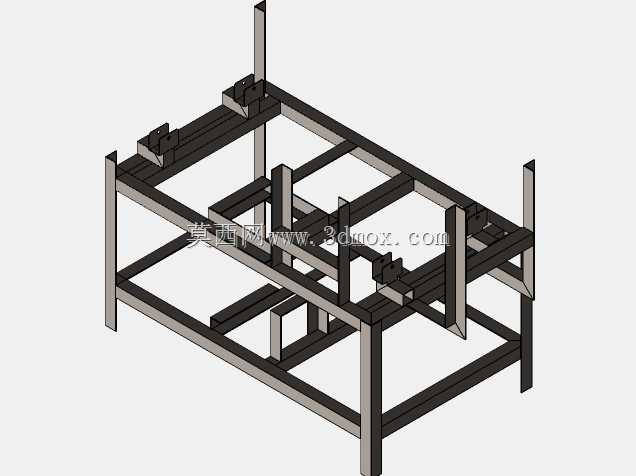

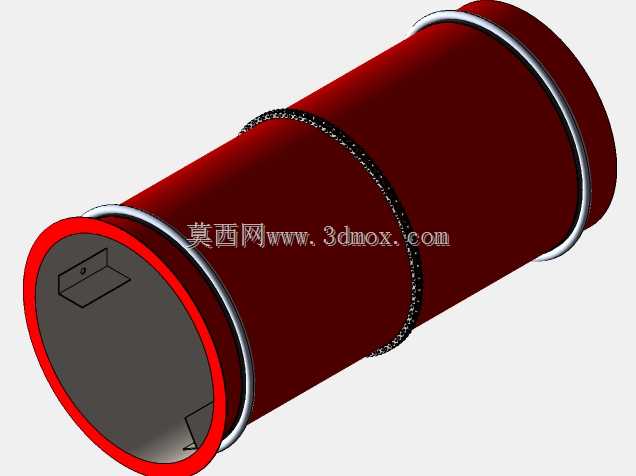

　　避免运行过程中物料散落卡入传动副。出料端设置倾斜导料槽，烘干完成的物料可直接对接下游输送或收集容器，无需额外转接结构。机架部分采用方管焊接框架结构，底部配置四个带刹车的万向脚轮，整体安装边界控制在长2.8米、宽1.1米、高1.7米范围内，可在车间内灵活转场，适配多工位轮换作业的小型生产场景，无需做预埋基础固定，就位后锁死脚轮即可接电接热风源投入使用。电控箱集成在机架侧方操作位，布置了启停、转速调节、温度显示的操作元件，操作人员无需登高或俯身即可完成参数调整。筒内沿轴向分段布置不同角度的导料扬料板，物料在滚筒旋转过程中被不断扬起撒落，与通入筒内的热风充分接触，换热效率较固定腔室干燥设备提升40%左右，

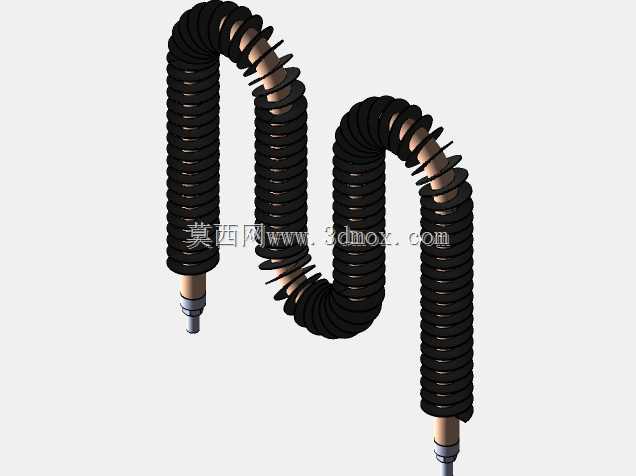

　　进料端的密封结构同时兼顾了热胀冷缩的位移补偿，避免长时间高温运行后焊缝开裂的问题。设备的热风接口预留了快装法兰，可对接电加热热风炉、生物质热风炉等不同热源，适配不同生产场地的能源条件，滚筒两端的密封采用耐磨毛毡加迷宫密封的组合形式，长期运行磨损后仅需更换毛毡条即可完成维护，维护成本较低。
