小型农用动力螺旋式物料挤制加工设备

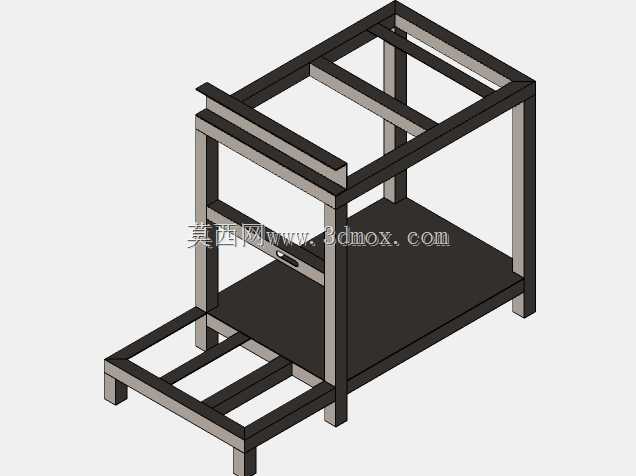

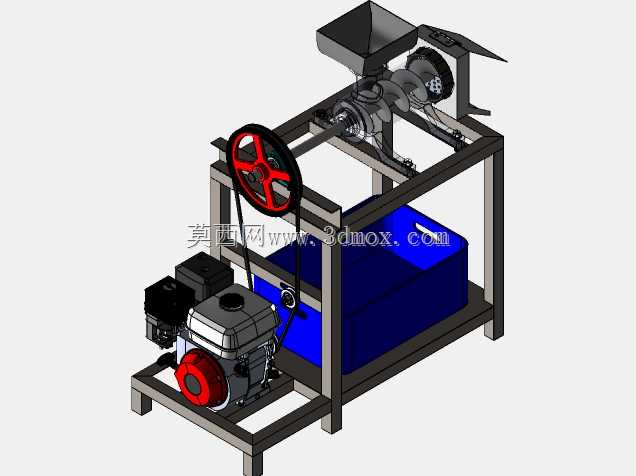

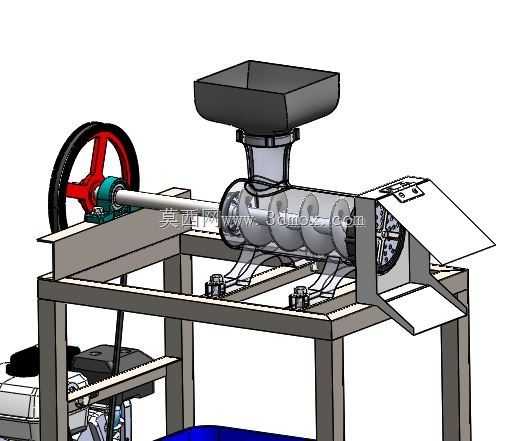

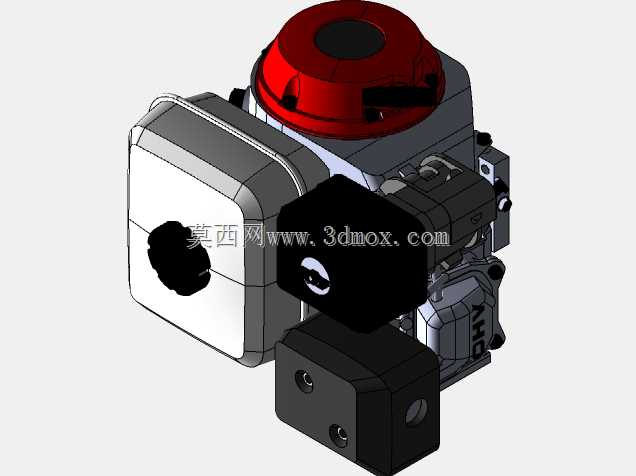

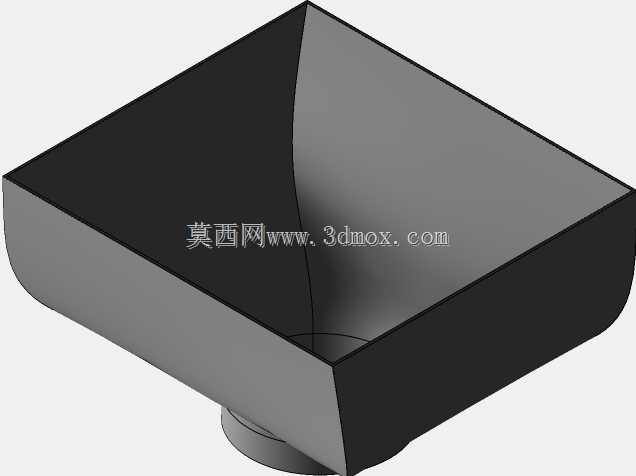

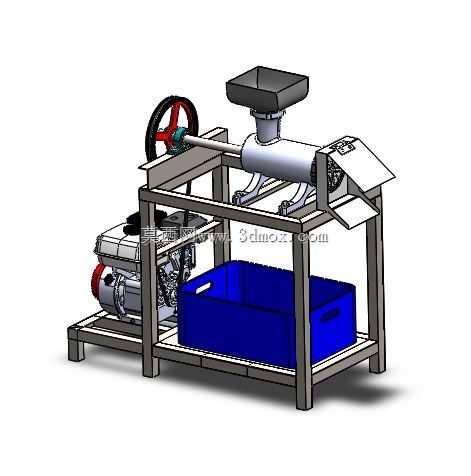

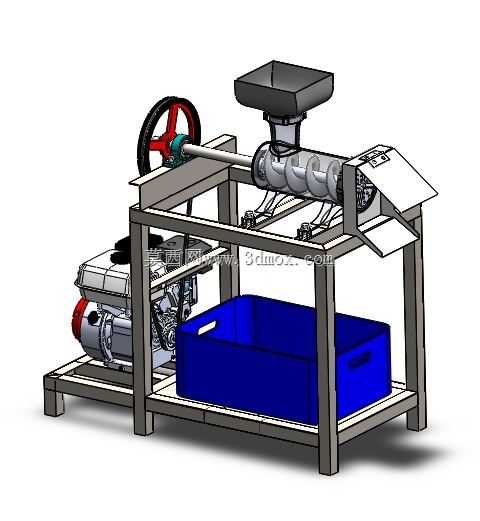

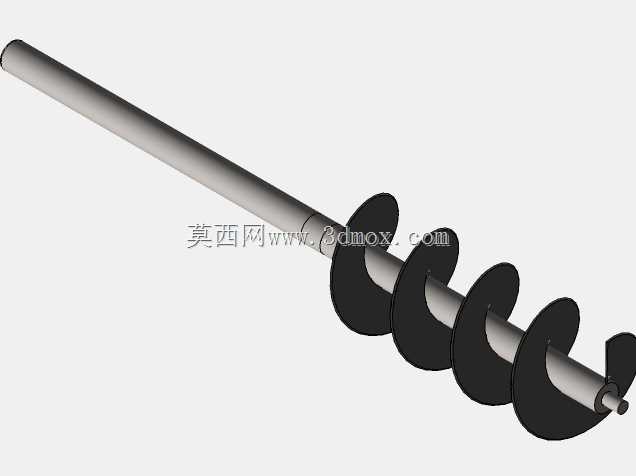

　　这款设备的三维建模完全围绕乡村小型加工场景的落地需求搭建，适配散户、小型加工点的作业条件，整体采用框架式方管焊接机架作为承载主体，所有功能部件均集成在同一机架平面内，底部预留接料容器的放置空间，安装时仅需平整硬化地面即可放置，无需额外浇筑地脚，整体占地边界控制在1200mm×600mm×900mm范围内，适配小型作坊的有限作业空间。设备的核心作业单元为水平布置的螺旋挤压输送组件，上方设置方形敞口进料斗，进料斗下沿与螺旋腔进料口做圆弧过渡衔接，避免物料卡滞架桥，螺旋轴末端设置成型出料口与导料斜板，处理后的物料可直接滑落至下方接料箱内，无需额外增设导料结构。动力端采用小型内燃发动机作为动力源，适配无稳定供电的户外或乡村作业场景，

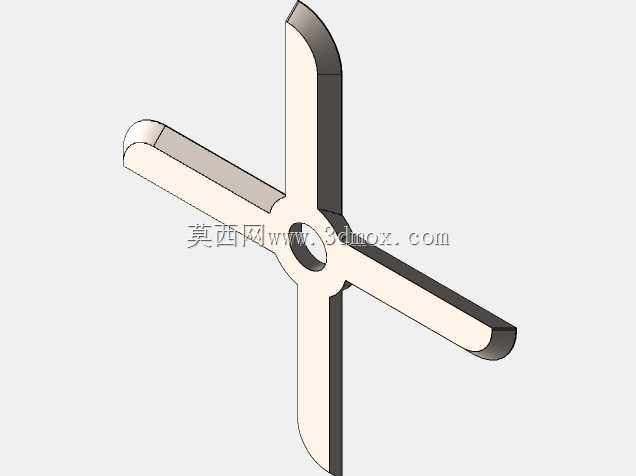

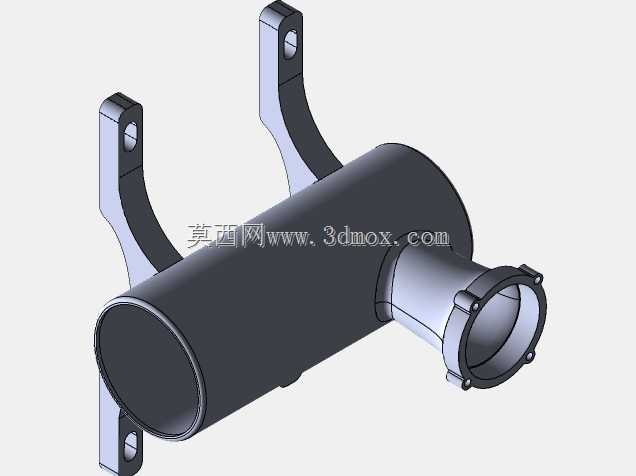

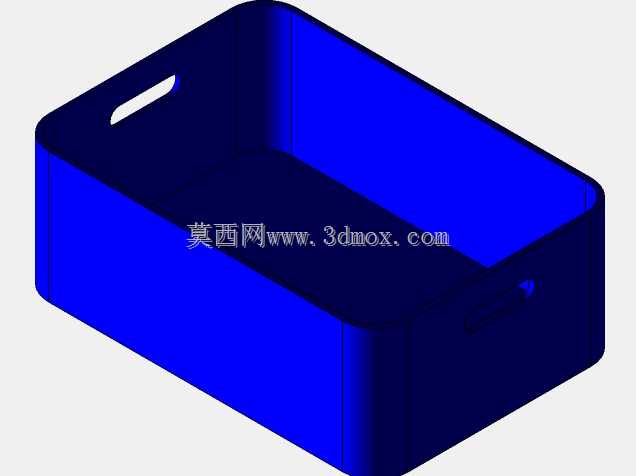

　　动力通过带传动结构传递至螺旋主轴，主轴输入端设置手轮结构，可在设备卡滞、停机清理时手动盘车转动主轴，排除堵料故障，无需拆解设备腔体。机架下层预留的置物空间可直接放置标准尺寸的塑料周转箱，接料高度控制在400mm左右，符合人工取放料的作业高度，减少长期操作的腰部劳损。建模过程中对各部件的装配干涉做了完整校验，带传动的张紧行程预留20mm调节余量，螺旋腔体与机架的连接采用螺栓紧固，便于后期拆解更换磨损的螺旋叶片，手轮的操作半径设置为150mm，手动盘车时的操作力控制在单人可操作范围内，无需额外辅助工具。设备的功能定位为通用型物料挤制加工，可适配多类农产品的熟化、成型、挤干作业，螺旋腔体的内壁做光滑过渡处理，减少物料残留，

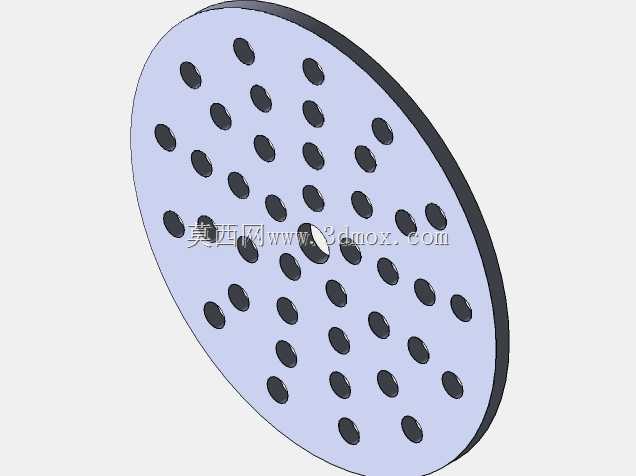

　　出料口的结构可根据加工需求更换不同规格的成型模头，实现不同形态物料的产出。机架的方管选型采用40mm×40mm标准型材，焊接处做加强筋处理，满负荷作业时的机架形变量控制在0.2mm以内，保证螺旋轴的同轴度，避免运转过程中出现叶片蹭腔的问题。传动部位的护罩结构在建模中做了完整还原，避免作业过程中衣物、杂物卷入传动带，符合小型加工设备的安全操作要求，发动机的安装位置设置减震胶垫，减少运转过程中的震动传递，降低整机作业时的噪音与机架共振。
