立式电动钢丝绳牵引缆索收放设备

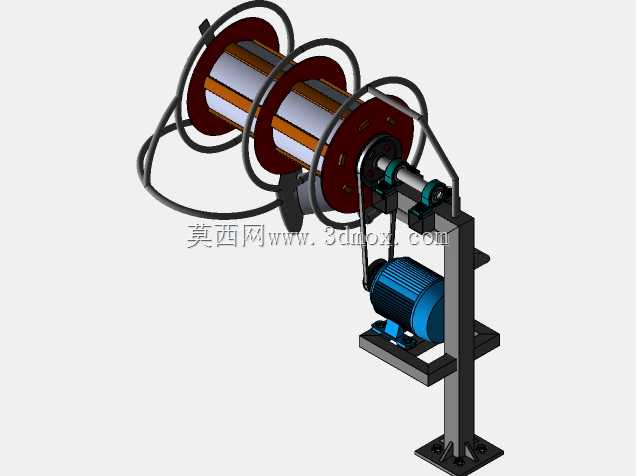

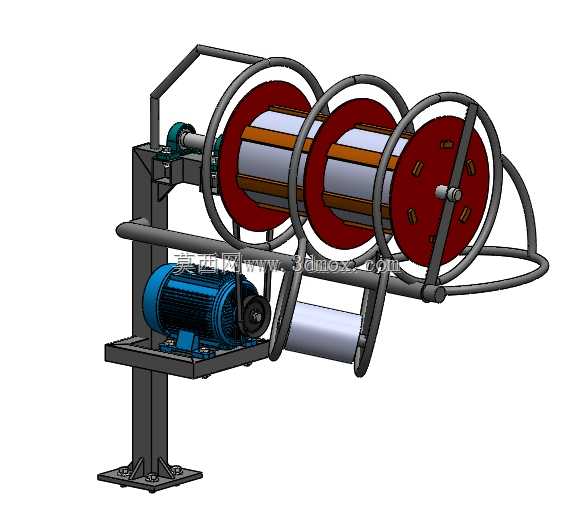

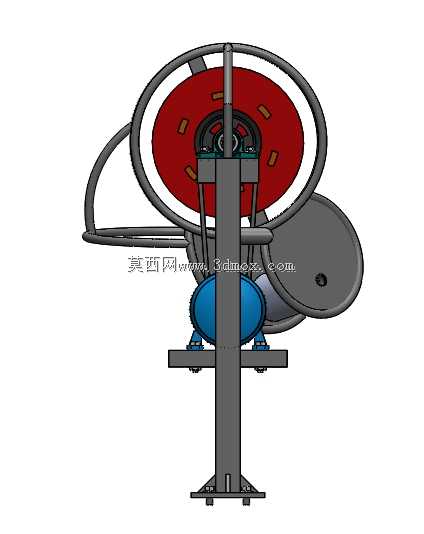

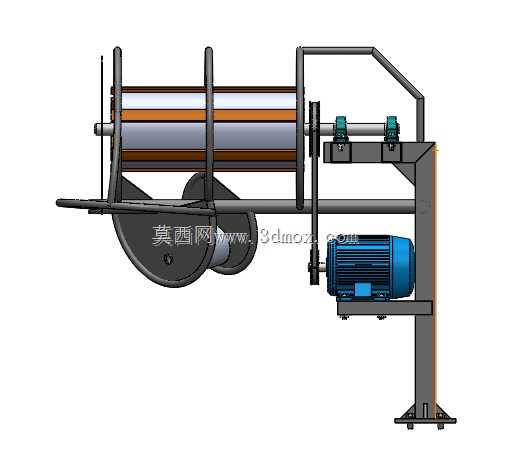

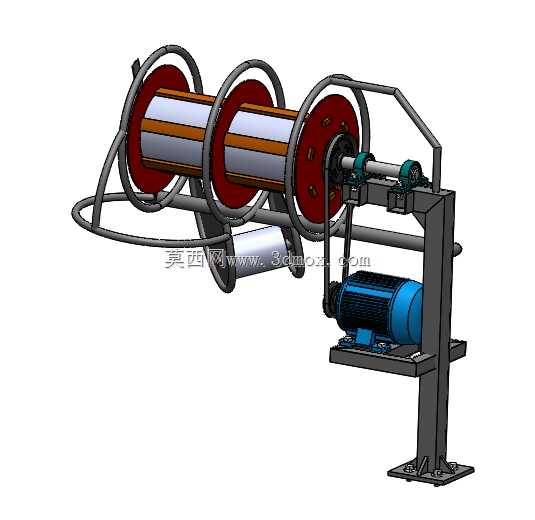

　　该设备为立式安装的电动钢丝绳牵引收放装置，主要应用于内河船舶系泊、小型货运索道物料牵引、林区集材拖拽、工地临时缆风绳收放等场景，替代传统人工拉绳作业，解决长距离大负载绳索牵引时人力效率低、拉力不稳定、作业强度大的实际问题。设备采用立式单立柱支撑结构，底部为方形安装法兰盘，可通过膨胀螺栓或焊接方式固定在混凝土基座、船体甲板、索道站房钢结构平台上，安装时需保证立柱垂直度偏差不超过1/1000，避免卷筒运转时出现偏载晃动。驱动单元采用卧式三相异步电机，安装于立柱下部的悬挑托架上，通过减速机构传递扭矩至主轴，带动三组并排的卷筒同步转动，卷筒外侧设置环形防护框架，既可以防止绳索脱出卷筒绳槽，也能避免作业人员误触转动部件引发安全事故。

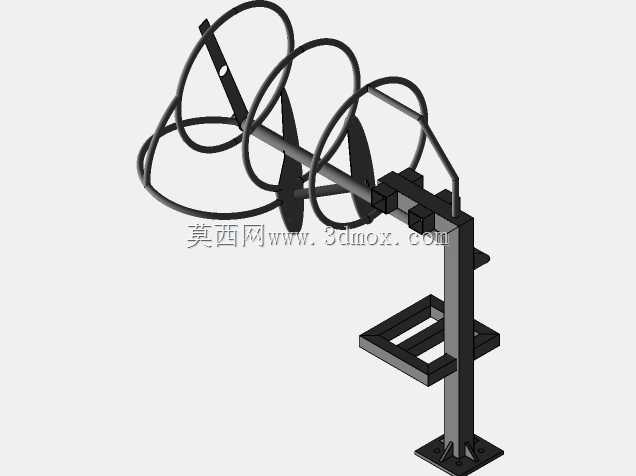

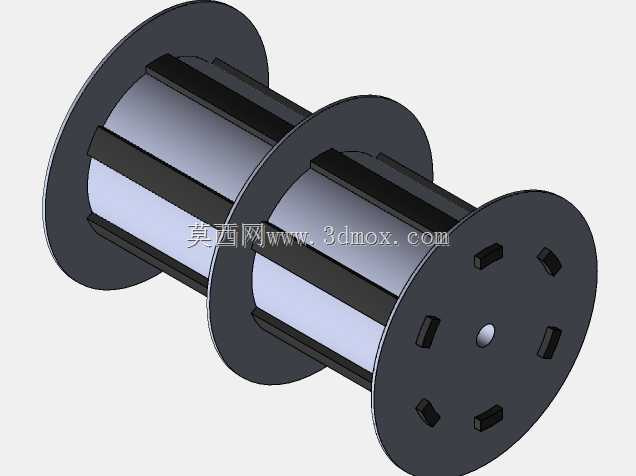

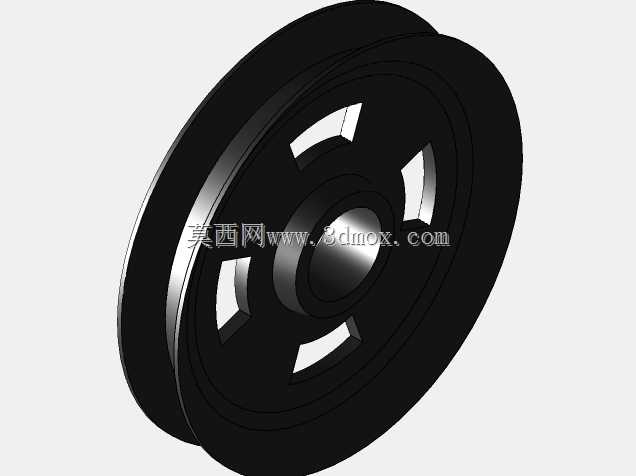

　　卷筒表面做防滑处理，可根据作业需求缠绕不同直径的钢丝绳或纤维缆绳，单组卷筒容绳量可适配常规100-200米长度的牵引绳索，三组卷筒的设计可同时实现多根绳索同步收放，或区分工作绳、安全绳的独立排布，避免绳索缠绕干扰。设备下部设置有导向托辊，绳索进出时可通过托辊调整走向，减少绳索与机架的摩擦磨损，延长绳索使用寿命。设计过程中重点考虑了负载匹配特性，针对不同场景的牵引拉力需求，可通过调整电机功率与减速比适配，机架部分采用型钢焊接结构，焊后做去应力处理，保证长期重载牵引下结构形变量控制在允许范围内，主轴采用调质处理的合金结构钢，搭配带座轴承支撑，保证转动平稳性。设备整体占用横向空间较小，适合在狭窄的作业面安装使用，

　　安装边界需预留电机侧的检修空间，以及卷筒前方的绳索导向作业空间，避免周边结构件与转动部件、运动绳索发生干涉。实际作业时，该设备可提供稳定持续的牵引拉力，无需人工持续施力，仅需操作人员控制设备启停即可完成绳索的收放与牵引作业，相比传统手动绞车，作业效率可提升60%以上，同时可避免人工拉绳时因绳索回弹、负载突增引发的作业伤害。
