带侧抽芯结构的双板注塑模具设计方案

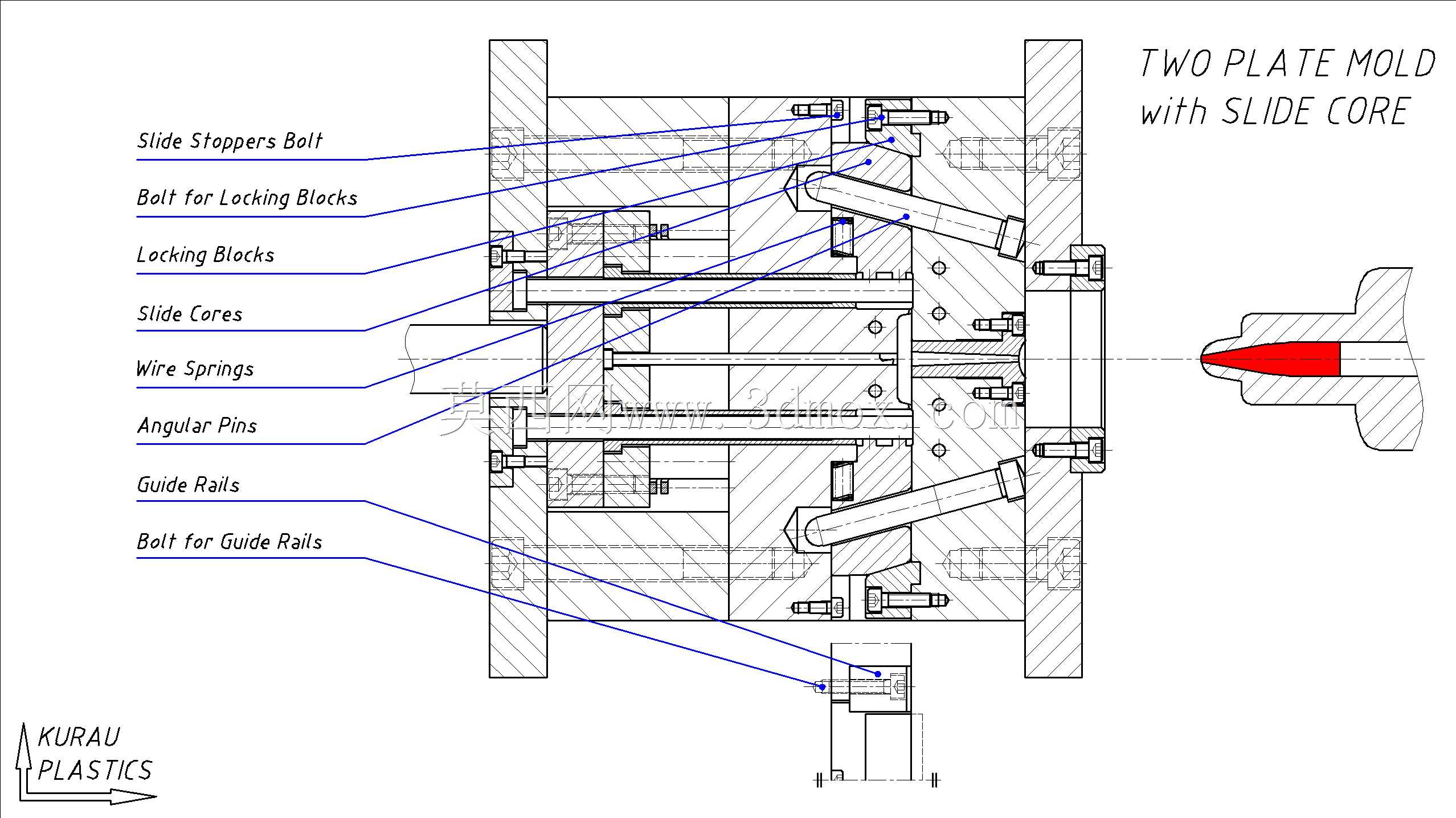

　　这套带侧抽芯的双板模具，主要面向带有侧向凹凸结构的注塑件量产场景，在消费电子外壳、小型工业塑料配件、日用带侧卡扣塑件的生产中应用广泛，区别于三板模的细水口进胶结构，双板模架结构更简洁，模架采购成本更低，开模行程控制更灵活，适配大部分卧式注塑机的安装参数。整套结构的核心设计围绕侧向滑块抽芯机构展开，斜导柱固定在定模侧，开模过程中依靠开模动力驱动滑块沿导轨方向做横向位移，完成侧向型芯的抽离动作，避免塑件顶出时侧凹结构被型芯拉裂，滑块尾部设置弹簧提供初始抽拔力，防止开模瞬间滑块卡滞，锁模块在合模状态下承受注塑过程中型腔内的侧向胀型力，避免滑块受料流压力后退导致塑件飞边。导柱导套组件沿模架四角对称布置，合模时提供精准导向，

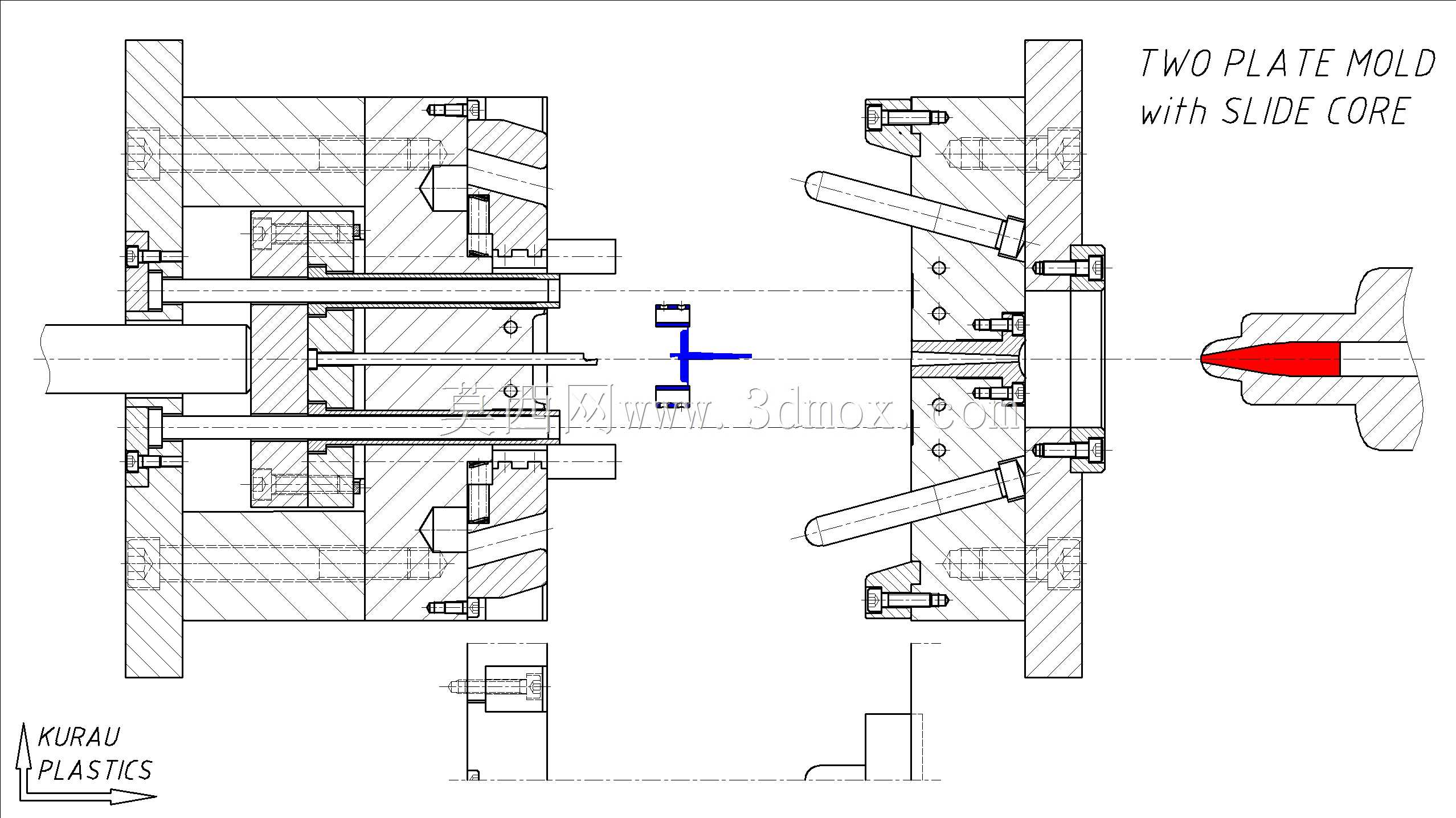

　　保证定模与动模的型腔同轴度，导轨通过内六角螺栓固定在动模板上，滑块与导轨的配合间隙控制在0.02-0.03mm，既保证滑动顺畅无卡滞，又避免间隙过大导致滑块偏移产生塑件壁厚差。滑块止动螺栓用于限制滑块的最大抽出行程，防止抽芯过程中滑块从导轨脱出，行程设计时需保证侧型芯完全脱离塑件侧凹结构后，顶出机构才开始动作，避免顶出时刮伤塑件表面。模架的安装边界适配常规120-160吨锁模力的注塑机，定位圈尺寸、浇口套球面半径均符合行业通用安装标准，无需额外定制转接件即可快速上机调试。冷却水道沿型腔周边均匀布置，保证注塑过程中型腔各区域温度均匀，减少塑件翘曲变形风险，顶出机构采用圆顶针布局，顶针位置避开塑件外观面与内部装配结构，顶出时受力均匀，

　　避免塑件顶白、顶穿缺陷。整套结构的设计逻辑优先考虑量产稳定性，易磨损的滑块、导套等部件均采用标准件规格，后期维护更换成本低，合模过程中锁模块的斜面先于斜导柱接触滑块，保证滑块精准复位，避免合模时斜导柱与滑块撞模损坏。
