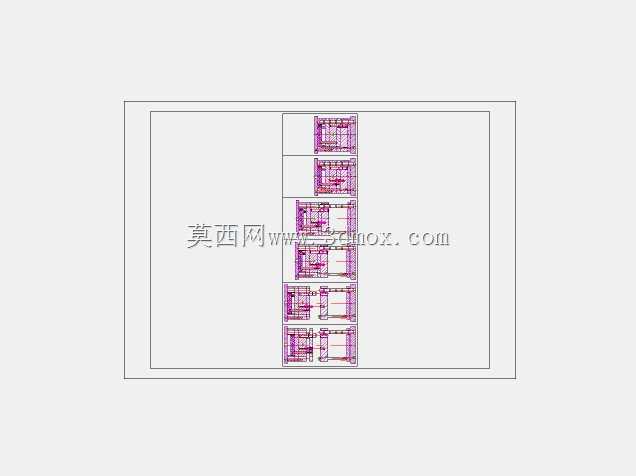

三板注塑模具开孔开合运动结构演示

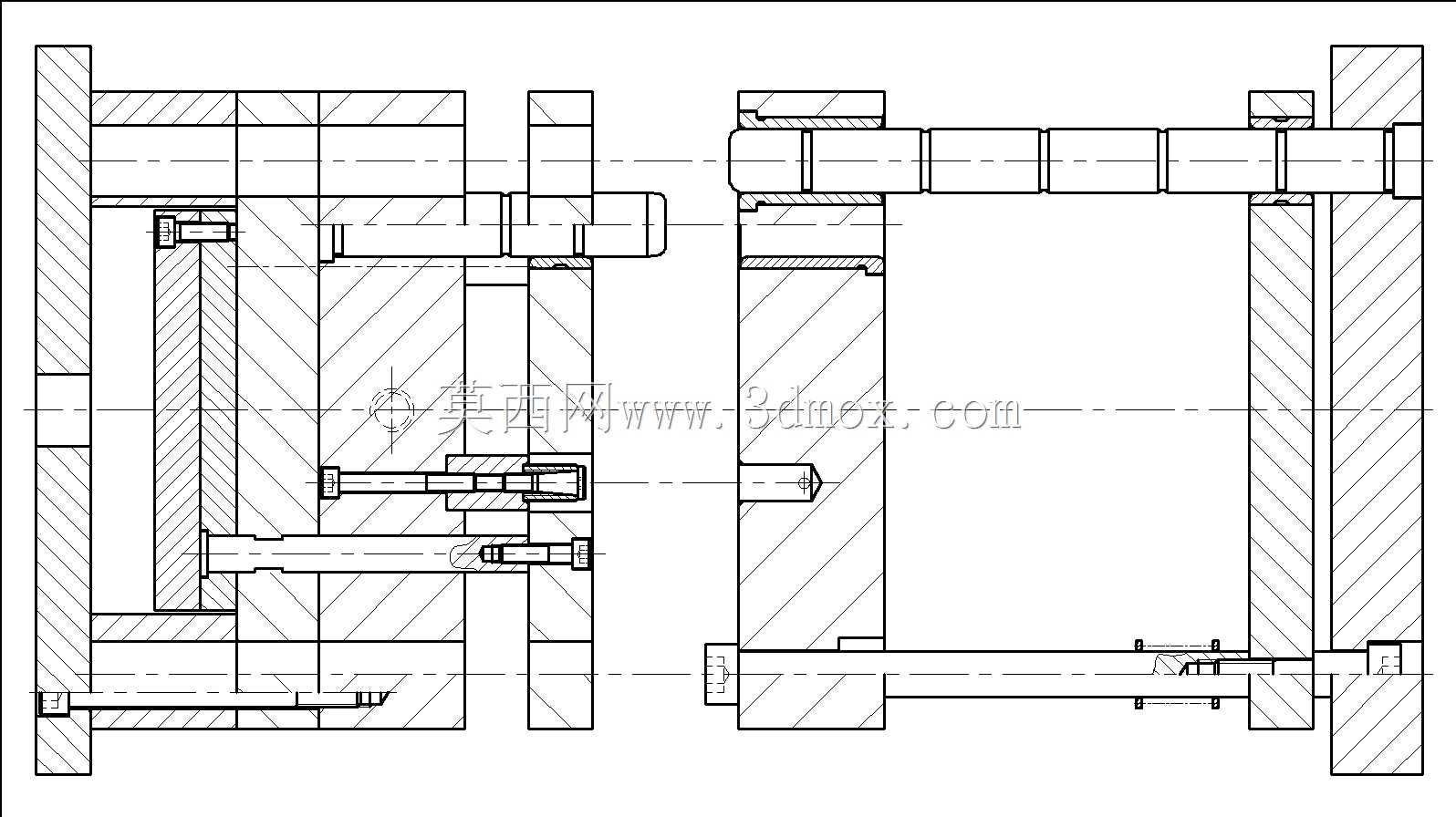

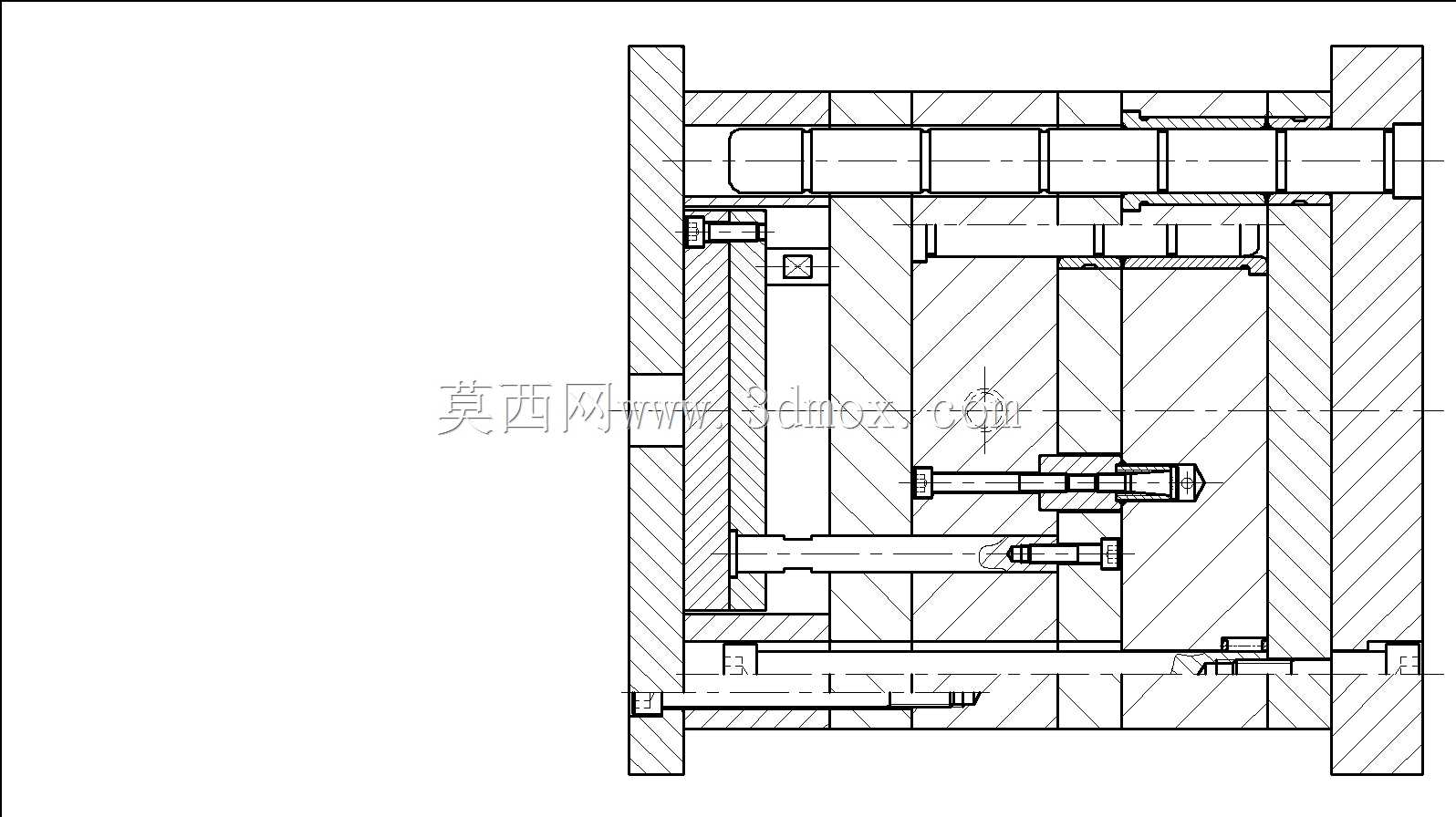

　　这套三板模具开孔运动结构，主要面向小尺寸精密塑料板材类注塑件的量产场景，在消费电子外壳配件、小型仪器仪表塑料结构件的注塑生产环节应用广泛，区别于两板模的单分型面结构，三板模能在开模过程中自动完成流道凝料与产品的分离，省去人工剪浇口的工序，适配自动化注塑生产线的连续作业需求。从结构设计逻辑来看，整套模架的开合行程做了分段限位设计，三个平板的移动顺序通过拉杆与限位螺钉的配合实现精准控制：开模初始阶段，定模座板与流道推板首先分离，拉断点浇口与产品的连接，同时将流道凝料从定模镶件中带出；行程达到预设值后，流道推板与定模板分离，将流道凝料从浇口套中推出自动脱落；继续开模到设定行程后，动模侧带动定模板与动模板分离，

　　产品包裹在动模型芯上随动模后移，最终由顶出机构将产品平稳顶出，整个运动过程无卡滞、无干涉，各部件的移动行程匹配注塑机的开模行程参数，不需要额外改装设备即可适配常规卧式注塑机的安装。从安装边界来看，模架的整体外形尺寸适配200吨级以内的卧式注塑机拉杆间距，定位圈尺寸、浇口套球面半径都匹配通用注塑机的射嘴规格，不需要额外定制过渡连接件；模具的冷却水道布局围绕型腔与型芯均匀分布，进出水接口设置在模架非操作侧，符合注塑车间的管路排布规范，避免开合模过程中管路剐蹭。结构细节上，导柱导套的配合长度覆盖整个开合行程，保证合模时的定位精度，避免长期生产后出现分型面错位导致的产品飞边问题；顶出机构采用顶杆与顶板配合的结构，顶出力分布均匀，

　　针对薄壁板材类产品不会出现顶白、顶穿的缺陷；所有滑动部件都设计了润滑槽，日常维护时可直接通过预留油嘴加注润滑脂，减少长期运行的磨损量。这套运动结构的核心价值在于还原了三板模真实开模的动作逻辑，能帮助结构设计人员验证开模行程是否合理、各部件是否存在运动干涉，提前排查设计阶段的潜在问题，减少后续模具试模的修改次数，缩短模具开发周期。
