LKM15x15型标准注塑模架结构设计

　　在注塑成型生产环节中，模架是整套模具的核心承载基体，所有型腔、型芯、导向组件、顶出机构、浇注系统零部件都需要依托模架完成定位与装配，其精度直接决定了注塑生产的合模对位精度、产品成型尺寸稳定性以及模具整体使用寿命。这款15x15规格的龙记标准模架，属于中小型注塑模具常用的基座规格，适配投影面积在200平方厘米以内的中小型注塑件生产，常见于消费电子小结构件、精密接插件、小型家电功能件的注塑模具配套场景。

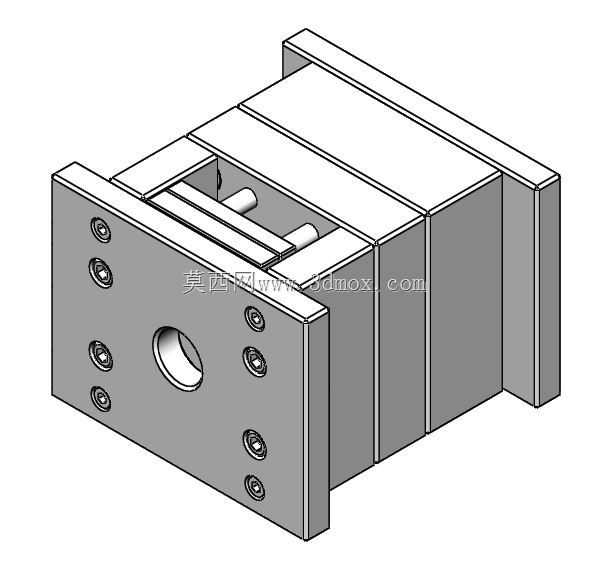

　　从结构设计逻辑来看，这款模架采用了典型的三板式模架基础构型，从进料侧到顶出侧依次排布面板、水口板、A板、B板、方铁、顶针面板、顶针底板、底板，各板件之间通过导柱导套完成精准导向，合模时的对位公差可控制在0.02mm以内，避免型腔错位导致的产品飞边、壁厚不均问题。面板上预留的定位圈安装孔与主流道衬套安装位，可直接适配标准注塑机的炮嘴定位尺寸，安装时无需额外加工适配结构，大幅缩短模具的装配调试周期。A板与B板作为型腔与型芯的安装载体，预留了足够的开框深度余量，设计人员可根据具体产品的型腔排布、冷却水路走向灵活调整开框尺寸，无需改动模架的主体导向与顶出结构。

　　安装边界方面，这款模架的整体长宽尺寸严格遵循龙记1515系列标准规格，码模槽的位置与尺寸适配市面上绝大多数80吨到160吨锁模力的卧式注塑机安装要求，上下顶棍孔的位置匹配标准注塑机的顶出杆排布，安装时可直接通过码模夹固定在注塑机模板上，不需要额外加工转接板。方铁的高度预留了足够的顶出行程空间，可适配顶针、顶块、推板等多种顶出结构的安装需求，设计人员可根据产品的脱模阻力分布灵活选择顶出方式。模架的各板件边缘都做了倒角处理，避免装配过程中锐边划伤操作人员，同时所有螺纹孔、销钉孔的位置都遵循标准模架的排布规范，配件互换性强，生产过程中若出现零部件磨损，可直接采购标准配件快速更换，减少模具停机维修的时间成本。

　　在实际模具设计流程中，选用这类标准模架可大幅减少设计人员的重复绘图工作量，不需要从零开始绘制模架的板件、导向件、紧固件结构，只需要在标准模架的基础上完成型腔型芯、浇注系统、冷却系统、顶出系统的细节设计即可，能将单套模具的设计周期缩短30%以上。同时标准化的模架结构也能降低模具加工的出错概率，模架部分由专业厂商完成预加工与精度校验，模具加工厂只需要完成型腔部分的加工与装配，有效控制模具的制造成本与交付周期。
