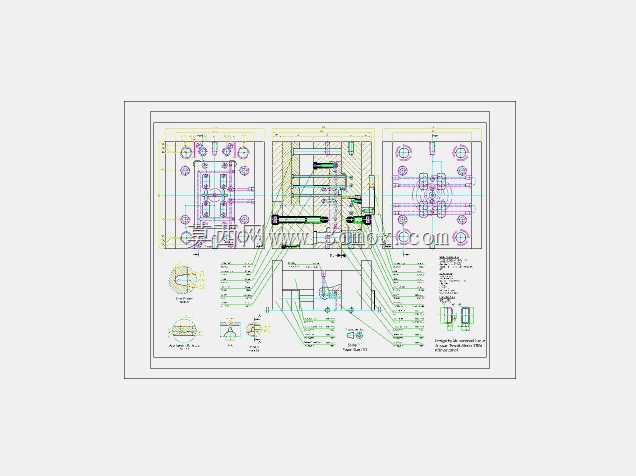

采用标准模架组件的双板注塑模具结构设计

　　这套双板注塑模具结构，主要面向结构简单、无咬边特征的小型塑胶件量产场景，在消费电子小配件、日用塑胶杂件、传感器封装壳体这类不需要复杂侧抽芯结构的注塑生产环节中应用十分广泛，相比三板模结构，双板模的流道凝料与产品开模后同步脱出，模具整体开合模行程更短，生产节拍更快，能有效降低批量生产时的单件成型周期。

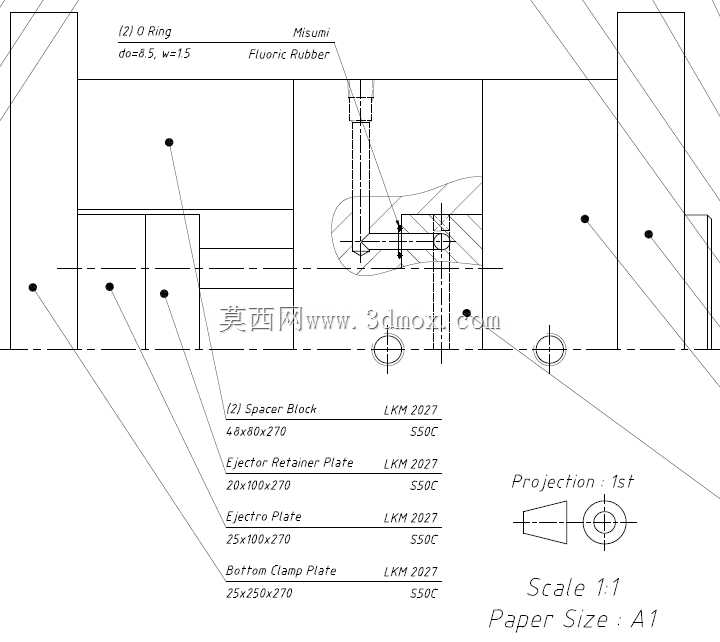

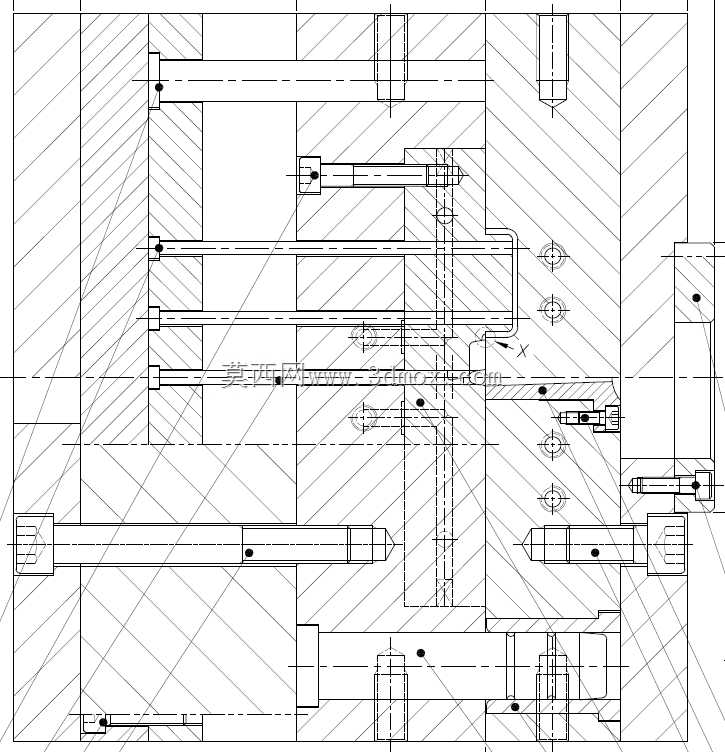

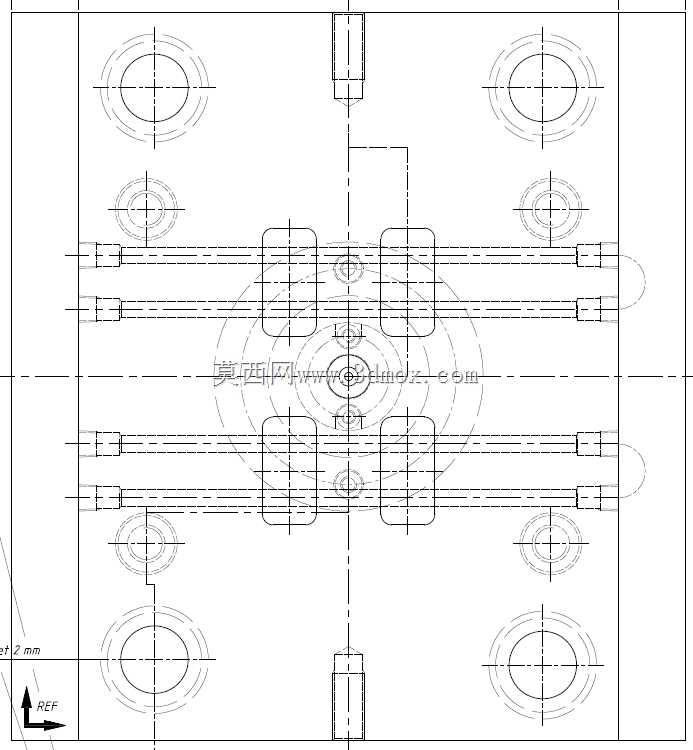

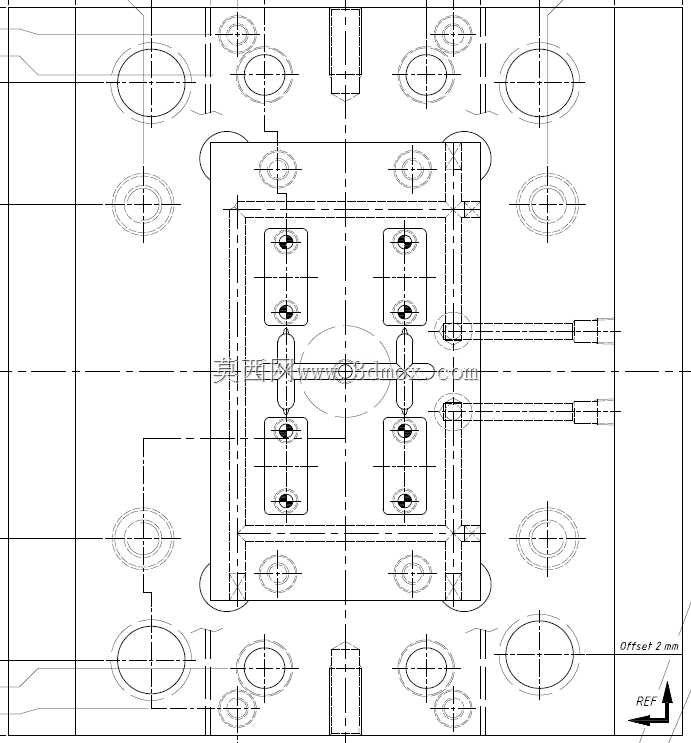

　　设计阶段优先选用LKM标准模架搭配Misumi标准组件，所有导柱导套、紧固螺钉、复位杆、顶杆都采用行业通用标准件规格，不需要单独定制非标加工件，既能缩短模具制造周期，也能降低后期生产过程中的备件更换成本，模具维修时可直接采购对应标准件快速替换，减少产线停机等待时间。从结构布局来看，模具的浇注系统采用侧浇口进料，熔体从分型面位置进入型腔，填充过程中压力传递均匀，针对无咬边的简单产品结构，顶出系统采用圆顶针均匀排布在产品筋位与边缘位置，顶出过程受力平衡，不会出现顶白、顶穿产品的缺陷，冷却水路围绕型腔、型芯区域做环形排布，进出水路径做了流量均衡设计，保证模温均匀，减少产品成型后的翘曲变形问题。

　　安装边界上，模架的长宽尺寸适配常用的120吨-160吨卧式注塑机拉杆间距，定位圈尺寸、浇口套球面半径都匹配对应吨位注塑机的射嘴规格，模具总厚度符合注塑机的最大最小模厚要求，不需要额外加装垫板即可直接上机安装，开模行程预留了足够的产品取出空间，配合机械手取件时也不会出现行程干涉。整套结构没有冗余的复杂机构，分型面贴合精度做了精定位设计，合模时不会出现飞边溢料问题，复位杆配合弹簧做先复位结构，避免合模时顶杆与型腔发生碰撞损坏，日常生产中的维护保养也十分便捷，只需要定期检查导柱导套润滑情况、顶针磨损状态即可，适合长期连续批量生产作业。
