带斗式提升机的耐火砂浆生产搅拌装置

　　这套耐火砂浆生产搅拌装置，核心适配耐火材料生产车间的散料混配工序，针对耐火砂浆制备过程中粉料、颗粒骨料的密闭输送、均匀混配需求设计，解决传统人工上料扬尘大、配比偏差高、混料均匀度不足的现场痛点。整套设备采用双层钢平台布局，上层平台布置原料缓存料斗、计量单元与驱动机构，下层平台承载卧式搅拌主机，配套的斗式提升机沿平台侧方垂直布置，可将地面投料区的水泥、耐火骨料、砂浆掺合料等物料密闭提升至上层缓存仓，全程避免粉料外泄，适配车间环保作业要求。

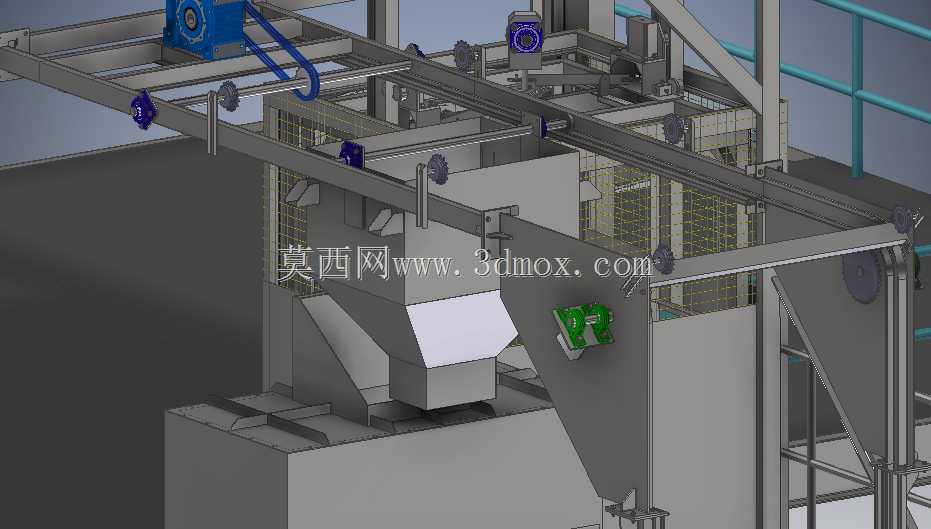

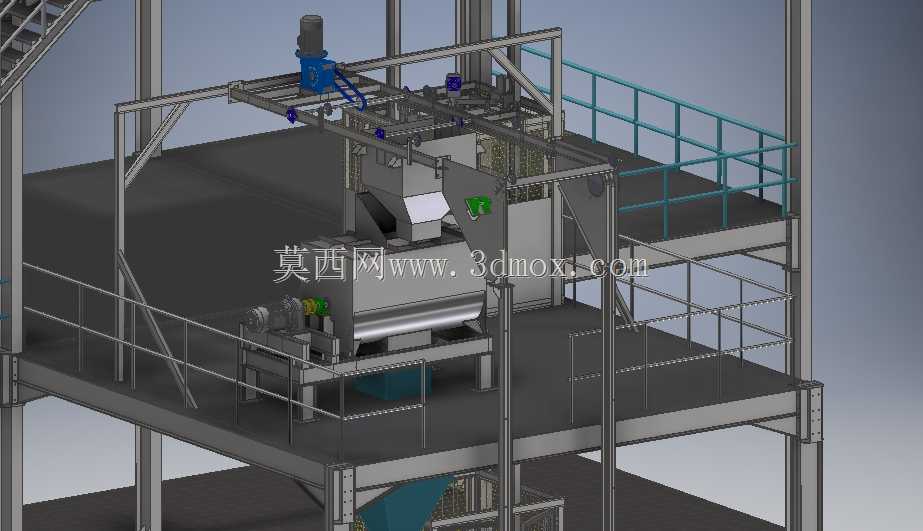

　　从结构设计逻辑来看，卧式搅拌主机采用双螺带搅拌结构设计，搅拌腔体的容积匹配常规耐火砂浆单批次1-2立方的生产产能，搅拌轴两端配置密封组件，防止细颗粒粉料渗入轴承座造成磨损；驱动单元采用减速电机直连的传动方式，相比皮带传动传动效率更高，重载工况下不易打滑，可适配耐火骨料高硬度、大比重的混料负载。斗式提升机的料斗采用耐磨钢板冲压成型，牵引件选用高强度板式链条，提升高度匹配双层平台的安装高差，上料口设置在地面操作位高度，投料作业无需登高，下出料口直接对接上层缓存仓的进料口，物料转接处设置导流挡板，避免物料卡堵。

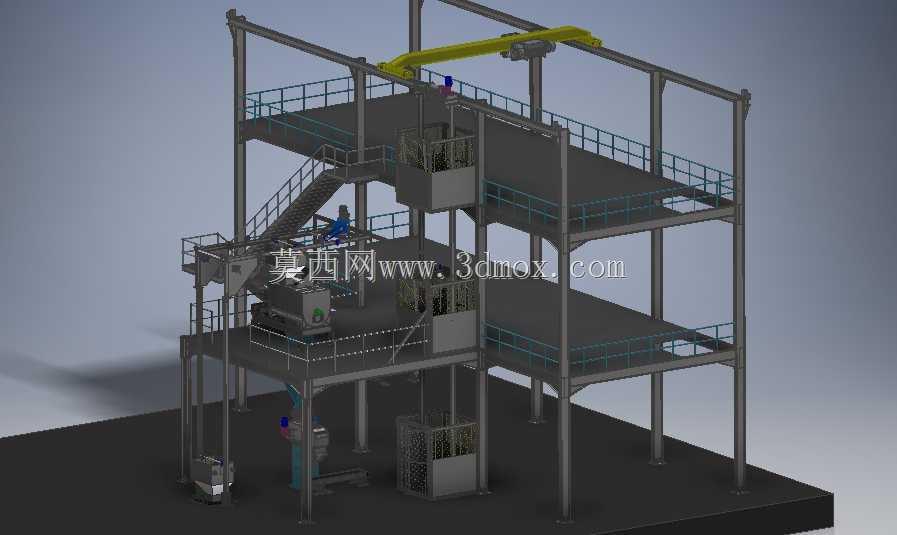

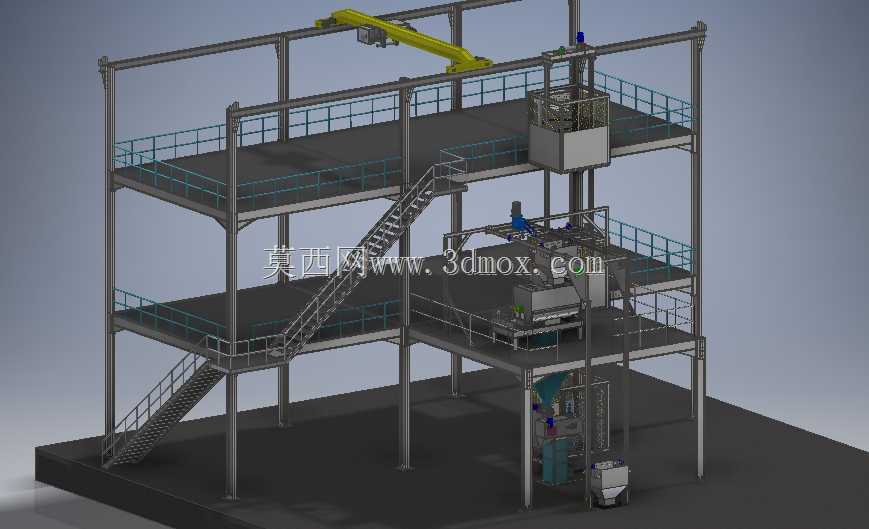

　　安装边界方面，整套设备的钢平台主立柱采用H型钢焊接成型，平台护栏高度符合工业作业平台安全规范，爬梯布置在平台侧方不占用主操作通道，设备整体占地尺寸适配常规中小型耐火材料车间的厂房层高，无需对现有厂房结构做大幅改造即可布设。平台层预留了设备检修通道，搅拌主机的检修门、驱动电机的维护位都预留了足够的操作空间，日常更换密封件、检查搅拌叶片磨损情况时无需拆解主体结构。

　　在实际生产应用中，这套装置可连续完成耐火砂浆的上料、计量、搅拌、出料全流程作业，搅拌完成的物料可通过下层主机的出料口直接对接转运料斗或者输送设备，直接供给后续的耐火构件浇筑、炉衬砌筑等工序。设备的管路与料仓连接处都设置了快拆结构，更换不同配方的耐火砂浆物料时，可快速清理料仓与搅拌腔残留，避免不同材质骨料混料影响成品耐火材料的烧结性能。整套结构的受力点都做了加强筋补强，平台承重经过载荷校核，可承载满仓物料的静载荷与搅拌作业时的动载荷，长期连续运行工况下结构形变量控制在允许范围内，不会出现平台晃动、搅拌轴偏磨等问题。
