斯特林外燃动力结构教学演示装置

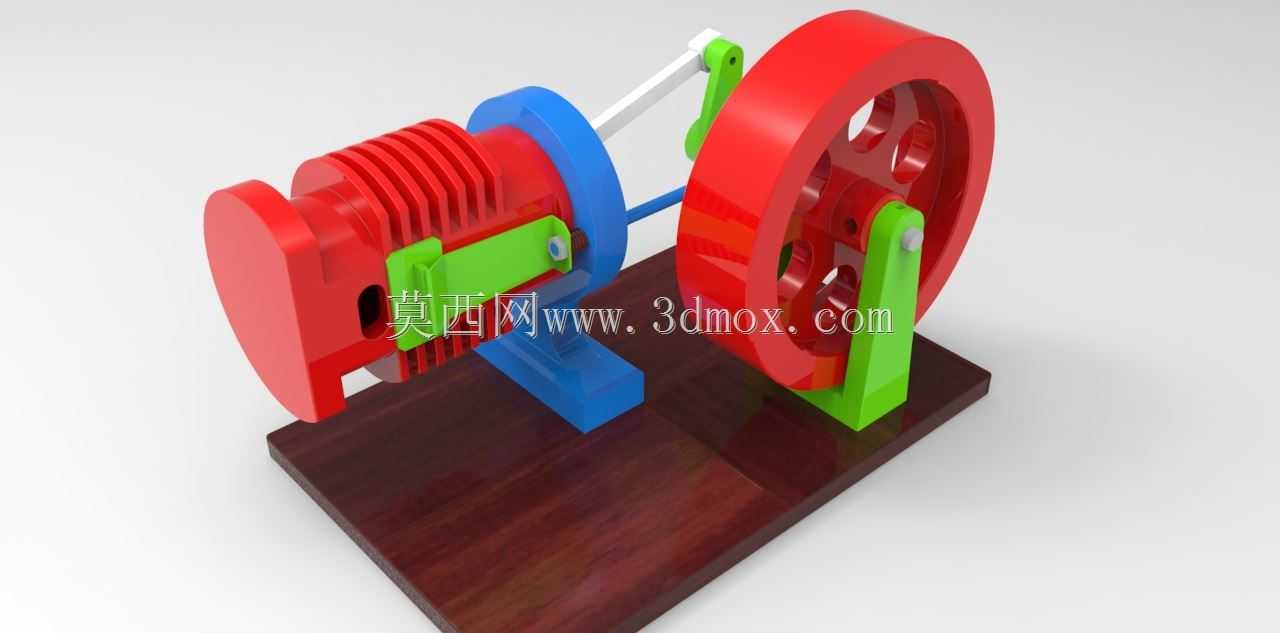

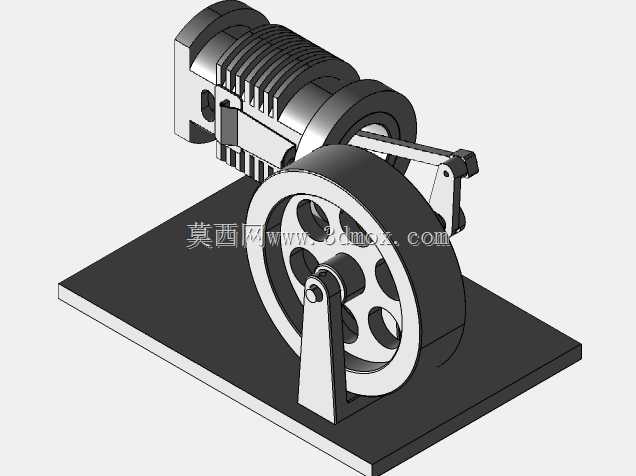

　　这套斯特林动力结构模型，核心还原外燃式热机的完整做功逻辑，常被用于高校热工基础课程的具象化教学，也可作为科创教具帮助学习者理解闭式循环热功转换的核心原理，区别于内燃机依赖燃料在缸内爆燃做功的形式，这类装置依靠外部热源对缸内工质持续加热，配合冷端散热形成稳定温差，即可推动活塞完成往复运动输出动力。从结构设计逻辑来看，模型采用对称式布局思路，将做功气缸、置换气缸、传动曲柄组、惯性飞轮全部集成在一体化成型的安装底板上，底板预留的安装孔位可直接固定在实验台架上，整体安装边界控制在小尺寸桌面级范围，不需要额外配套大型安装基座，适配课堂演示、桌面科普展示的空间需求。传动链路的设计上，采用曲柄连杆结构衔接活塞推杆与飞轮转轴，

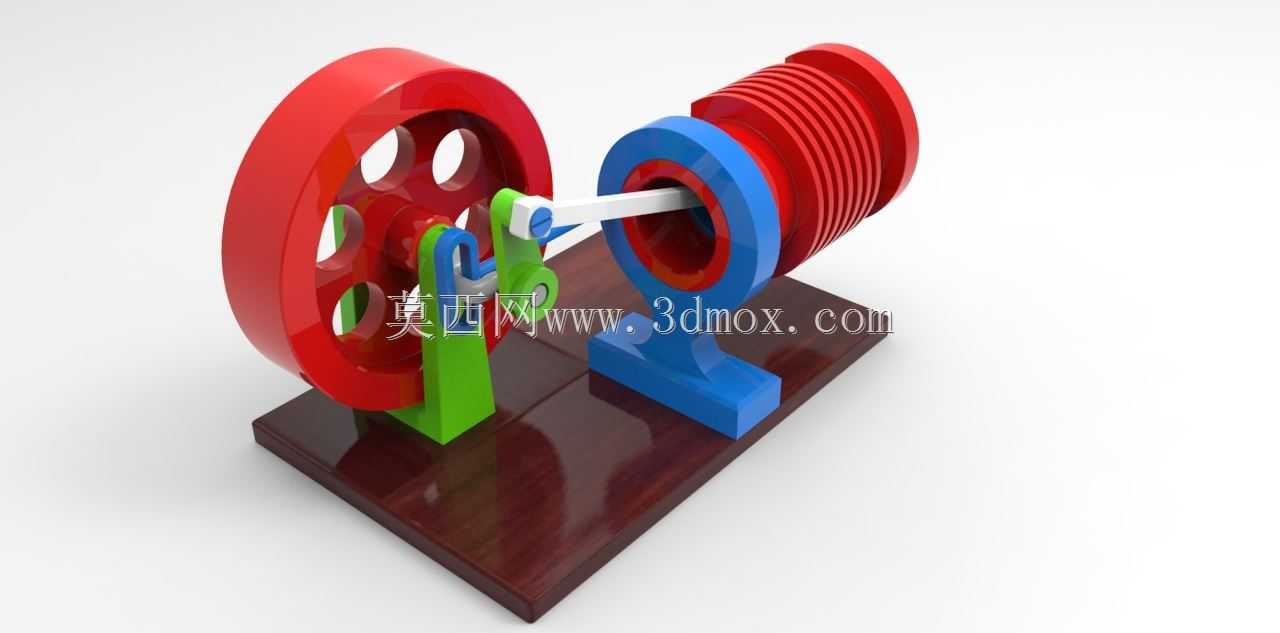

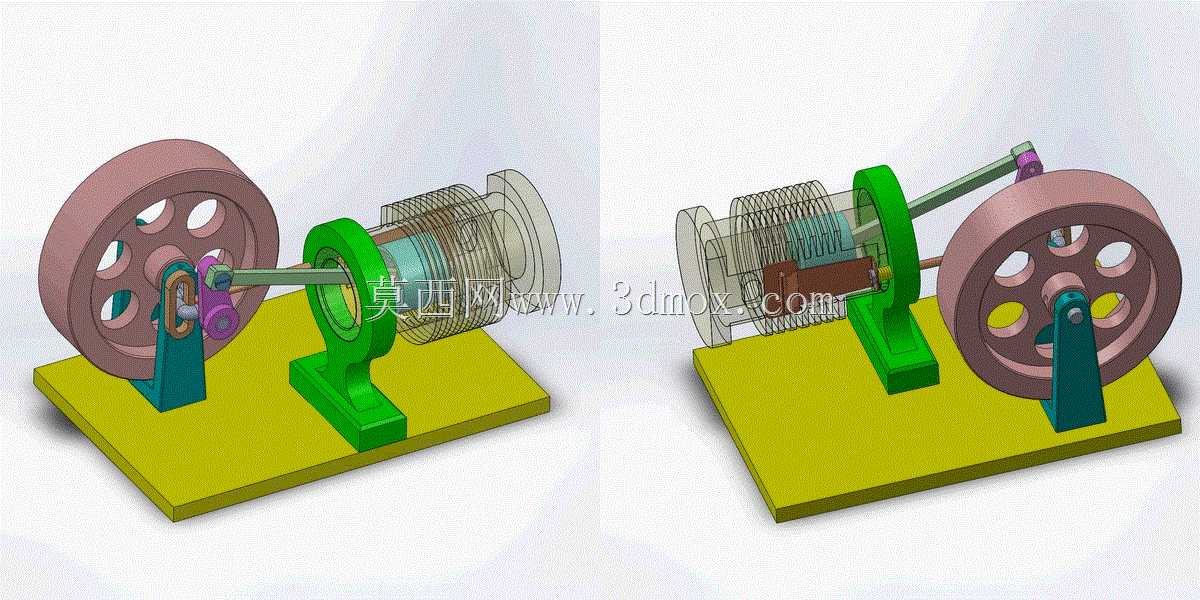

　　飞轮特意设置了带减重孔的辐板式结构，既保证转动惯量能够储存做功冲程的动能，带动整套机构顺利越过止点完成连续循环，又通过镂空设计降低整体自重，减少不必要的转动惯量损耗，支架部分采用分体式支撑结构，分别对飞轮转轴、气缸总成做独立支撑，保证各转动副的同轴度误差控制在合理范围，避免运转过程中出现卡滞。做功气缸采用透明可视化的缸体设计，能够直接观察到内部置换活塞的运动状态，学习者可以直观看到工质在冷热端之间的流动置换过程，配合外置的加热、冷却组件，就能完整演示斯特林循环的四个热力学过程。整套结构的运动副全部做了简化设计，没有冗余的复杂传动零件，既降低了加工装配的难度，也能让学习者快速拆解理解各部件的功能关联，在做结构验证时，

　　可直接通过调整曲柄偏心距、飞轮直径、气缸容积比等参数，测试不同结构参数对整机运转效率、启动温差阈值的影响，为小型低温差斯特林动力装置的原型验证提供直观的结构参考。安装层面，所有支撑件与底板的连接都采用定位止口设计，装配时不需要反复调整位置就能保证各部件的相对位置精度，转轴处预留的润滑间隙可适配常规固体润滑介质，长时间连续运转也不会出现过度磨损的问题。
