管式螺旋给料输送设备结构设计

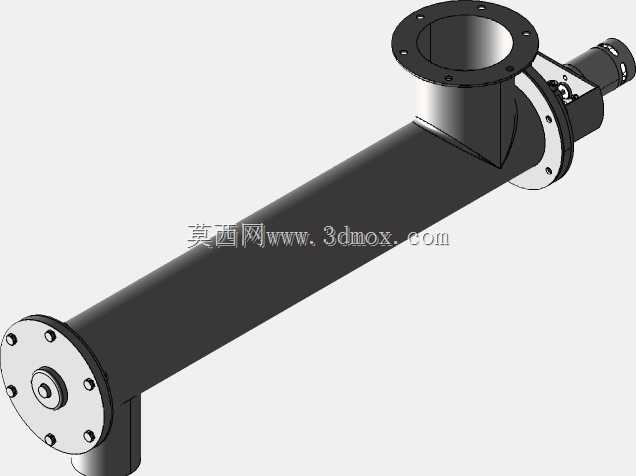

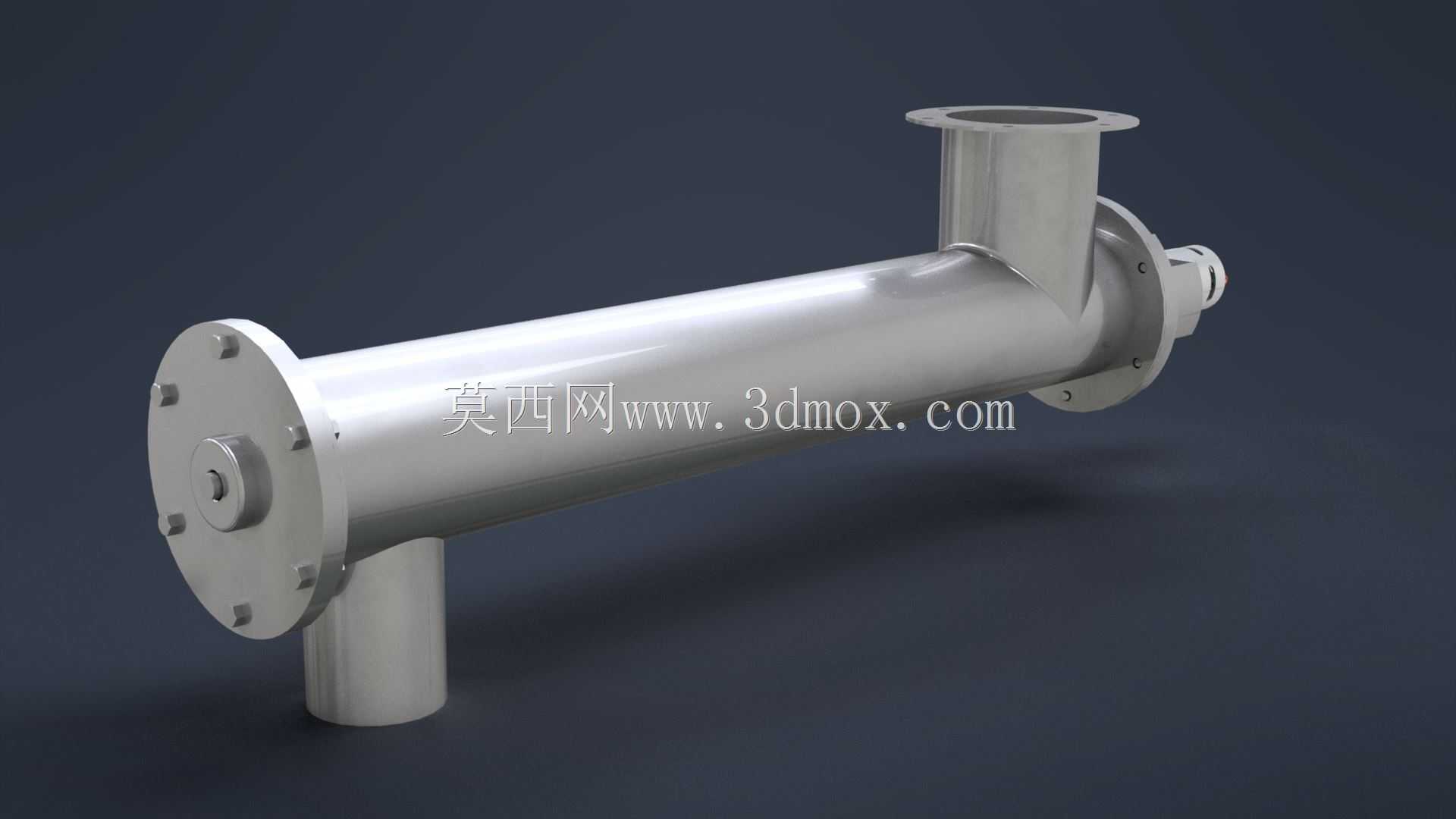

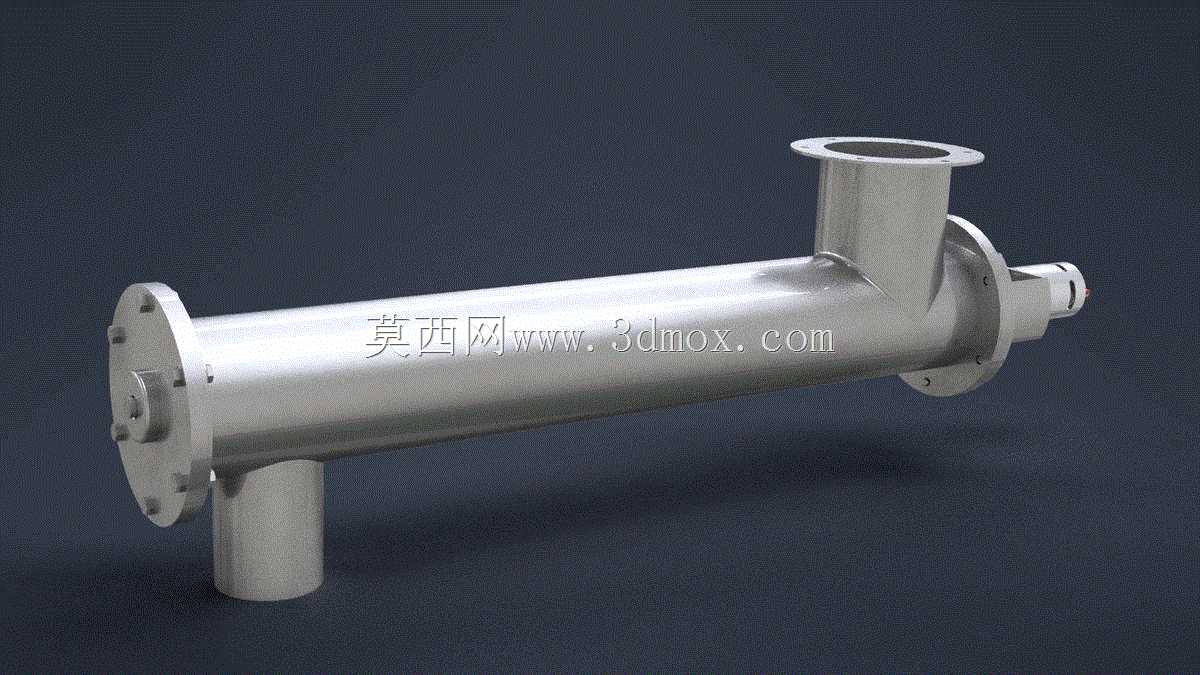

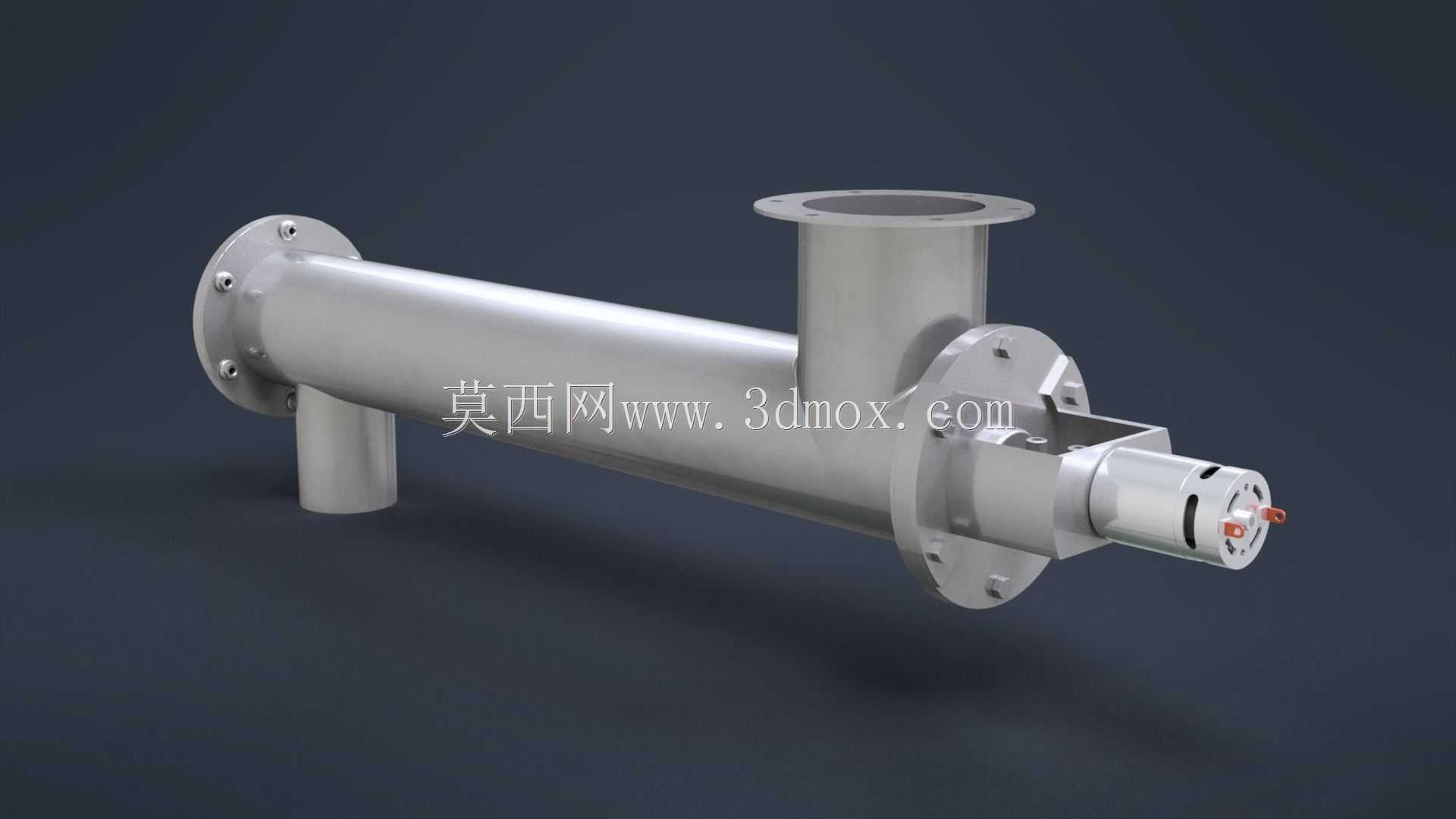

　　这款管式螺旋输送结构，主要面向粉体、小颗粒散料的密闭输送场景设计，常见于粮食加工、建材配料、化工原料投料、污水处理药剂投加等工况，能在输送过程中避免物料撒漏、扬尘，适配有密闭输送要求的生产环节。从结构设计来看，整体采用卧式圆管筒体作为物料承载腔，筒体两端采用法兰端盖做密封支撑，内置螺旋叶片轴作为核心推送部件，两端的轴承座预留了标准安装位，可适配不同规格的密封件与轴承选型，避免运行过程中出现物料卡滞、轴端漏料的问题。筒体上垂直设置的两个管口，上方为进料接口，可直接对接料仓下料口、计量设备出料端，下方为出料接口，可对接下游配料设备、输送管线或者料仓进料口，接口均采用标准法兰连接形式，安装时可直接匹配同通径的管道法兰，

　　不需要额外做转接结构。设计过程中重点考量了安装边界的适配性，筒体整体为等径直管结构，安装时可通过配套的管夹支架固定在设备机架或者土建平台上，水平安装时的支撑点间距可根据现场载荷调整，两端轴伸端的尺寸预留了联轴器安装空间，可直接对接减速电机输出轴，不需要额外加装过长的传动转接件。螺旋叶片的螺距、叶片与筒体内壁的间隙都按照常规散料输送的参数做了适配，针对流动性较好的颗粒物料，间隙控制在合理范围，既避免叶片刮蹭筒体内壁，也不会因为间隙过大导致物料回流影响输送效率。端盖位置的密封结构采用填料密封的预留设计，用户可根据输送物料的特性更换不同材质的密封填料，比如输送磨琢性较强的粉料时可更换耐磨填料，输送有一定腐蚀性的物料时可更换耐腐蚀密封件。

　　设备整体的外形轮廓规整，没有突出的不规则结构，在做生产线布局时，可直接沿着物料输送走向排布，不需要预留过多的侧向操作空间，日常维护仅需要定期检查两端轴承的润滑情况、密封件的磨损情况，拆解时仅需要拆卸两端法兰的连接螺栓即可抽出内部螺旋轴，检修操作的空间要求较低。在做三维建模时，所有连接孔位、法兰尺寸都按照常用的工程标准做了参数化设置，设计人员可根据实际输送量、输送距离调整筒体长度、螺旋轴直径、叶片螺距等参数，快速衍生出不同规格的同系列输送设备模型，不需要从零开始搭建结构。
