S型模块化转弯皮带输送线结构

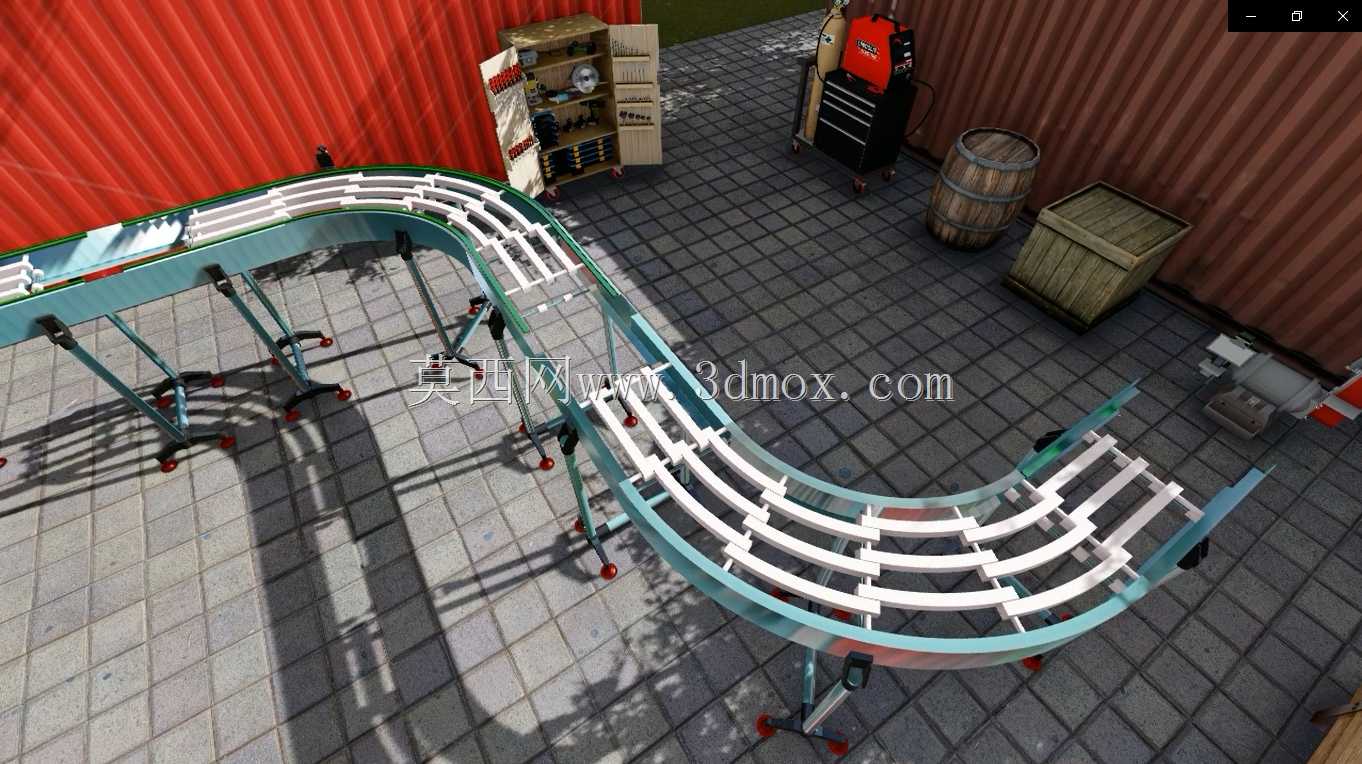

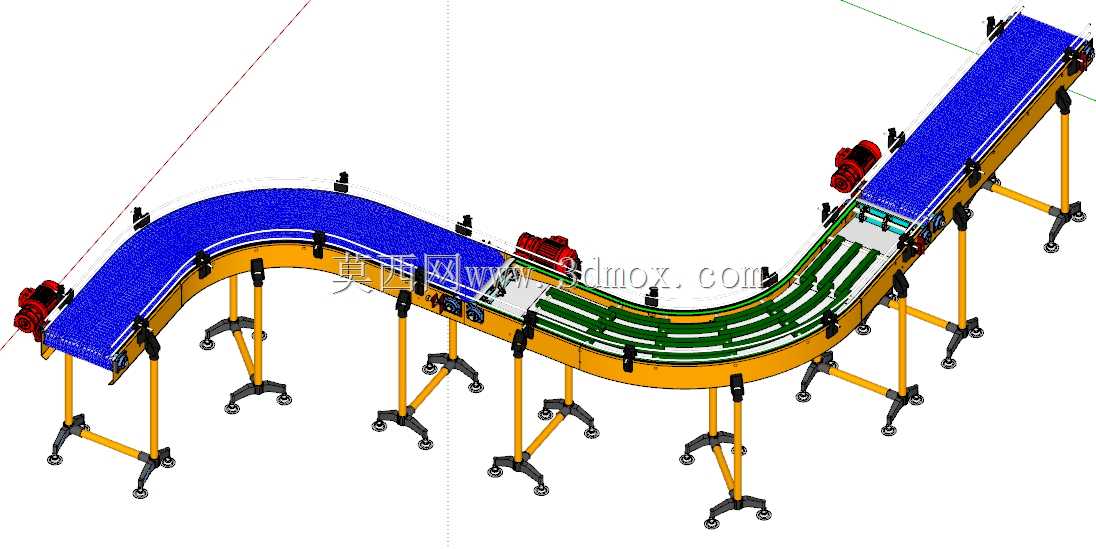

　　这套S型转弯模块化皮带输送结构，主要面向车间内部工序间物料转运、电商仓储分拣线、轻工产品组装线的空间适配需求，很多厂房受立柱、现有设备布局限制，直线输送无法完成跨工位的路径衔接，这种连续双弯的线体可以在有限占地内完成90度以上的路径转向，不需要额外增设转角移载机构，减少物料在不同输送段之间的转接落差与卡滞风险。线体采用分段模块化设计思路，每一段标准直段、弯段都采用统一的支腿连接接口与皮带张紧调节结构，现场安装时可以根据实际走线需求拼接不同角度的弯段与直段，不需要重新切割型材或重新加工安装孔位，支腿底部配备可调脚杯，能够适应车间地面30mm以内的高度差，安装时不需要额外做地面预埋找平，单段标准模块的宽度适配常规轻工产品、

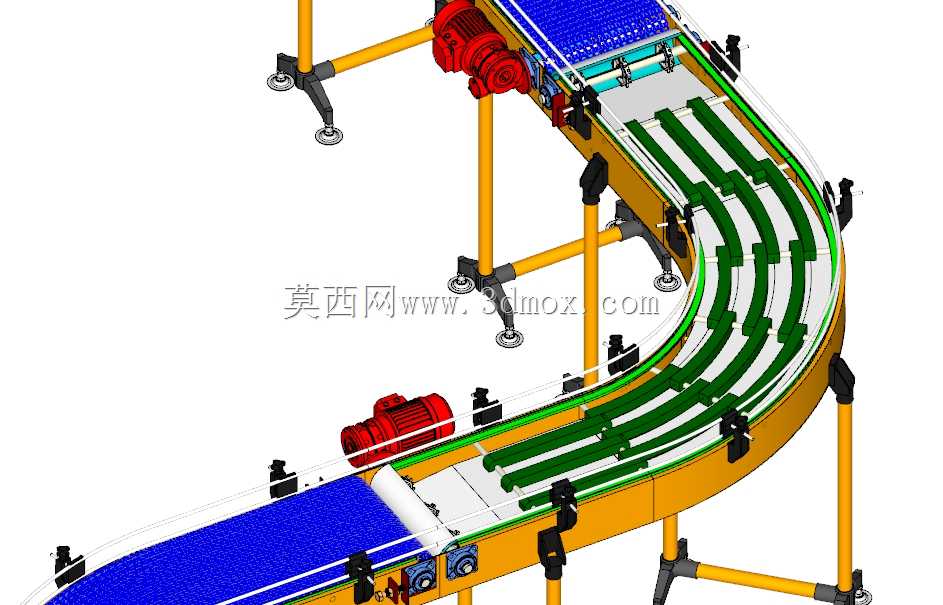

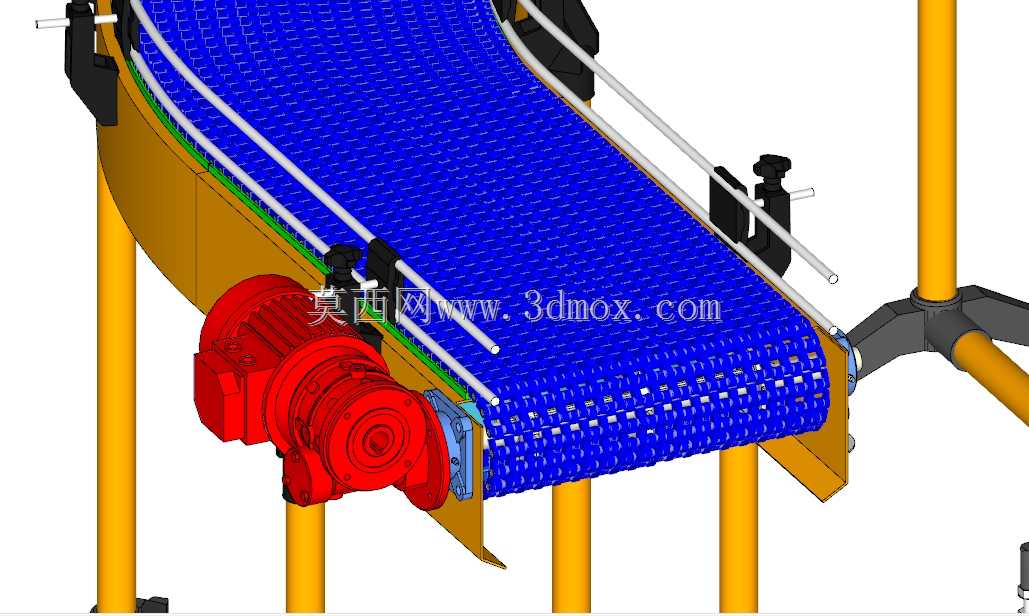

　　包装箱的输送尺寸，转弯段的导轨采用弧形导向条设计，避免皮带在高速运行时出现跑偏、侧边磨损的问题，皮带下方的承托采用密集分布的小直径托辊，转弯段托辊沿弧线切线方向布置，保证皮带在转弯过程中承托面始终平整，不会出现物料倾斜滑落的情况。线体的侧边护栏采用快拆结构，日常维护时不需要拆卸整体框架，就可以快速更换磨损的皮带或清理卡入缝隙的物料碎屑，张紧机构设置在每段模块的端部，调节时只需要转动端部的调节螺栓就可以完成皮带张紧度调整，不需要拆解线体框架。从安装边界来看，双S弯的整体走线可以在宽度2.5米、长度4米的占地范围内完成两次90度转向，相比两段独立转弯输送机加中间直线段的布局，能够节省至少30%的占地空间，

　　线体的进料端与出料端高度保持一致，能够直接对接前后段的同高度输送设备，不需要额外增设升降接驳台，适合电子组装、食品包装、电商仓储分拣等需要灵活调整线体布局的场景，设计时充分考虑了现场改造的适配性，所有连接螺栓都采用标准件，后期更换配件不需要定制特殊规格的零件，维护成本更低。转弯段的曲率半径经过反复校核，能够保证常规尺寸的纸箱、塑料周转箱在转弯过程中不会因为离心力出现偏移，输送速度在每分钟30米以内时，物料不需要额外设置挡块就可以平稳通过转弯段，线体框架采用轻量化的型材焊接结构，整体重量控制在合理范围内，现场移位时只需要拆卸模块间的连接螺栓就可以分段转运，不需要大型吊装设备。
