底部清洁用刷洗输送装置结构设计

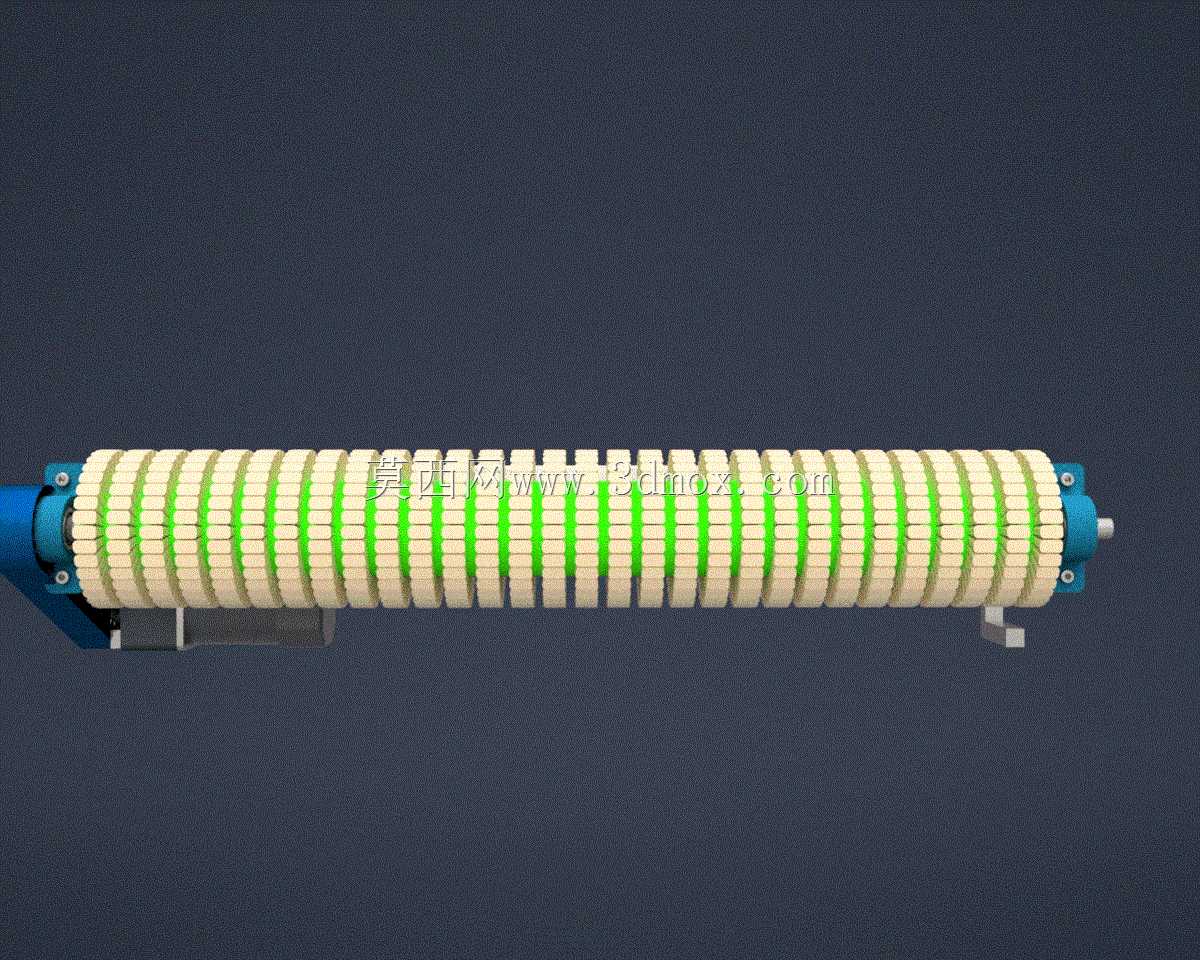

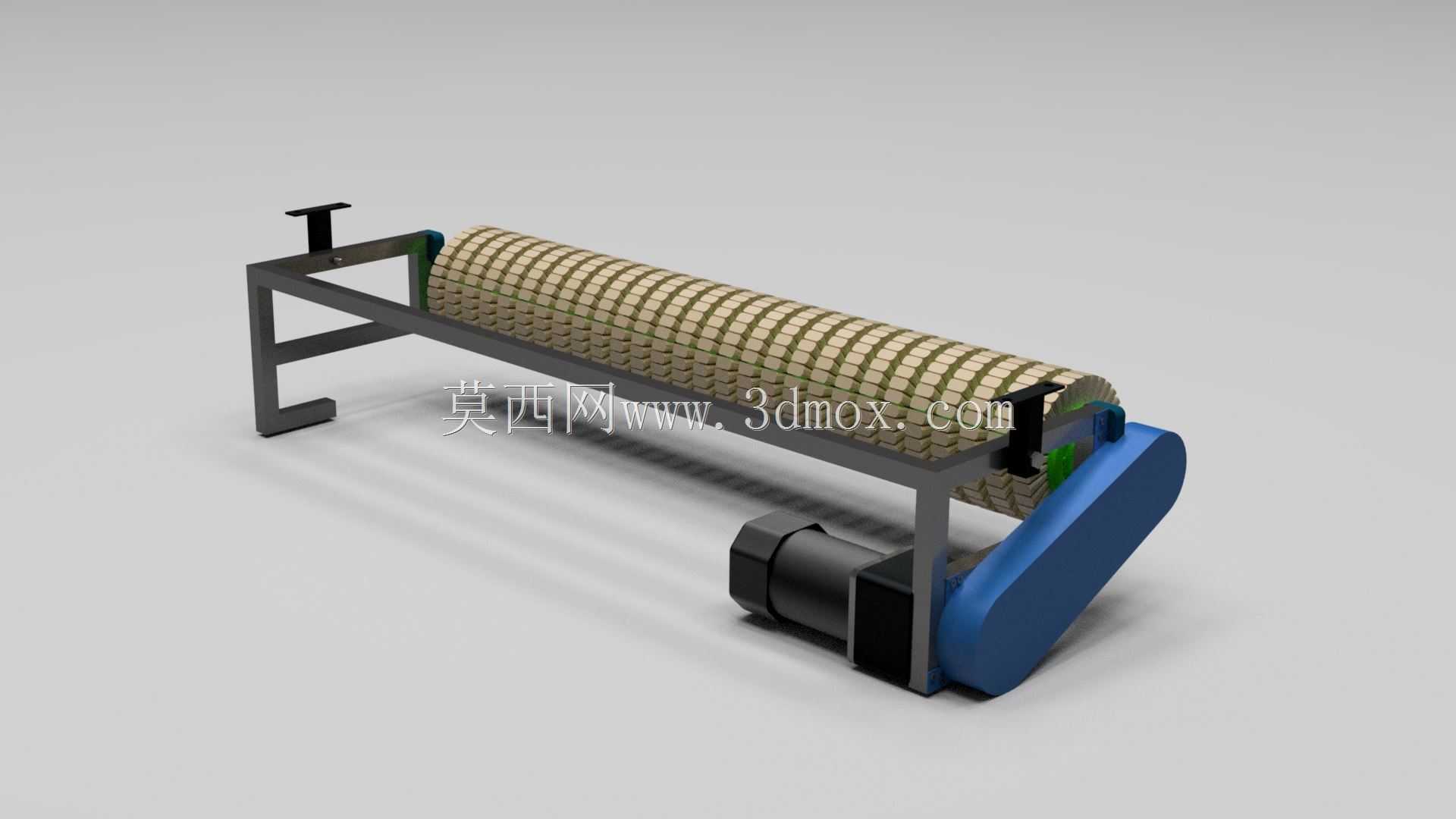

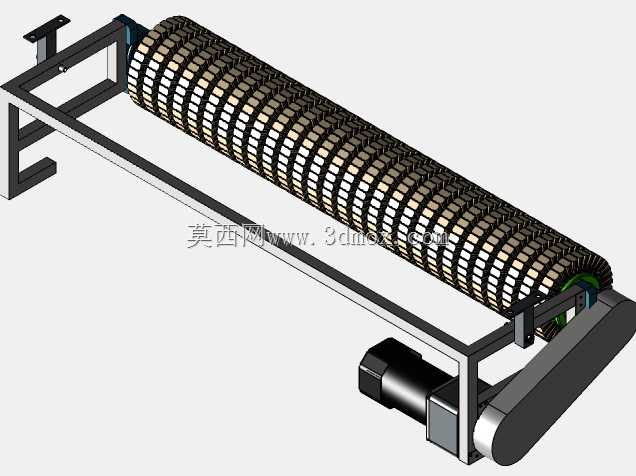

　　在散料输送、包装流水线、食品加工输送等连续生产场景中，输送带回程段的粘附残料一直是影响设备运行稳定性的痛点——残料堆积在托辊、改向滚筒位置会加剧皮带磨损，散落到地面还会增加车间清洁维护成本，部分粘性物料甚至会造成皮带跑偏、辊筒包胶腐蚀等问题，这款刷洗输送装置正是针对这类工况设计的回程段清洁组件。从结构设计逻辑来看，该装置采用悬臂式安装布局，主体支撑框架通过顶部的两个安装支耳可直接固定在输送机机架的回程段下方，不需要对原有输送机主体结构做大规模改动，安装支耳预留的长槽孔可适配不同宽度机架的安装孔位，调整范围覆盖常规轻型到中型带式输送机的机架型材尺寸。核心清洁执行部件为横向布置的毛刷辊，辊体表面采用密集排布的耐磨尼龙刷丝，

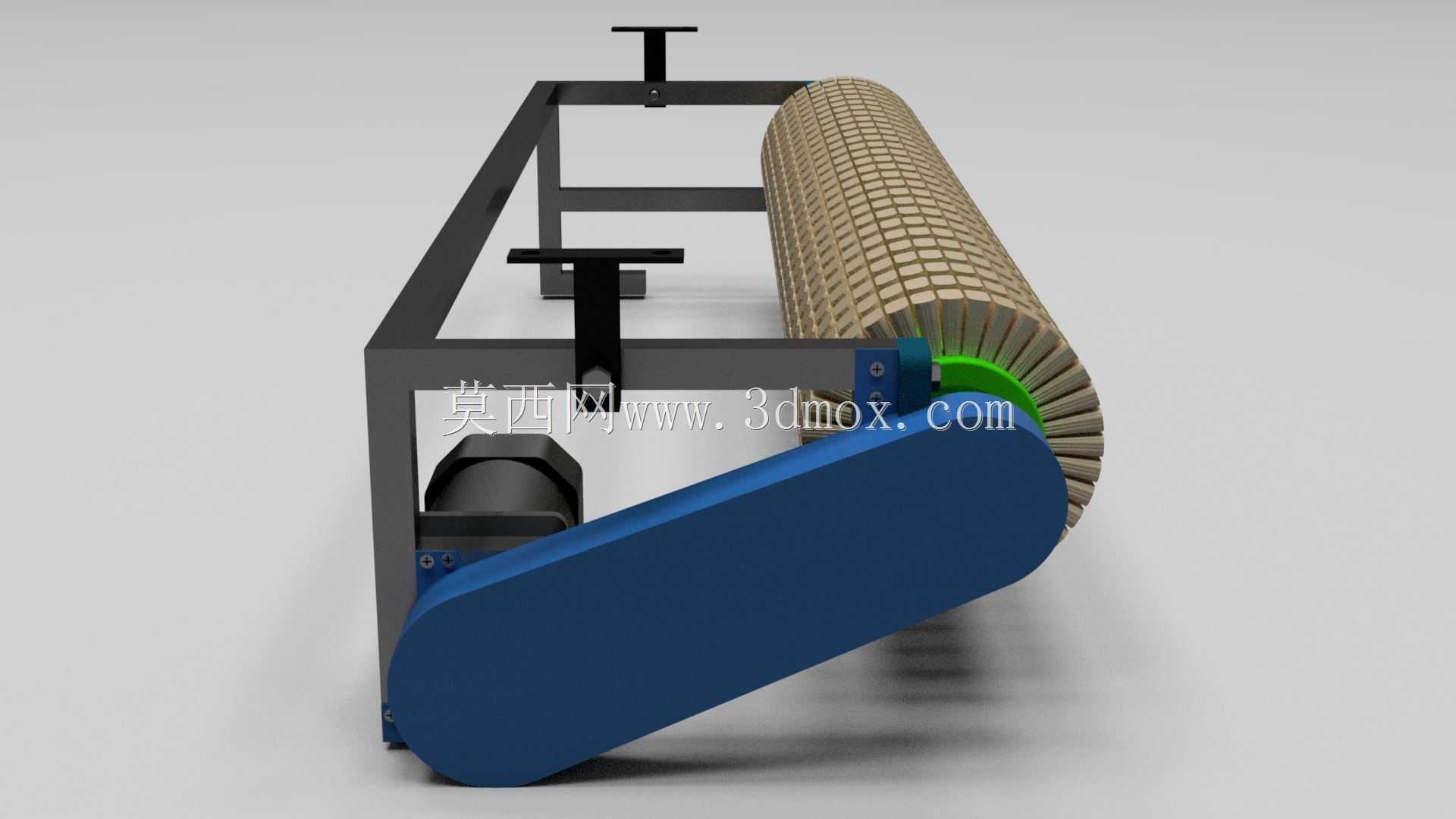

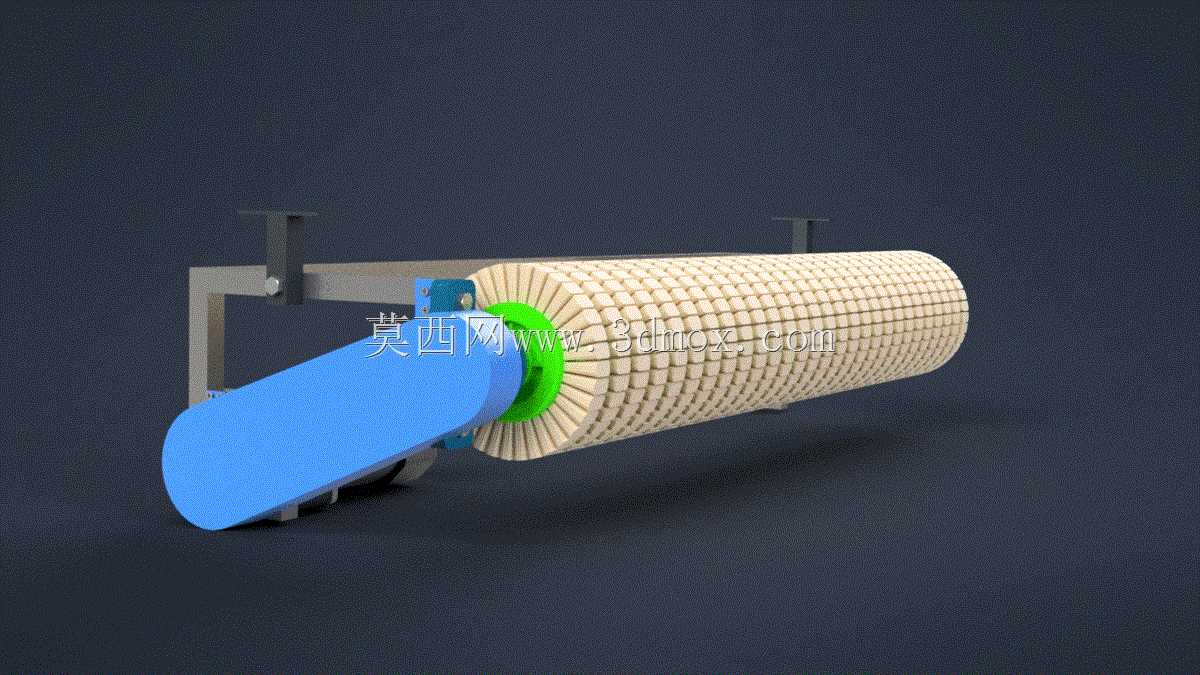

　　刷丝的探出长度经过匹配计算，安装后刷丝与输送带下表面保持1-2mm的压缩过盈量，既能保证刷丝充分接触皮带表面刮除粘附物料，又不会因压力过大造成皮带额外磨损、增加驱动负载。毛刷辊的驱动端通过侧置的蓝色护罩内部的链传动结构连接动力输入，传动侧采用链轮配合齿轮的减速结构，可直接对接输送机原有驱动回路的动力输出，不需要额外配置独立驱动电机，降低了设备改造成本与布线复杂度；护罩结构完全包覆传动部件，可避免清洁过程中飞溅的物料、粉尘卡入传动啮合位置，延长传动件的维护周期。非驱动端采用带密封轴承的支撑座，轴承座内置防尘密封圈，适配多粉尘、多飞溅碎屑的生产工况，减少日常注脂维护的频次。从安装边界来看，

　　装置整体沿输送带宽度方向的长度可根据不同带宽做模块化调整，垂直方向的高度可通过支撑框架上的调节槽做上下微调，适配不同厚度、不同下垂量的回程皮带安装需求；装置整体的横向宽度控制在机架内侧安装空间范围内，不会超出输送机原有设备的占地边界，可直接在现有生产线上加装，不需要额外预留操作空间。实际运行过程中，毛刷辊的转动方向与输送带回程运行方向相反，通过相对运动的刷扫作用力将皮带表面粘附的粉料、颗粒残料、湿粘附着物刷落，刷落的物料可直接落入设备下方的收集斗或者回程段的接料槽内，避免物料散落造成的二次污染。相较于传统的弹簧清扫器、合金刮板清扫器，这种毛刷式清洁结构对皮带接头、局部修补的皮带表面损伤更小，不会刮伤皮带的修补层，同时对粉状、湿粘性物料的清洁效果更优，不会出现刮板卡滞、物料挤入刮板与皮带间隙的问题。
