Wiebrook40毫巴径向安装压力表结构

　　这款微压量程压力表主要面向低压工况的压力检测需求，常见应用在通风管网压力监测、燃气低压管路压力巡检、洁净室压差配套检测、小型气动系统低压回路监测这类场景，量程覆盖0到40毫巴的微压区间，刚好适配常规压力表无法精准覆盖的低压测量段，避免大量程表测微压时出现的读数偏差大、响应滞后的问题。从结构设计来看，整体采用径向取压的安装形式，底部的外螺纹取压接头直接和被测管路连通，接头上方的六角锁紧结构可以配合扳手完成安装紧固，不需要额外加装转接支架就能直接固定在管路面板或者设备侧壁上，安装时的预留空间只需要覆盖表壳圆周直径加上接头的轴向长度即可，表壳采用圆形卷边结构，表盘和表壳的配合处做了压合密封，能阻挡常规工况下的粉尘、水汽侵入表内，

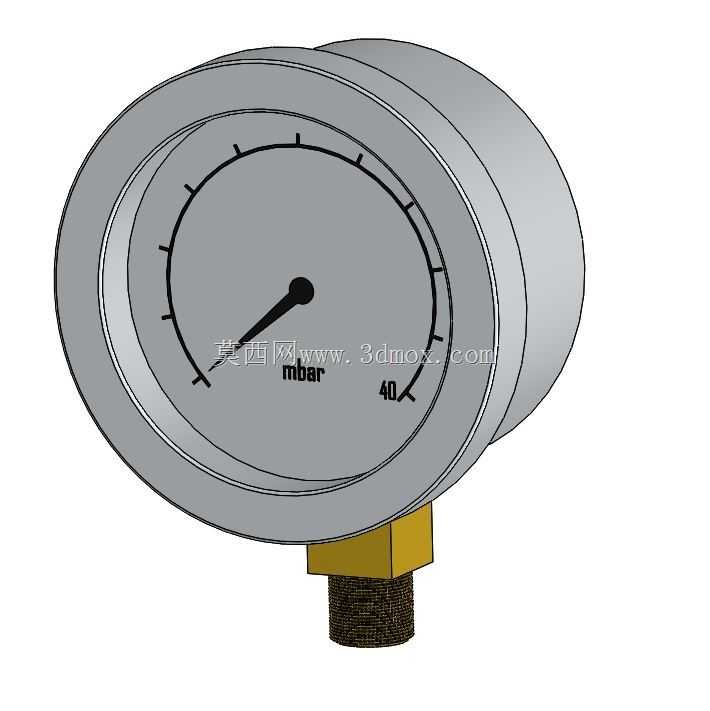

　　避免传动机构卡涩影响测量精度。表盘刻度采用均匀分度设计，刻度线从0位开始沿圆周均匀排布到40毫巴满量程位置，指针的回转中心和表盘圆心完全同轴，指针尖端刚好覆盖刻度线的内圈位置，读数时不会出现视差偏移，表盘上明确标注了mbar压力单位，现场操作人员可以直接读取数值不需要额外换算。设计过程中优先考虑了微压测量的灵敏度需求，内部的弹簧管选用薄壁弹性材质，在40毫巴的微压作用下就能产生足够的弹性形变带动指针偏转，同时传动齿轮组做了间隙补偿设计，来回升压降压过程中不会出现明显的回程差，保证测量数值的可靠性。表壳的轴向厚度做了优化，在保证内部机构有足够安装空间的前提下尽可能压缩整体厚度，适合安装在空间紧凑的设备面板上，

　　不会因为仪表突出过多影响周边管线排布或者人员操作，取压接头的螺纹规格选用通用管螺纹，和市面上常规的低压管路接头可以直接适配，不需要单独定制转接件，现场安装更换的效率更高。日常使用中，这类微压表不需要额外的配套辅助部件，直接通过螺纹拧入被测取压口就能投入使用，表盘的玻璃面采用高透材质，即使在光线一般的车间环境里也能清晰识别指针位置，快速判断当前压力值是否在正常工况区间。
