带法兰底座六角连接阀组件工程设计

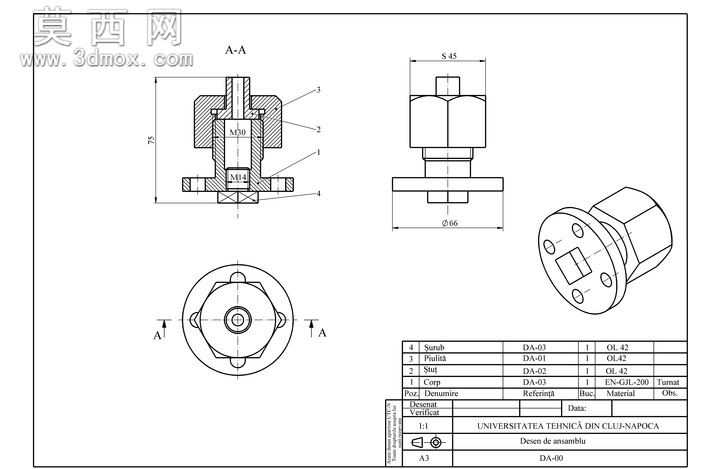

本作品为带法兰底座的六角连接阀组件三维设计及配套二维工程图，建模阶段采用三维设计软件完成全参数化构建，首先对阀组件的各组成零件进行单独建模，涵盖顶部六角操作段、中间阀芯装配腔、底部法兰连接盘三个核心结构模块。建模过程中严格遵循机械设计公差规范，对顶部六角头的对边尺寸、法兰盘的安装孔位分布、阀芯腔的同轴度要求均做了参数化约束，确保各零件装配后无干涉，可实现真实的装配运动模拟。材质配置方面，针对不同零件的功能属性分配对应材质，阀体主体采用金属钢材质，设置哑光金属质感与细微的机加工纹理，密封件部位配置橡胶材质的半哑光弹性质感，法兰安装面做了精加工的高光金属面处理，渲染阶段采用正交视图与剖视视角结合的方式，既清晰展示外部结构形态，也通过A-A剖视图完整呈现内部阀芯、密封件、紧固件的装配层级关系。二维工程图部分严格遵循机械制图国家标准，配置了全剖主视图、俯视图、侧视外形图以及轴测立体图四个视图维度，完整标注了各关键尺寸，包括顶部六角头对边尺寸5.45、法兰盘直径86以及各安装孔的位置度参数，同时配套了零件明细栏，标注各组成零件的数量、材质与技术要求。设计思路围绕该阀件的实际安装使用场景展开，底部法兰盘设置四个均布安装孔，可实现与管路端的稳定法兰连接，顶部六角结构适配标准扳手操作，可实现阀芯的启闭调节，内部流道做了平滑过渡设计，可降低流体通过时的阻力损失，整体结构紧凑，装配逻辑清晰，既满足三维模型的结构展示需求，也可通过配套二维工程图直接指导生产加工，所有建模特征均保留参数化编辑属性，可根据实际使用工况调整尺寸参数，适配不同通径、不同压力等级的管路使用需求。
