吉瓦维传感器安装支架结构设计

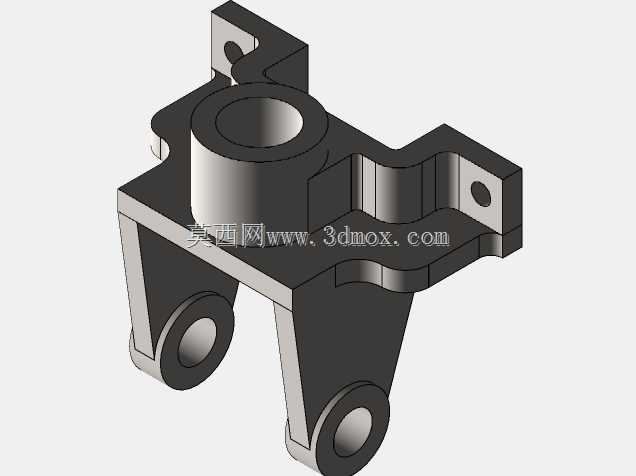

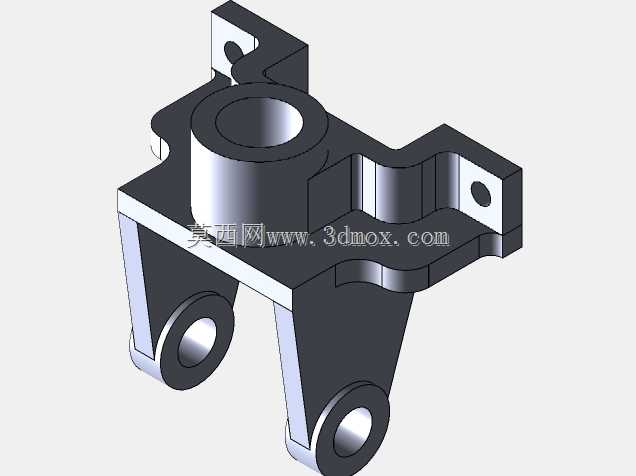

　　该结构件属于传感器配套安装支撑类构件，主要应用于工业传感检测场景中，为传感检测单元提供稳定的安装基准与多自由度铰接适配能力，常见于自动化产线位置检测、设备运行状态监测、工程机械位移反馈等需要传感器灵活调整安装位姿的工况。从功能特性来看，构件主体采用一体式铸造成型后机加工的工艺思路设计，顶部设置带同轴通孔的柱状安装座，可直接穿装传感器主体或配套的传感检测轴，孔位公差按H7级精度预留，保证传感单元安装后无径向窜动，检测数据稳定。主体向两侧延伸出带安装孔的翼型支耳，支耳上的通孔用于将整个构件固定在设备机架或安装基板上，支耳与主体连接处做了加厚过渡处理，避免设备运行过程中振动导致连接部位出现应力断裂。

　　构件下部延伸出两个对称分布的带孔铰接支腿，支腿上的同轴通孔可配合销轴实现与其他联动构件的铰接连接，当被检测部件产生位移或角度偏转时，铰接结构可带动上部安装的传感器同步动作，实时反馈位置变化量，适配需要随动检测的工况需求。设计过程中优先考虑了安装边界的适配性，整体结构外轮廓无突出锐边，所有安装孔位的中心距均按常用工业传感器安装标准预留，顶部安装座的中心高度与下部铰接孔的中心距经过匹配计算，保证随动过程中传感器的检测行程处于有效量程范围内，不会出现超程损坏或检测盲区。两侧安装支耳的孔位采用长圆孔与圆孔组合的设计思路，安装时可根据实际装配需求微调固定位置，补偿机架加工带来的位置误差，降低现场装配的难度。

　　构件的壁厚设计兼顾了结构强度与轻量化需求，非受力部位做了局部减薄处理，受力集中的铰接部位、安装座部位做了加厚加强，整体重量控制在合理范围内，不会给随动机构带来额外的负载负担。铰接孔内预留了衬套安装位，实际使用时可压装铜衬套减少铰接转动过程中的磨损，延长构件的使用寿命，日常维护时仅需更换衬套即可，无需更换整个构件，降低后期运维成本。
