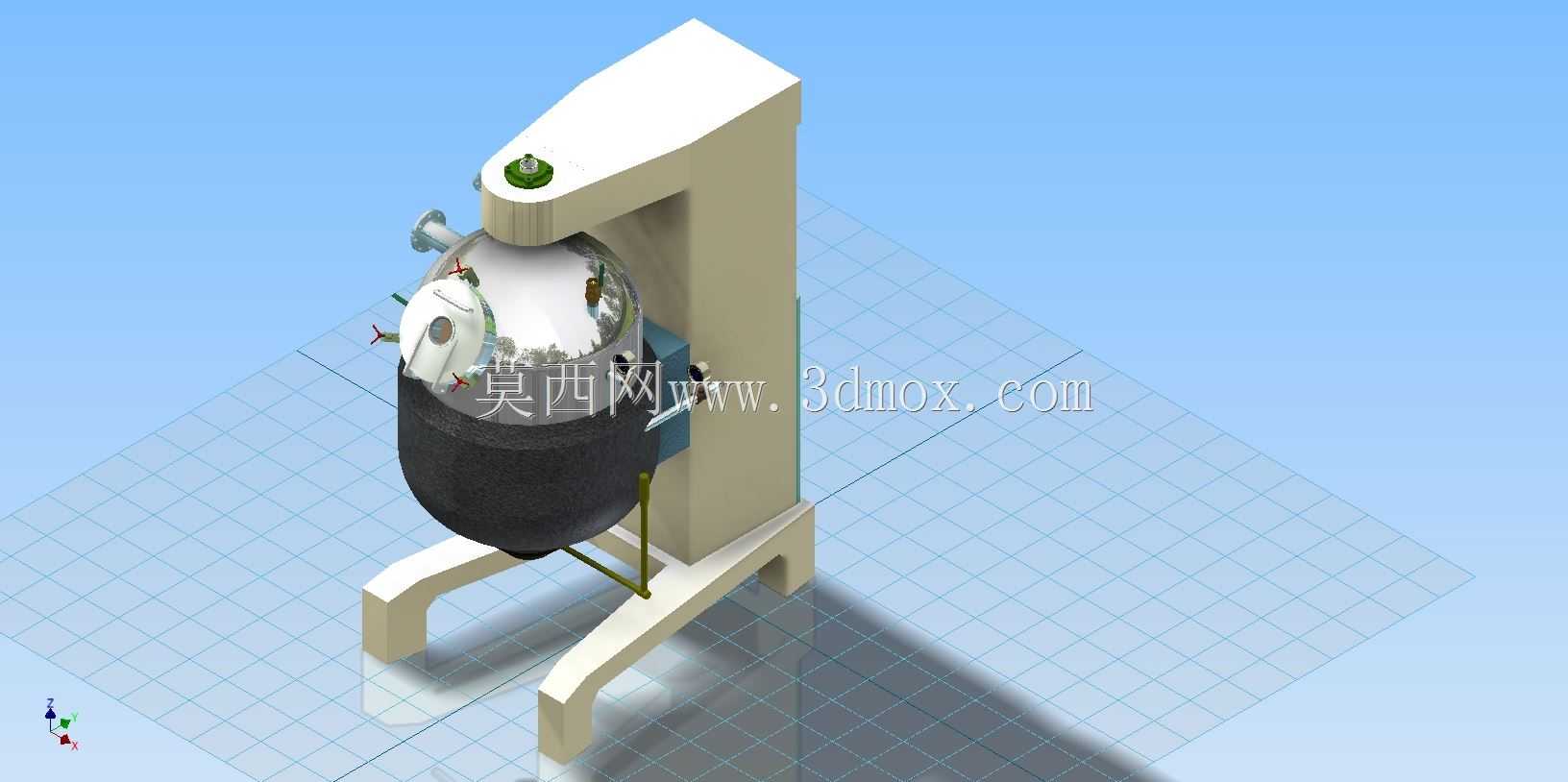

立式搅拌混合反应设备结构设计

　　该立式混合设备的结构设计，首先围绕多相物料均质混合的核心工况展开，罐体下部采用锥底收口结构，可在排料阶段最大限度减少罐内物料残留，避免不同批次物料交叉污染，适配小批量多品种的精细化工、食品配料类生产场景。罐体上部的封头采用快开式人孔与多组工艺接口布局，可根据实际生产需求加装温度检测探头、加料管路、真空抽气接口，满足常压、微压工况下的混合反应作业需求。

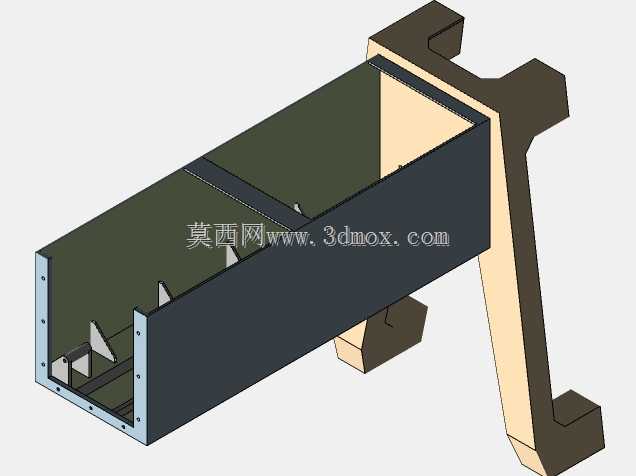

　　设备的支撑框架采用一体式弯板焊接结构，底部的三个支脚呈120度均匀分布，支脚底部预留了地脚螺栓安装孔位，安装时可直接与车间预埋钢板焊接固定，整套设备的安装占地边界控制在1200mm×1200mm范围内，罐体总高度约2100mm，可适配常规层高3米以上的生产车间，无需额外改造厂房空间。驱动单元布置在罐体顶部的悬臂支架上，支架与罐体之间采用螺栓连接，后期维护时可直接拆解吊装驱动组件，无需整体挪动罐体，降低运维拆装的工作量。

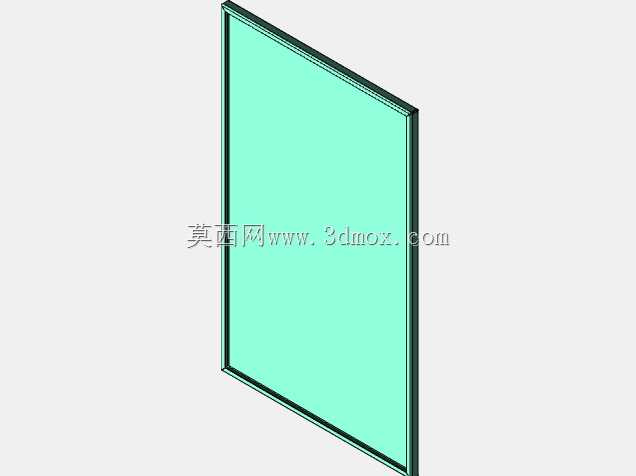

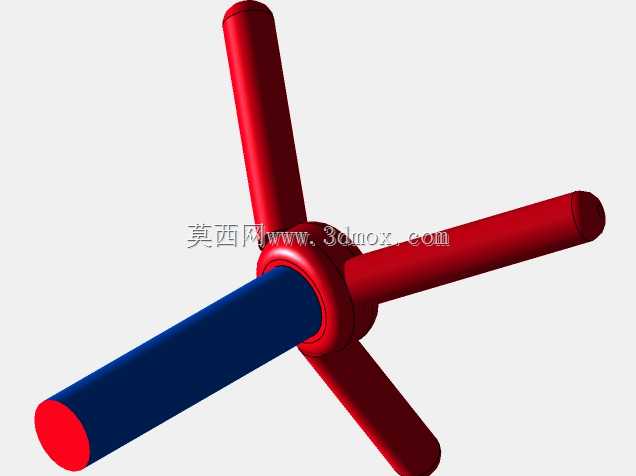

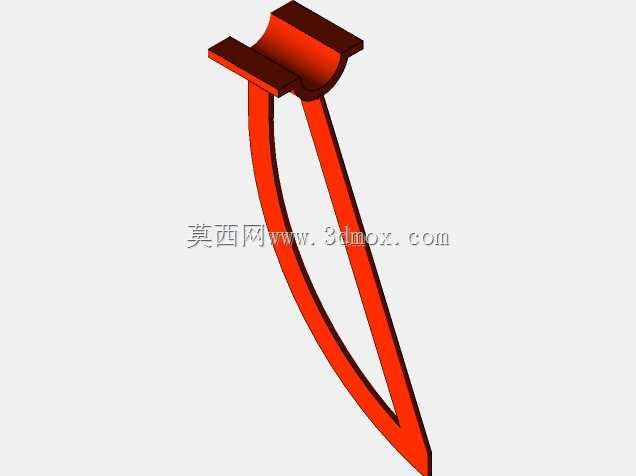

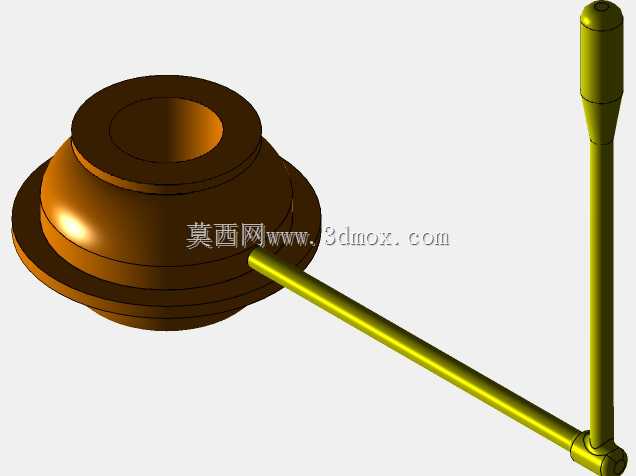

　　搅拌轴的密封结构采用机械密封加填料密封的双重组合，可有效避免粉状、浆状物料在搅拌过程中从轴缝溢出，搅拌桨采用组合式桨叶设计，底层为涡轮式分散桨，可将罐底沉积的重质物料向上推送，上层为推进式桨叶，带动上层液流形成轴向循环，避免物料分层。罐体侧面设置的观察视镜采用钢化硼硅玻璃材质，可在设备运行过程中直接观察内部物料混合状态，无需停机开盖，提升生产过程的可控性。

　　设计阶段针对罐体的受力状态做了有限元校核，罐壁厚度根据容积大小匹配对应板材厚度，在满载物料的工况下，罐壁变形量控制在允许范围内，支脚的承重载荷预留了1.5倍的安全系数，可应对满载启动、急停时的冲击载荷。设备的所有外露棱角均做了倒圆角处理，避免生产运维过程中磕碰伤人，罐体外部预留了保温层安装空间，如需控温工况可直接在罐壁加装夹套或者外敷保温层，适配不同工艺的温度控制需求。
