小型手摇压面制面设备结构设计

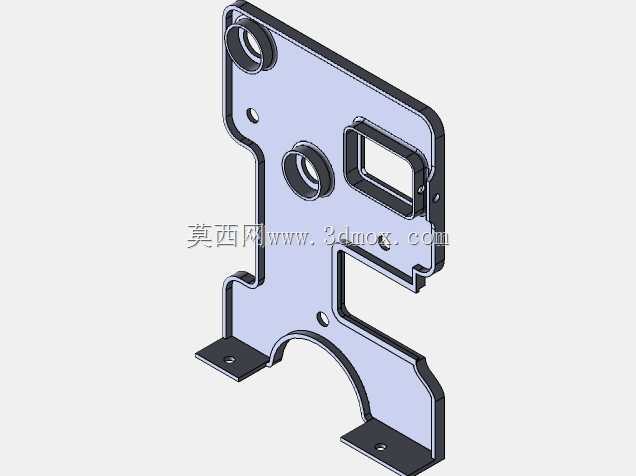

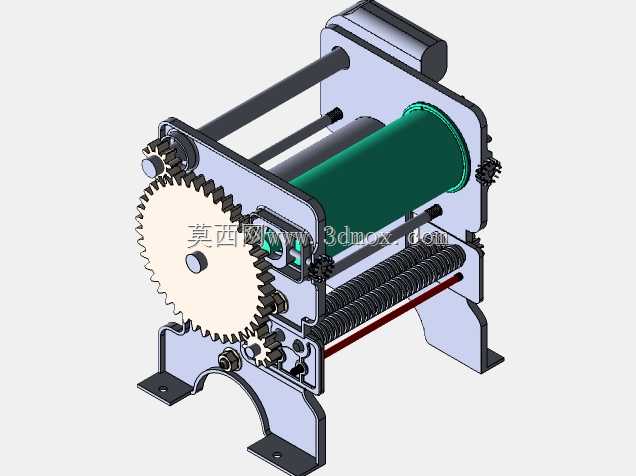

　　这套小型压面制面设备的三维结构，主要面向家庭作坊、小型餐饮门店的鲜面制作场景，也可作为食品加工实训课程的结构演示教具使用，核心用途是将揉制好的面团通过连续辊压形成厚度均匀的面片，也可通过配套的切面辊组将面片分切为不同宽度的鲜面条，替代传统手工擀压的高强度重复劳作，提升面食制作的效率与成品一致性。从结构设计逻辑来看，整套设备采用双侧立式支撑板作为承载基体，所有传动、压辊组件均安装在两侧支撑板之间，安装时只需保证两侧板的平行度公差控制在0.1mm以内，即可避免压辊运转时出现偏磨、面片厚度不均的问题，设备底部预留的两个带孔安装支脚，可通过螺栓固定在木质或金属工作台面上，安装边界尺寸适配常规家用厨房操作台、小型餐饮后厨的操作台面宽度，

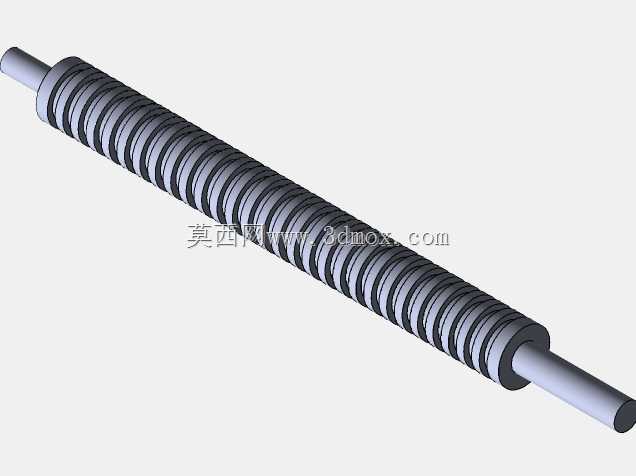

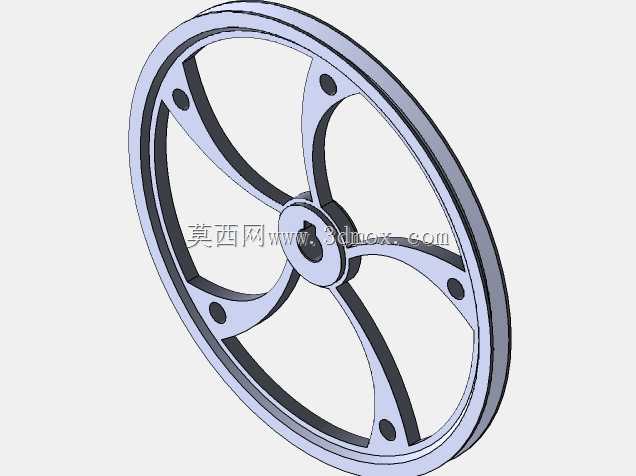

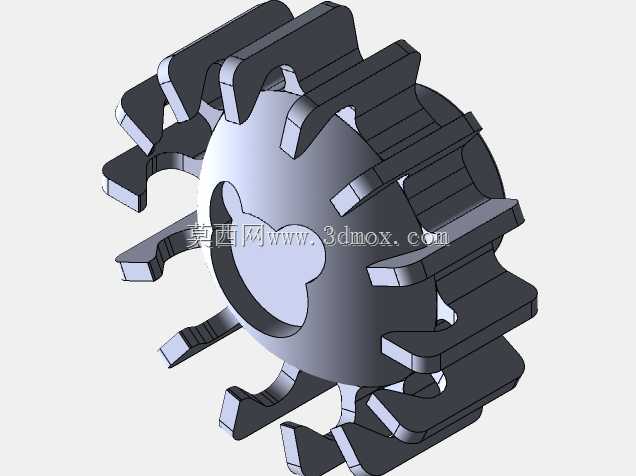

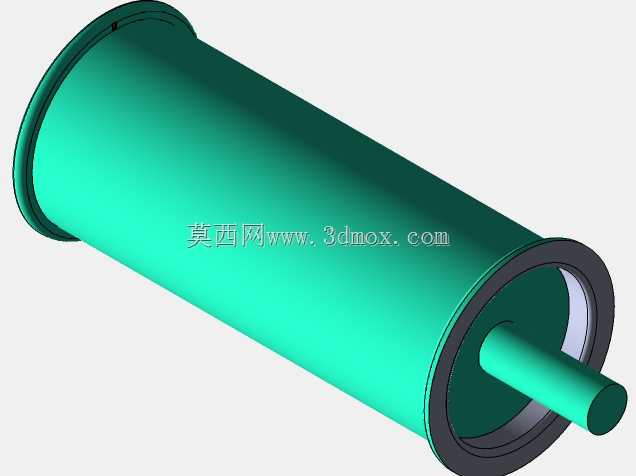

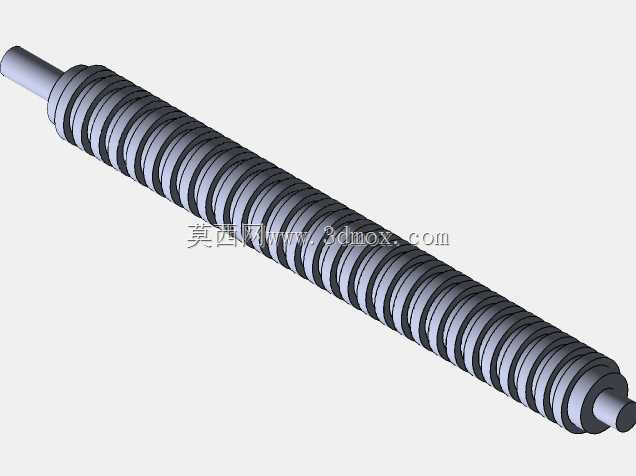

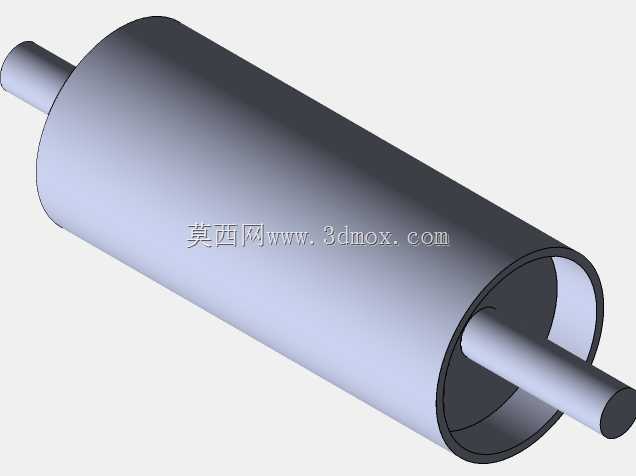

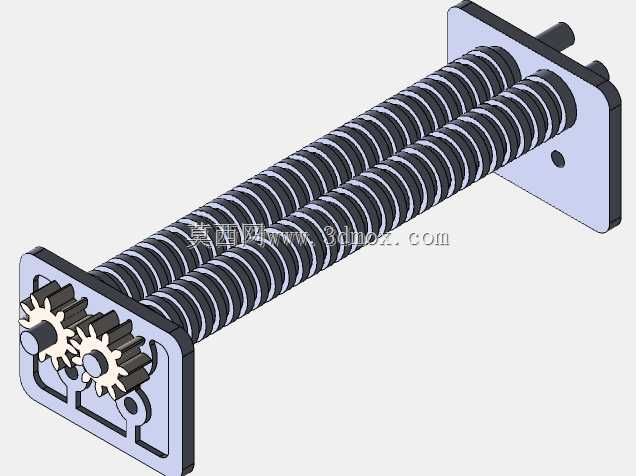

　　不会占用过多操作空间。传动部分采用外露渐开线圆柱齿轮组传递动力，大直径主动齿轮搭配手摇柄输入动力，通过不同齿数的齿轮啮合将动力同步传递给上下布置的压面辊，齿轮传动比经过匹配计算，保证手摇输入转速在每分钟30-40转的舒适区间时，压辊的线速度适配手工送面的节奏，不会出现转速过快拽拉面团、转速过慢压面效率低下的问题；外露齿轮的设计也方便日常使用后的面粉残留清理，避免长期积粉导致的齿轮卡滞。压辊组件分为上下平行布置的光面压辊与带槽切面辊，光面压辊表面做光滑处理，辊间间隙可通过侧方的调节旋钮微调，适配不同厚度面片的压制作业需求，从初始的厚面片经过2-3遍逐次调小间隙的辊压，即可形成韧性适中、厚度均匀的面片；当需要制作面条时，

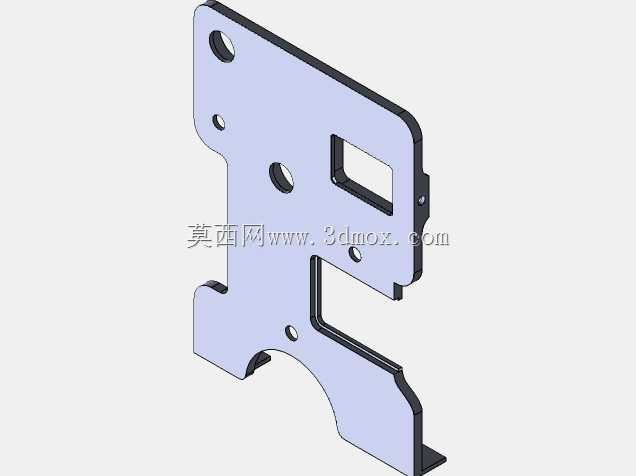

　　更换对应槽宽的切面辊组，即可将压好的面片分切为圆面、扁面等不同规格的成品。整套结构没有复杂的电控元件，纯机械传动的结构可靠性高，日常维护只需定期在齿轮啮合处、压辊转轴位置加注食品级润滑脂即可，长期使用也不易出现故障；两侧支撑板采用折弯成型的钣金结构，在保证结构刚度的同时控制整体重量，方便设备的挪动与收纳，辊组的安装轴端设计有快拆结构，无需专用工具即可快速拆下压辊进行深度清洁，符合食品加工设备的卫生使用要求。设计过程中特意对齿轮的啮合侧隙做了优化调整，避免传动过程中出现过大的回差，保证压辊转动的同步性，防止面片在辊压过程中因两侧辊速差出现扭曲变形的问题，支架底部的弧形避让结构，可在设备下方放置接面托盘，方便压好的面片或面条直接落入托盘内，减少操作过程中的物料转移步骤。
