巧克力加工用五辊研磨设备结构设计

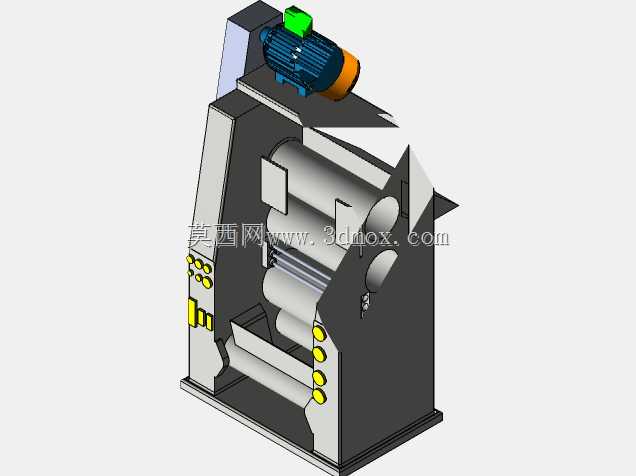

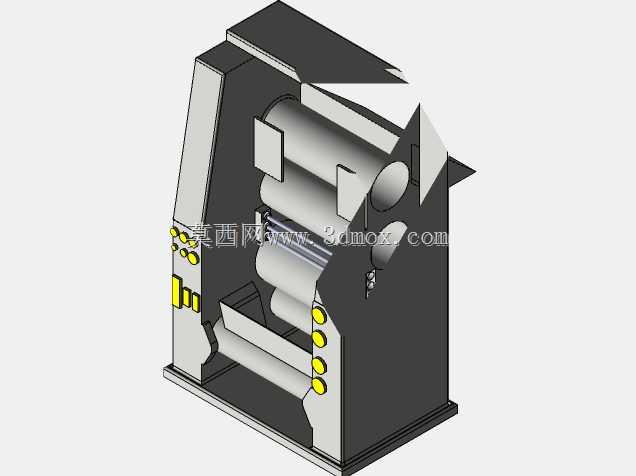

　　在巧克力规模化生产的浆料精磨工序中，五辊研磨设备是决定终产品口感细腻度的核心加工单元，区别于常规球磨设备的冲击式破碎逻辑，该类设备依靠叠放辊组的差速剪切与挤压力完成物料超细化处理，能够稳定将浆料颗粒粒径控制在20-25微米区间内，消除食用时的粗粝颗粒感，同时在研磨过程中完成物料的初步均质浓缩，让可可脂与其他配料充分融合，凸显巧克力本身的风味层次。从结构设计逻辑来看，整套设备采用立式框架式承载结构，五根研磨辊沿垂直方向叠放排布，相邻辊组采用反向旋转的差速设计，辊间间隙可沿物料输送方向逐级调小，物料从最上方辊组进料后，依靠辊面摩擦力与重力依次通过各级研磨间隙，每经过一组辊隙就受到一次压缩与剪切作用，颗粒粒径被逐级细化，

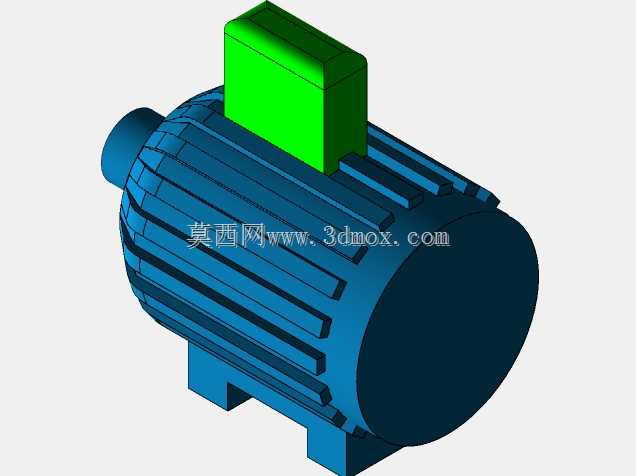

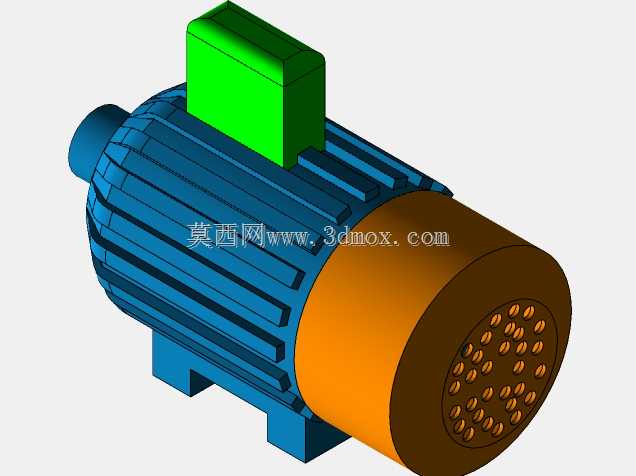

　　最终从最下方辊组出料收集。驱动单元布置在设备顶部机架位置，通过传动结构分别为五根辊轴提供匹配的转速差，避免同速辊组无法形成有效剪切力的问题，机架侧面设置多组调节手轮，分别对应各级辊隙的微调机构，可根据不同配方的浆料特性、目标粒径要求灵活调整间隙大小，适配黑巧克力、牛奶巧克力等不同品类的加工需求。设备的安装边界需要结合车间产线布局预留操作与维护空间，主体机架采用立式落地安装，底部设置固定安装孔位，可直接通过膨胀螺栓固定在硬化车间地面，进料端高度匹配上游混料设备的出料口高度，出料端可直接对接下游的精炼、调温设备，形成连续化生产链路。设备侧面预留传动部件的维护开口，日常检查辊面磨损、传动件润滑状态时无需完全拆解机架，

　　辊面采用高硬度耐磨材质加工，长期接触高粘度可可浆料也不易出现点蚀、拉毛问题，避免辊面缺陷在浆料中引入杂质或造成粒径分布不均。在实际生产场景中，该类设备除了巧克力加工领域，也可用于其他高粘度膏状物料的超细化研磨，相比三辊研磨设备，五辊结构的连续加工效率更高，单次通过即可达到目标粒径要求，无需反复循环研磨，能够有效降低物料在研磨过程中的温升，避免可可脂等热敏性成分因高温出现风味劣变。设备的安全防护结构覆盖传动区域与辊组操作侧，防止生产过程中操作人员意外接触转动部件，外露的调节部件设置位置标识，操作人员可快速对应到各级辊隙的调节点位，减少设备调试的辅助时间。
