机加工用C型螺杆式夹持虎钳结构

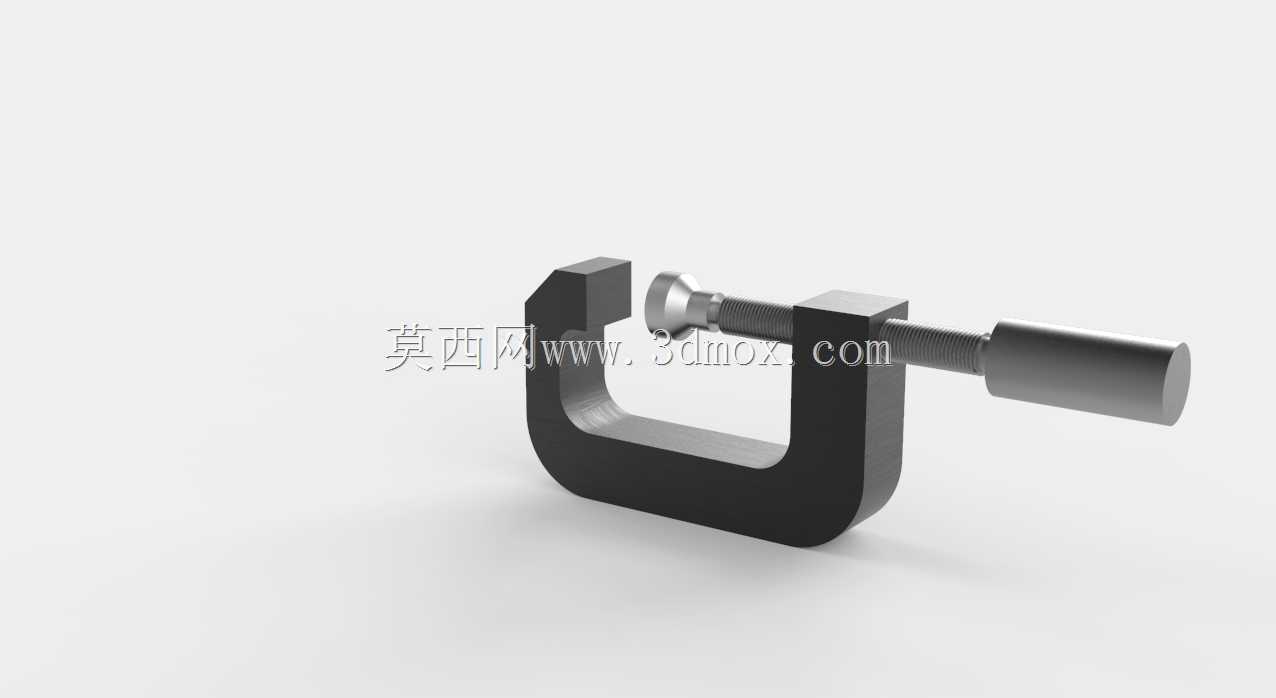

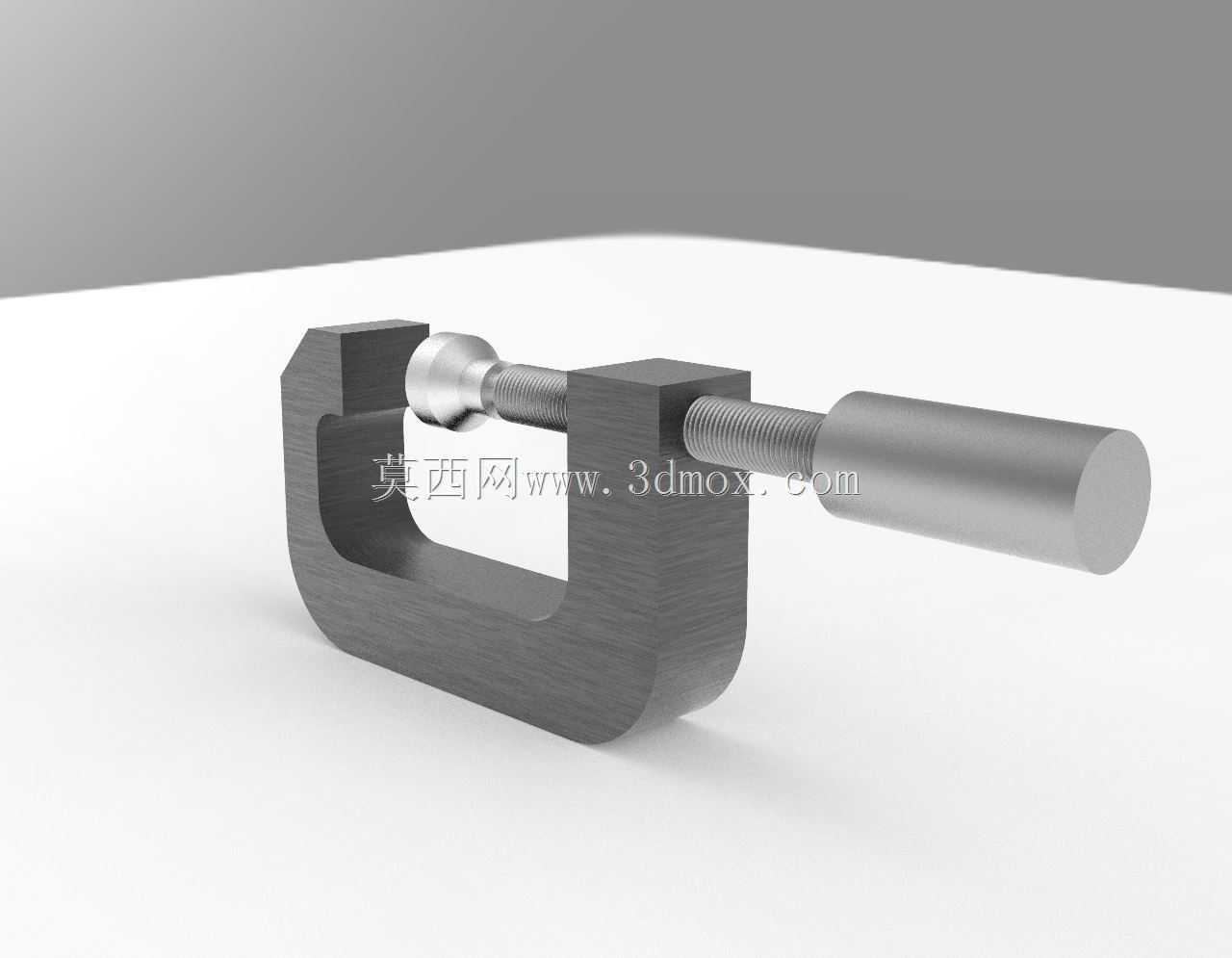

　　这款虎钳的结构设计围绕机加工、钳工工位的实际夹持需求展开，整体采用C型一体式钳身框架，区别于传统平口钳的双导轨结构，这种开放式C型结构可以适配更大厚度的异形工件装夹，在小型维修工位、单件小批量加工场景下的适配性更强。从实际应用场景来看，这类虎钳常布置在钳工台、小型钻床、台式砂轮机的侧边工位，用来完成工件的锉削、錾削、钻孔、攻丝、打磨去毛刺等工序的工件固定，相比重型机用平口钳，它的自重更轻，安装固定不需要占用大型机床工作台的T型槽位置，通过钳身底部的安装孔即可直接固定在木质或钢制钳工台面上，安装边界的预留尺寸不需要过大，常规钳工台的边角位置即可完成布置，不会占用过多的工位操作空间。

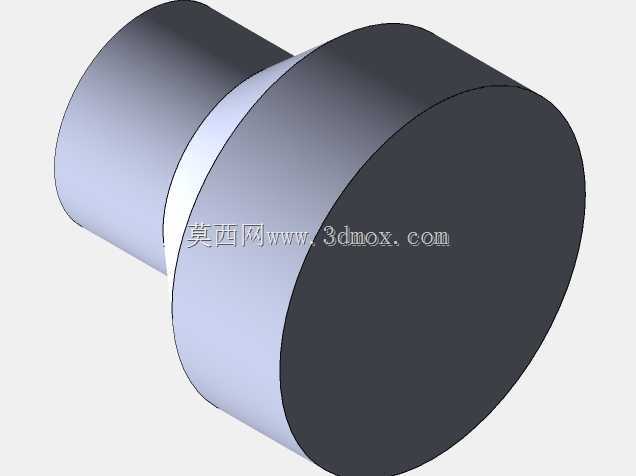

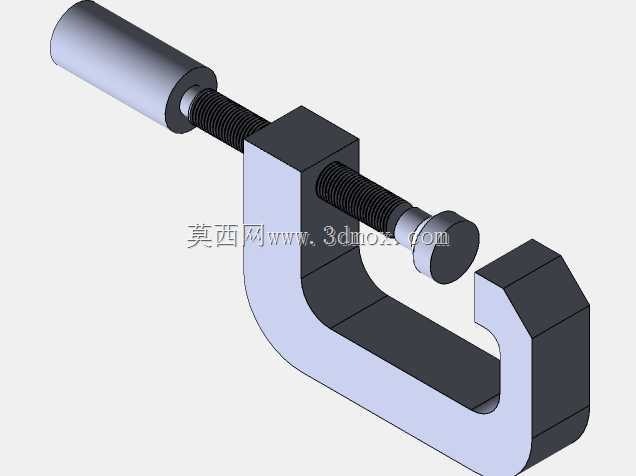

　　从功能特性来看，这款虎钳采用单螺杆直推夹紧结构，螺杆端部与活动钳口做了防转衔接设计，转动尾部的手柄时，活动钳口会沿着钳身的导向面做直线进给运动，不会随螺杆一同转动，避免钳口转动刮伤工件表面。钳口的夹持面做了平面度处理，常规状态下可以夹持规则的方形、圆形工件，针对表面粗糙度要求高的工件，也可以在钳口处加装铜质或铝质软钳口垫片，避免夹伤工件已加工表面。螺杆的螺纹采用梯形传动螺纹，相比普通三角螺纹，它的传动效率更高，夹紧力更大，长时间承受夹紧载荷时不会出现螺纹滑牙、自锁失效的问题，在錾削这类存在冲击载荷的工序中，也能保持足够的夹持稳定性，不会因为振动导致工件松脱。

　　设计思路上，这款虎钳优先考虑了工位使用的耐用性与操作便捷性，钳身整体采用铸铁一体铸造成型后做时效处理，消除铸造内应力，避免长期使用后钳身出现变形，导致钳口平行度超差。C型框架的转角位置做了大圆弧过渡处理，没有应力集中的直角结构，在承受大夹紧力时不会出现转角处开裂的问题。手柄部分采用穿杆式设计，不需要施加过大的手动力即可输出足够的夹紧力，同时在需要快速开合钳口时，也可以直接抽拉手柄快速转动螺杆，调整活动钳口的位置，减少空行程的操作时间。钳身的固定钳口与C型框架为一体式结构，相比装配式固定钳口，它的结构刚性更强，夹紧时不会出现钳口位移，夹持精度的保持性更好。

　　从外形尺寸与安装边界来看，这款虎钳的整体开合行程可以覆盖常规小型工件的夹持需求，钳身的整体宽度控制在单手可搬运的重量范围内，不需要起重设备即可完成工位转移与安装。底部的两个安装孔间距适配常规钳工台的预留安装孔位，安装时只需要使用两个螺栓即可完成固定，不需要制作额外的安装转接板。钳身的整体高度设计符合人体工程学要求，安装在标准高度的钳工台上时，夹持工件的操作高度刚好适配人手站立操作的舒适区间，长时间进行锉削、打磨作业时不容易出现手臂疲劳。在实际使用过程中，这类虎钳的维护成本极低，只需要定期在螺杆螺纹处涂抹润滑脂，避免螺纹锈蚀卡滞即可，不需要复杂的日常保养，非常适合小型加工门店、学校实训车间、设备维修班组这类场景使用，能够覆盖绝大多数小型工件的夹持固定需求，在应对异形工件的装夹时，也可以通过加装辅助垫块的方式完成固定，使用灵活性远高于同规格的固定式平口钳。
