坚果糖果涂衣抛光加工糖衣机结构设计

　　这款糖衣机的三维结构设计，核心围绕食品加工产线的连续作业需求展开，在休闲食品加工车间的坚果深加工、糖果精制工段有着广泛适配性。从实际应用场景来看，设备可直接对接上游坚果烘焙、糖果成型工序的出料端，完成坚果表面液态糖、巧克力涂层的均匀涂抹，也可适配膜剂包衣、食品着色工序，同时能以稳定转速完成糖果、药片的表面抛光作业，单机可覆盖多道工序的加工需求，减少产线设备的重复投入。

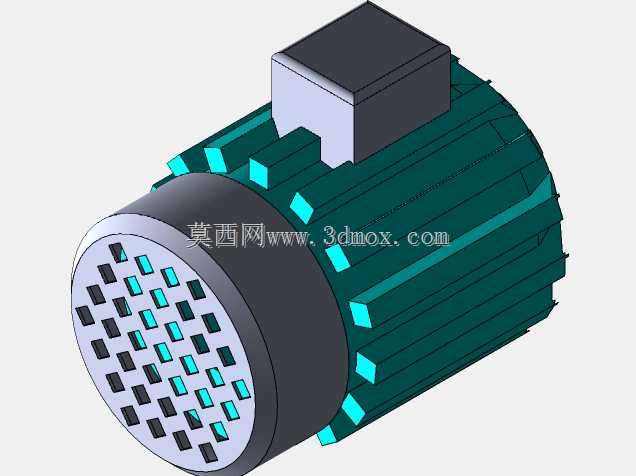

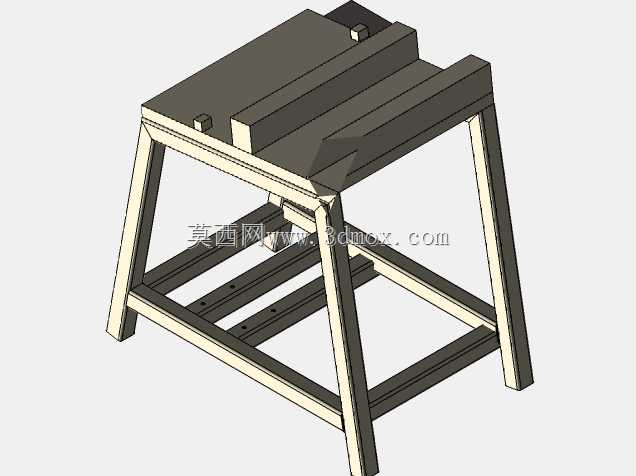

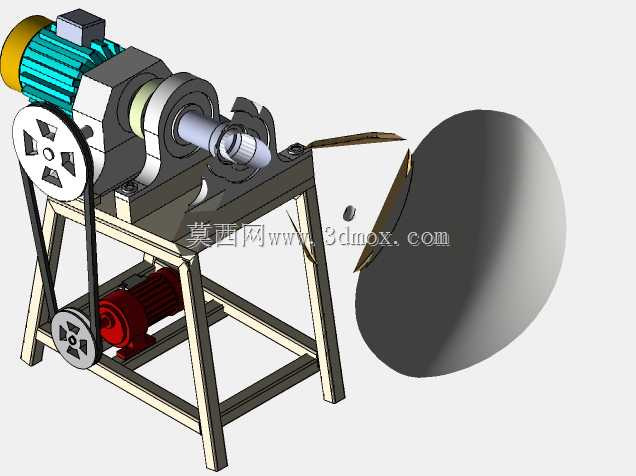

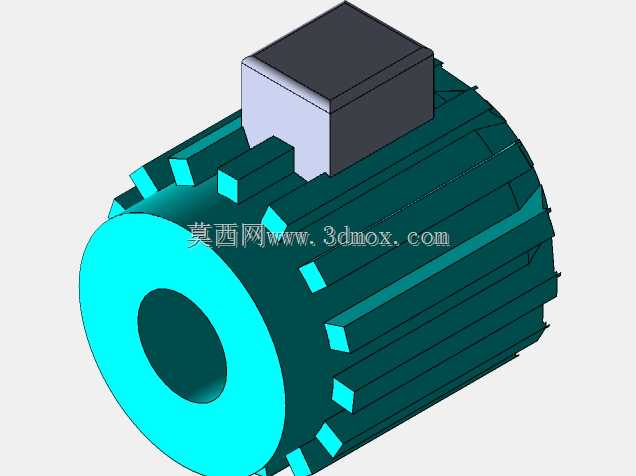

　　设备采用框架式方管焊接机架作为承载主体，机架底部预留了地脚安装孔位，可直接通过膨胀螺栓固定在车间硬化地面，安装边界需预留周边不小于600mm的操作与维护空间，整机重心落在机架几何中心区域，带轮传动侧与出料侧的重量配平经过校核，满负荷运行时无明显偏载振动。传动系统采用两级带传动结构，下部驱动电机通过V带将动力传递至中间传动轴，再通过另一组带轮带动主轴转动，带轮外侧设置了可拆卸的安全防护罩，避免作业过程中异物卷入传动副，也能防止操作人员误触转动部件。

　　主轴前端的倾斜式糖衣锅是核心作业部件，锅体采用大倾角安装设计，作业过程中锅内物料随锅体转动不断被带升至高位后自然滚落，配合喷液装置可让涂覆介质均匀附着在每一粒物料表面，抛光工序中锅体内壁的光滑曲面可带动物料持续摩擦，实现均匀的表面光洁度提升。驱动端的减速结构集成在主轴座内部，可将输出转速稳定维持在每分钟36次，这个转速参数是经过多轮物料测试确定的，既不会因转速过高导致物料受离心力贴附锅壁无法翻滚，也不会因转速过低导致涂覆不均、抛光效率不足。

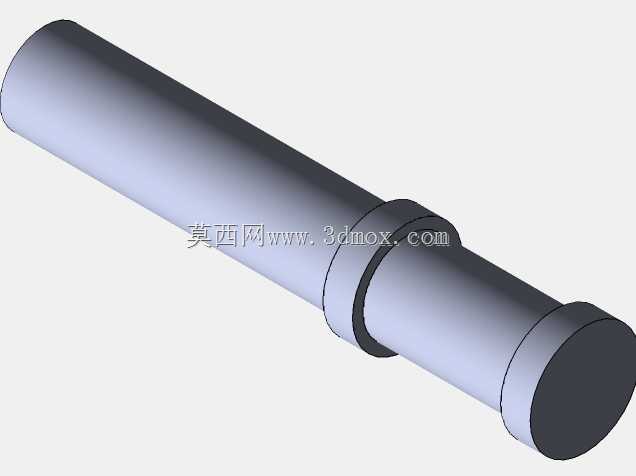

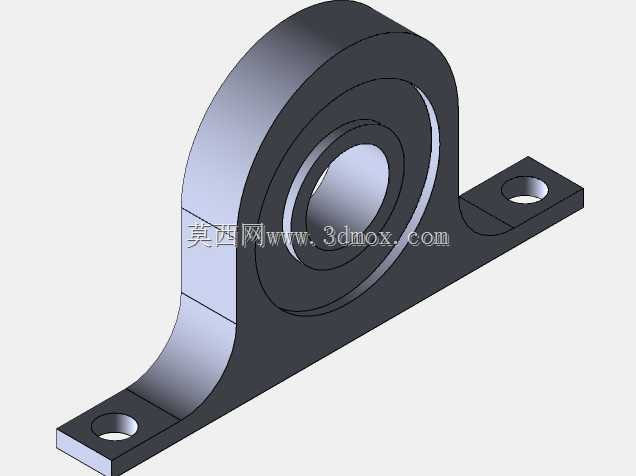

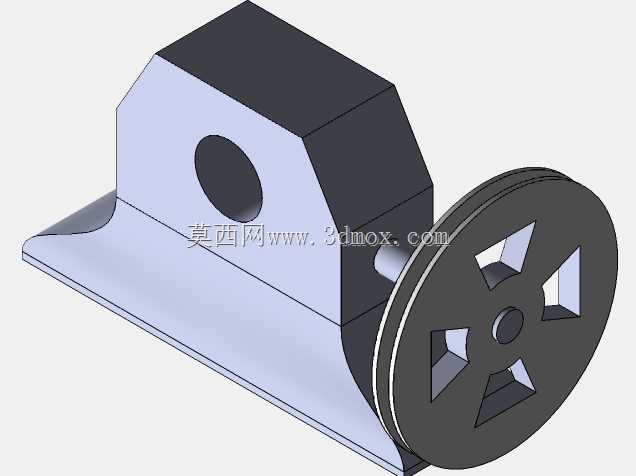

　　设计过程中对各部件的装配干涉做了全方面校验，主轴与轴承座的配合公差选用基孔制过渡配合，既保证转动顺畅，又能控制主轴的径向跳动量在允许范围内；电机安装板设置了长条形调节孔，可方便调整带轮中心距，实现V带张紧度的快速调节；机架的方管选型经过刚度校核，满载工况下的机架变形量控制在0.2mm以内，不会因长期运行出现结构变形导致的传动不同心问题。设备的操作侧预留了电控元件的安装位置，可根据产线需求加装调速模块、定时模块，适配不同物料的加工参数需求，出料位置的结构设计可配合接料斗实现快速出料，减少批次切换的清场时间。
