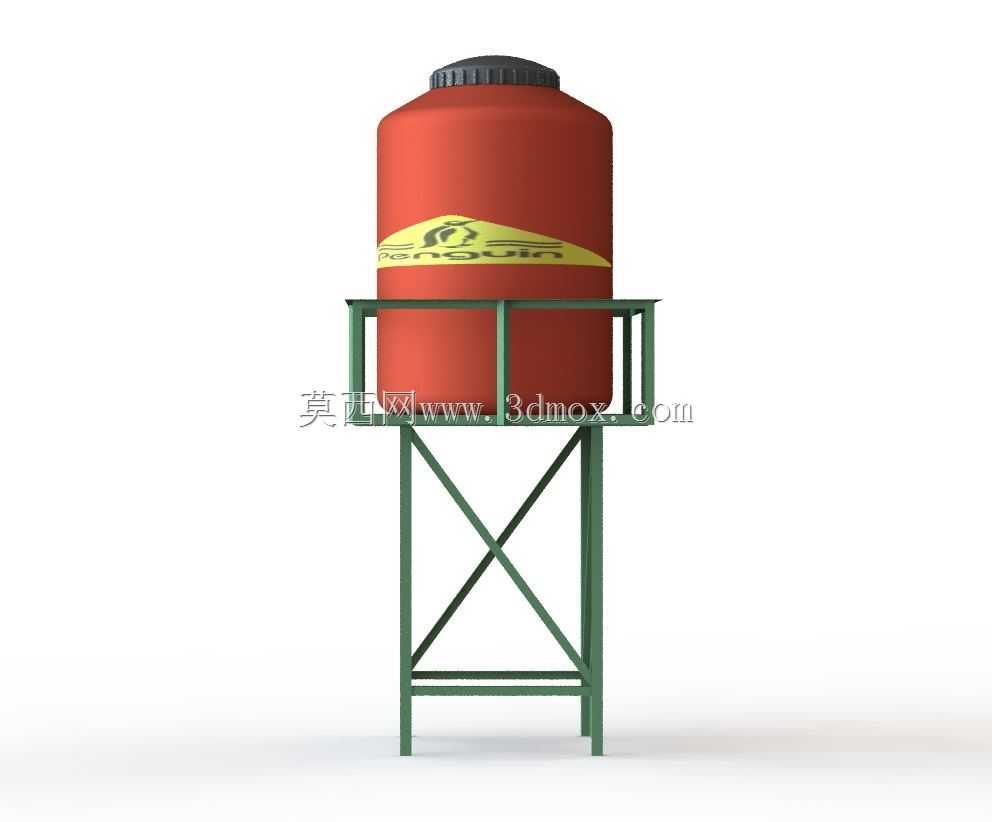

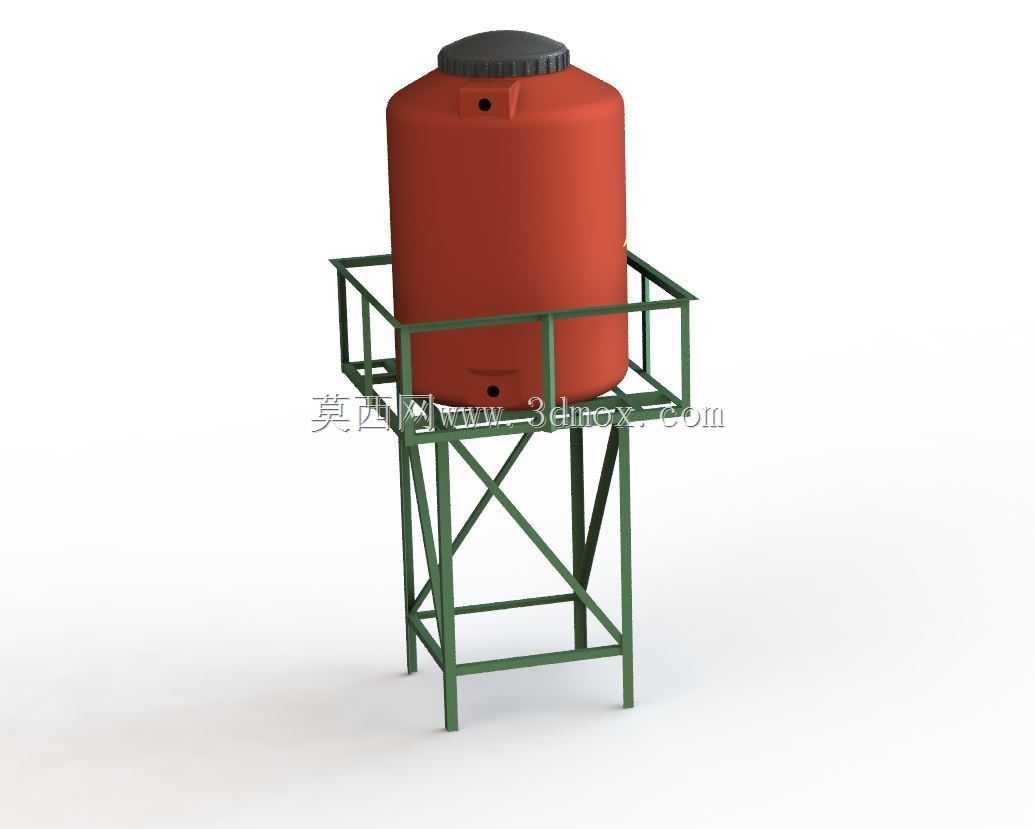

带金属支撑支架的立式储水水塔结构

　　这款立式储水水塔的三维结构，在民用供水、小型生产储水场景中应用十分广泛，不管是农村自建房的高位储水、小型加工车间的临时生产用水储备，还是户外临时作业点的生活用水存储，都能看到这类结构的身影。它的核心用途是依靠高位安装形成的自然压差，为下游用水点位提供稳定的静压供水，无需额外配置增压泵就能满足常规低压用水需求，在供电不稳定的区域实用性尤为突出。

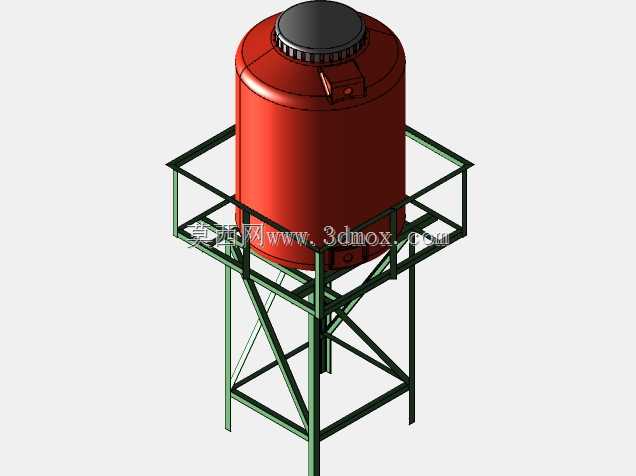

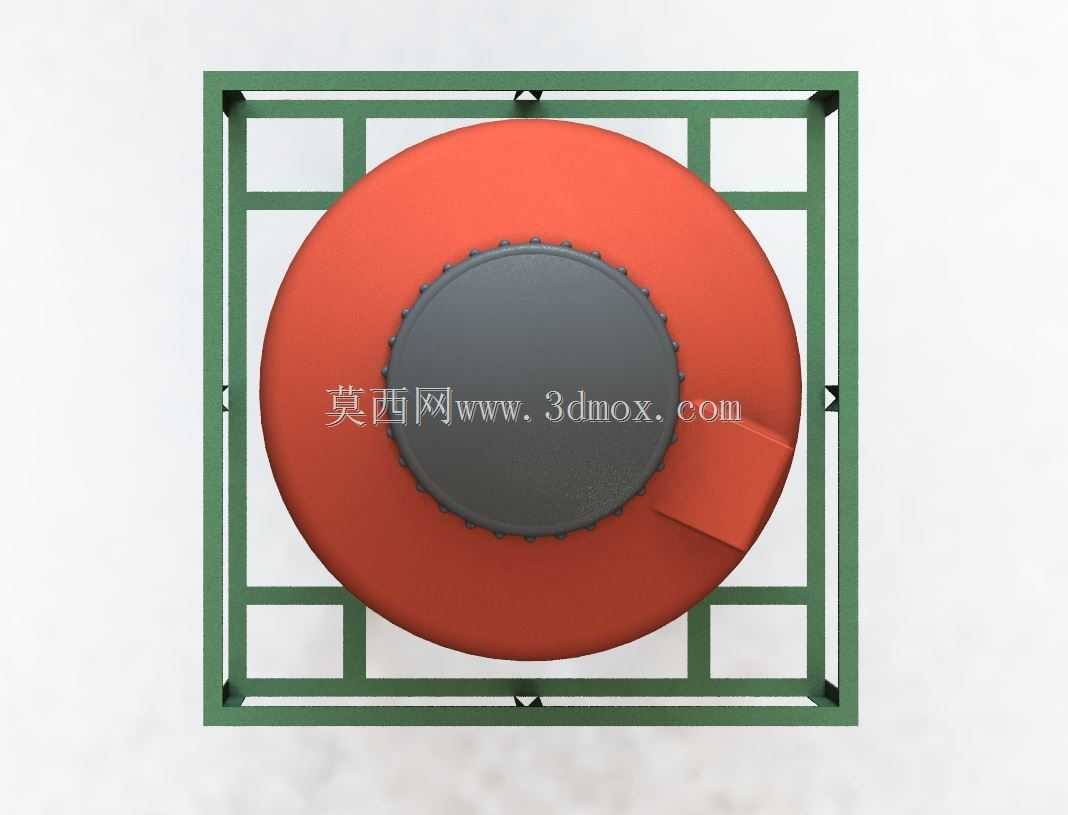

　　从功能特性来看，主体储水舱采用立式窄体设计，在有限的占地面积下最大化拓展储水容积，顶部设置带密封结构的弧形端盖，既可以避免外界杂物、扬尘落入水体造成污染，也能减少储水过程中的蒸发损耗，端盖与舱体的衔接处做了贴合式密封处理，日常加注水体时不会出现溢溅问题。配套的金属支撑支架采用方管焊接成型的框架结构，四根主立柱垂直落地承担整体载荷，立柱之间设置多道横向连接杆与斜向加强筋，形成稳定的三角受力结构，即使储水舱满载时，支架也不会出现侧向形变或失稳问题，支架底部预留了地脚安装孔位，可通过膨胀螺栓与水泥基础固定，进一步提升整体抗风、抗晃动能力。

　　设计过程中优先考虑了安装边界的适配性，储水舱的整体外径控制在常规入户安装的通行尺寸范围内，无需拆解就能通过标准宽度的楼道与门洞，支架的整体高度经过多场景适配，既保证了足够的出水静压，也不会因为过高导致安装后超出常规建筑层高限制，或是在户外安装时超出周边设施的安全限高。储水舱侧壁预留了标准规格的出水接口安装位，建模时已经做好了接口处的壁厚加强处理，避免长期通水后出现接口渗漏问题，同时侧壁靠上位置预留了溢流口位置，可外接溢流管路将多余水体导排至指定位置，避免加水过量时水体漫溢浸泡支架基础。

　　从结构建模的细节来看，储水舱的壁厚做了均匀化处理，既保证了满载时的结构强度，也不会因为壁厚过大造成材料浪费，支架的所有焊接节点都做了贴合式的焊缝建模还原，能直观呈现实际生产中的焊接工艺要求，方便后续出工程图时直接提取焊接标注信息。整体结构没有冗余的复杂构件，生产加工难度低，现场安装时仅需按照装配关系依次固定支架、吊装储水舱、连接管路即可，无需复杂的专用安装工具，后期维护也十分便捷，仅需定期检查支架紧固状态与储水舱密封情况就能保证长期稳定使用。
