法兰式双座万向联轴器结构设计

　　这款万向铰接传动结构，主要用于解决两轴存在空间夹角、安装对中偏差工况下的旋转扭矩传递问题，在工业传动链路里，但凡存在轴系布置无法实现严格同轴、设备运行中会产生相对位移的场景，都能见到这类结构的身影，比如工程机械的行走机构传动、工业生产线的动力输出端连接、精密检测设备的角度调节传动链路，都依赖这类结构补偿轴系的位置偏差，避免刚性连接带来的轴系憋劲、轴承异常磨损、键槽剪切断裂等故障。

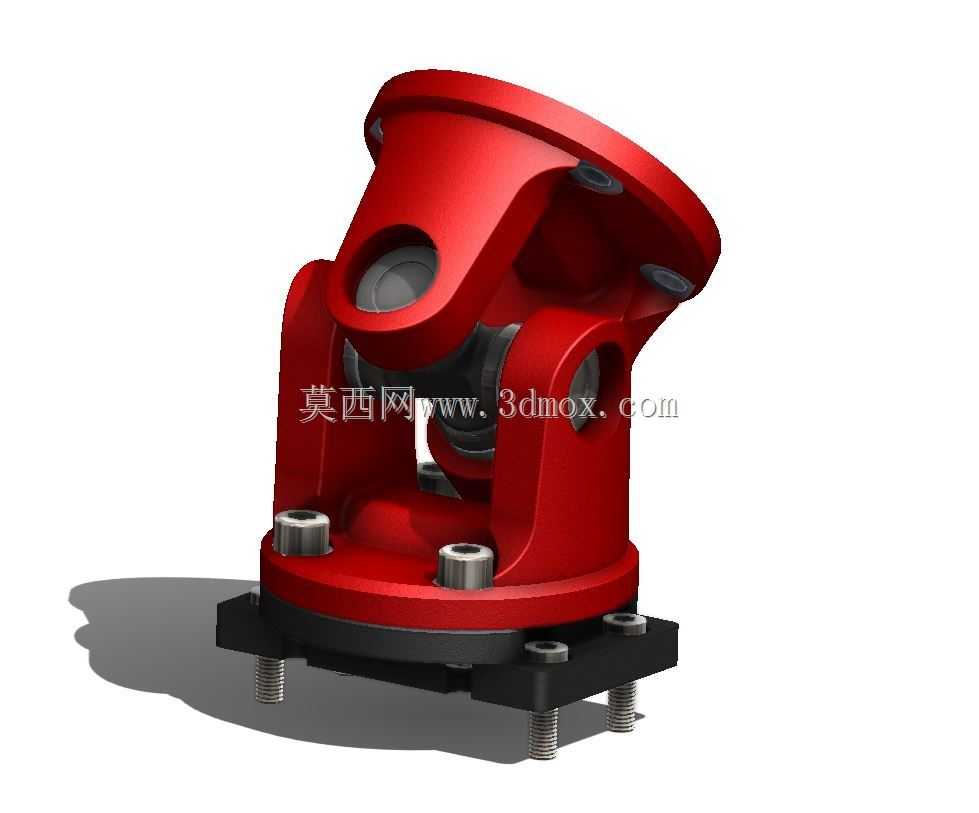

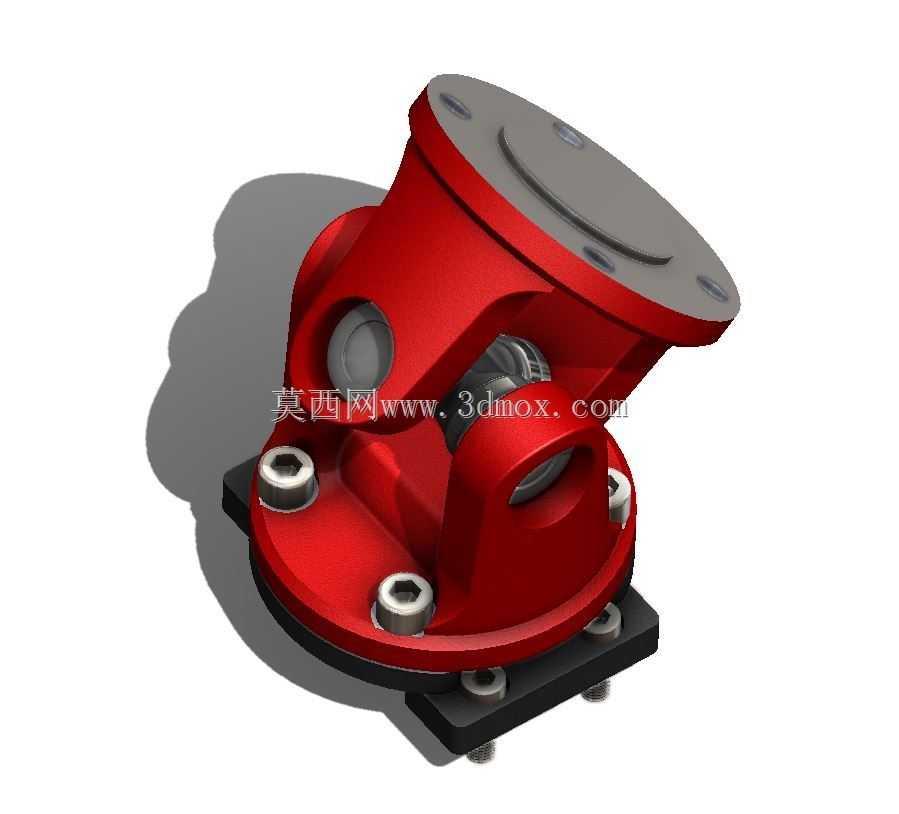

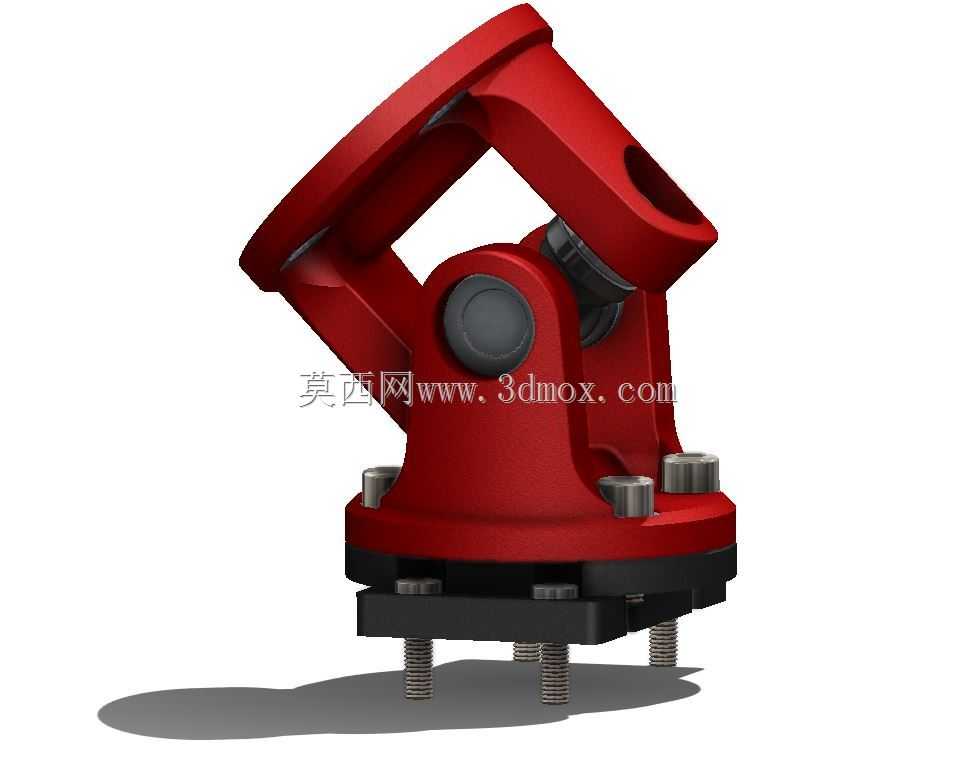

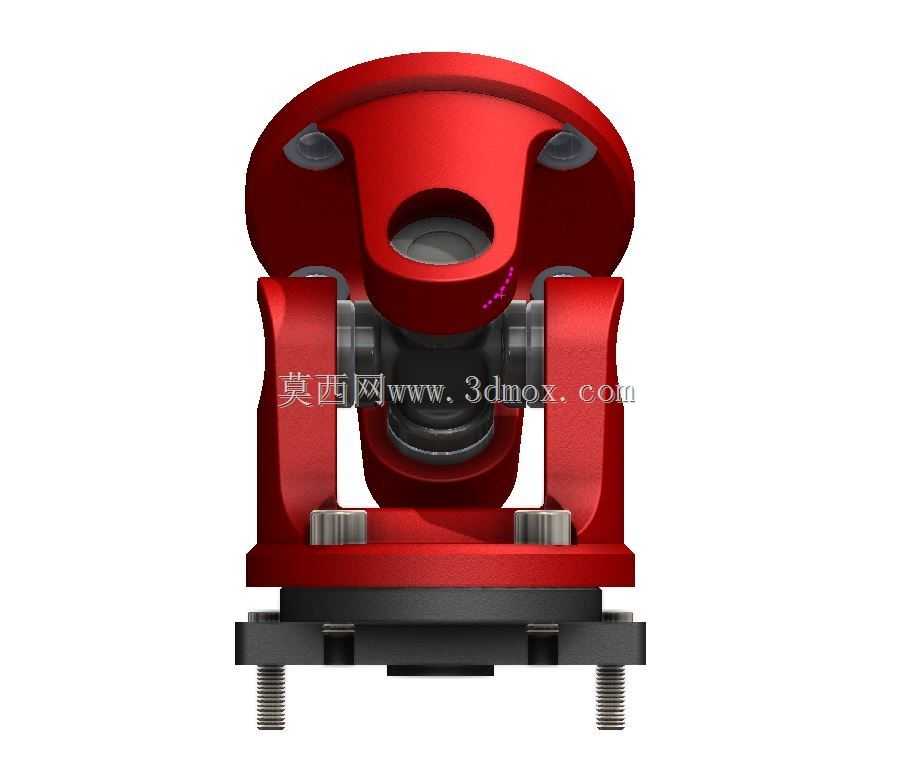

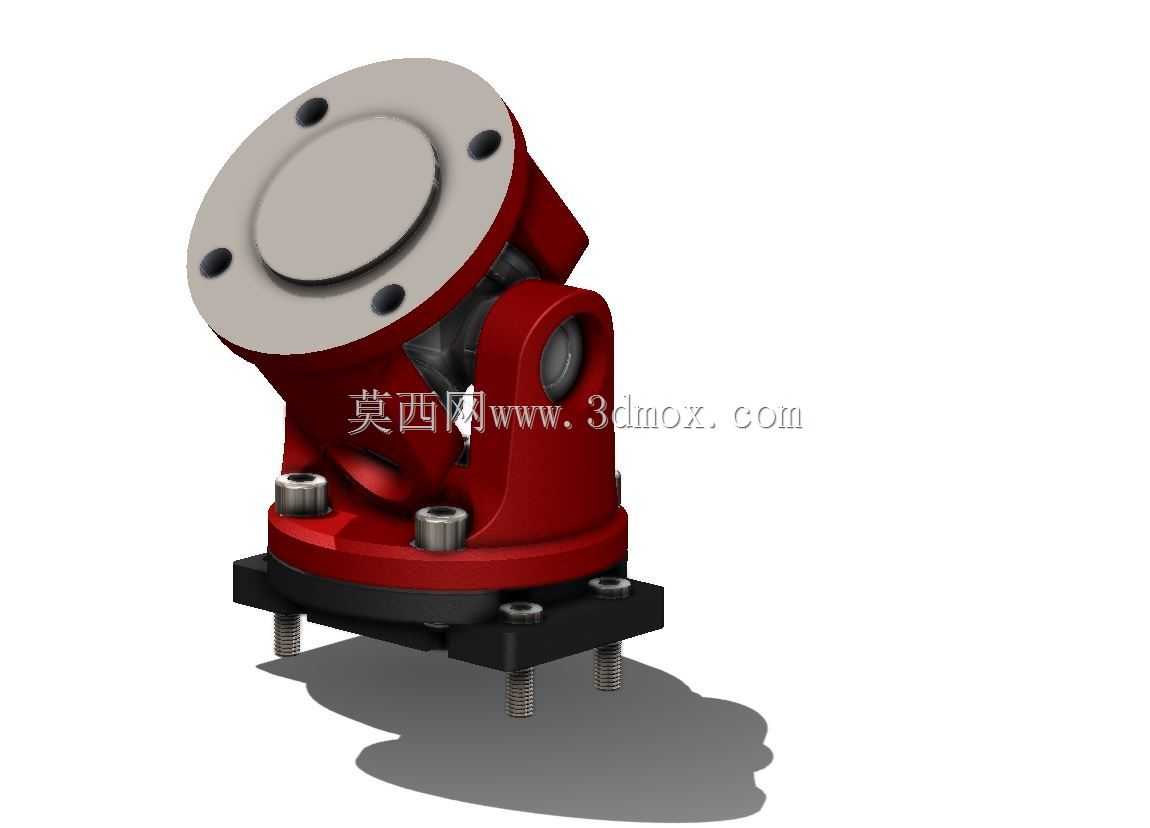

　　从结构设计逻辑来看，该结构采用上下双法兰安装基座，搭配中间十字铰接核心组件，上下法兰端面均预留了均布的螺栓安装孔，安装时可直接通过内六角螺栓与对接设备的法兰端面锁紧，底部额外设置了一块安装垫板，既可以调整安装面的平面度误差，也能在长期运行磨损后单独更换垫板，无需整体更换主体结构，降低维护成本。中间的十字铰接副采用了全包覆式的壳体设计，将十字轴、铰接销轴等核心受力部件包裹在壳体内部，既可以预留润滑脂的存储空间，减少日常维护的注脂频率，也能阻挡车间环境里的金属切屑、粉尘进入铰接摩擦副，避免磨粒磨损加速零件失效。

　　在安装边界层面，上下法兰的安装孔位采用同节圆直径的均布设计，对接时无需刻意调整周向角度即可完成螺栓对位，适配多数标准法兰接口的安装需求；结构整体的最大摆角范围覆盖了常规工业传动的偏差补偿需求，可在两轴存在一定角度偏移时保持稳定的扭矩输出，不会出现传动卡滞、瞬时转速波动过大的问题。设计时特意将铰接部位的受力销轴做了加粗处理，销轴与壳体的配合面设置了耐磨衬套，长期承受交变扭矩时，可将摩擦损耗集中在可更换的衬套上，延长主体结构的使用寿命。

　　实际选型应用时，需要注意对接轴系的额定扭矩不能超过该结构的承载阈值，安装时要保证上下法兰的贴合面无硬性异物垫入，螺栓锁紧时采用对角分次锁紧的方式，避免法兰面受力不均产生翘曲，影响传动的平顺性。日常运行中，可通过壳体上预留的注油孔定期补充润滑脂，保证铰接副的摩擦面始终处于良好的润滑状态，减少运行过程中的异响与磨损。这类结构相比传统的凸缘刚性联轴器，对安装精度的要求更低，能适应设备运行中机架形变、振动带来的轴系相对位移，大幅降低传动系统的故障概率，在中小扭矩的传动场景中有着极高的应用性价比。
