Arduino控制感应式自动洗手台结构设计

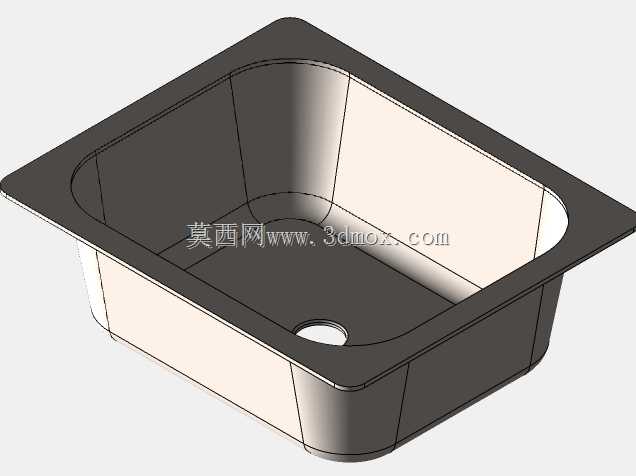

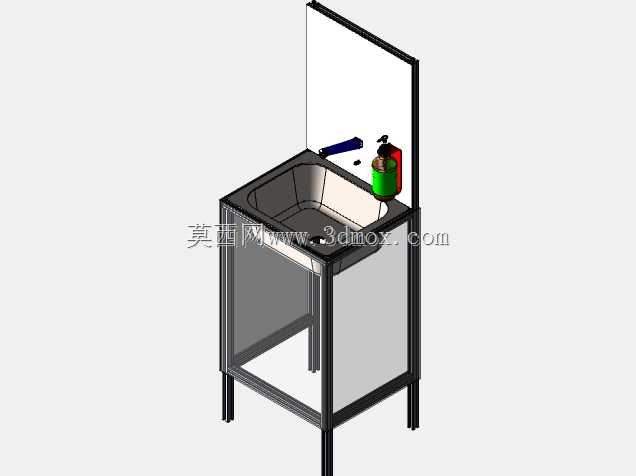

　　这款感应式自动洗手装置，主要面向公共卫生场景、食品加工车间入口、医疗场所预检分诊区这类对洗手卫生有较高要求的区域设计，核心是通过非接触操作减少交叉污染风险。整体采用立式落地结构，框架采用标准方管焊接成型，外部封板预留检修门位置，台盆选用嵌入式不锈钢拉伸盆，兼顾耐腐蚀性与清洁便利性，台面上集成感应水龙头与皂液放置位，背部设置挡水板防止水花外溅，整体安装边界控制在常规单人洗手位尺寸范围内，无需额外预埋复杂管线，适配现有给排水点位即可完成部署。

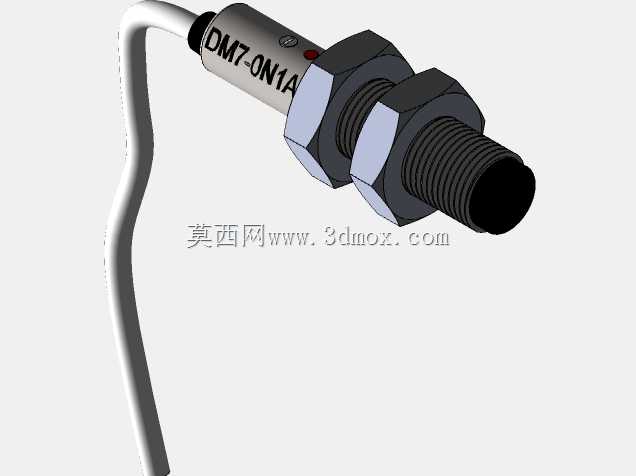

　　设计阶段优先考虑功能落地的实用性，当前版本保留手动皂液分配器的安装位，核心控制单元采用Arduino Nano作为主控，通过红外对射传感器检测人手是否处于水龙头出水区域，传感器触发后输出信号控制电磁阀开启出水，人手离开检测区域后延时2秒自动关断水路，避免水资源浪费。结构建模时特意将控制电路安装位设置在台盆下方的封闭腔体内，做好防水隔离处理，所有走线沿框架型材内腔排布，避免外露线路被水溅湿引发故障，支撑脚预留可调高度结构，可适配地面不平整的安装场景，调整范围在15mm以内，保证台盆水平放置避免积水。

　　从实际使用场景出发，设计时特意控制了整机的外形尺寸，宽度控制在500mm，深度450mm，整体高度1100mm，挡水板高度300mm，刚好阻挡常规洗手动作产生的飞溅水花，不会因为尺寸过大占用过多通道空间，也不会因为尺寸过小导致水花溅到使用者衣物上。水路接口采用标准4分进水口，排水口采用通用32mm下水管接口，和民用常规卫浴配件完全通用，后期维护更换配件无需定制特殊规格。传感器的检测距离设定在100-150mm区间，既可以避免路过的人员误触发出水，也能保证人手伸到水龙头下方时快速响应，响应延迟控制在0.5秒以内，符合日常使用的交互习惯。

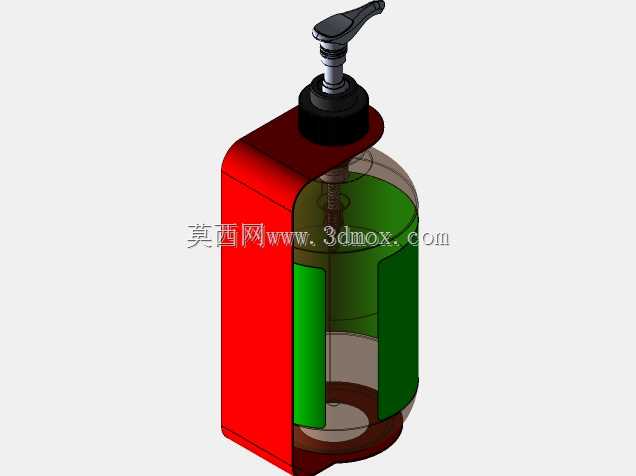

　　结构设计上充分考虑了装配便利性，所有框架连接位置都预留了标准紧固件安装位，台盆和台面之间预留密封胶槽，装配时打胶密封即可防止渗水，皂液安装位做了通用适配结构，可以兼容市面上多数常规规格的按压式皂液瓶，后续升级全自动皂液供给功能时，只需在现有安装位替换电动皂液泵，无需改动整体框架结构，主控板也预留了皂液泵控制接口，后续功能升级不需要重新设计电路与结构，降低迭代改造成本。
