污水处理厂立式冷却换热设备结构设计

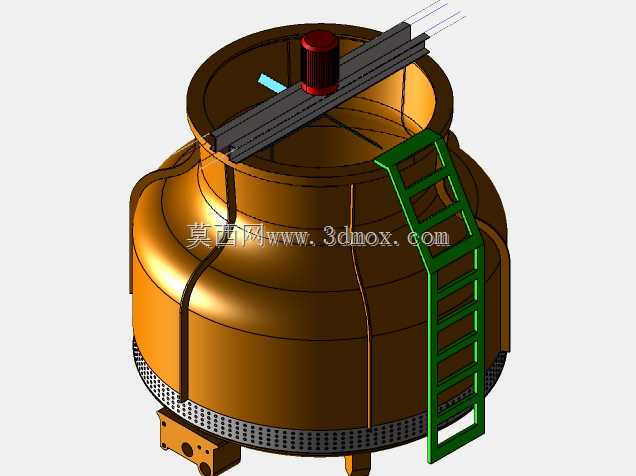

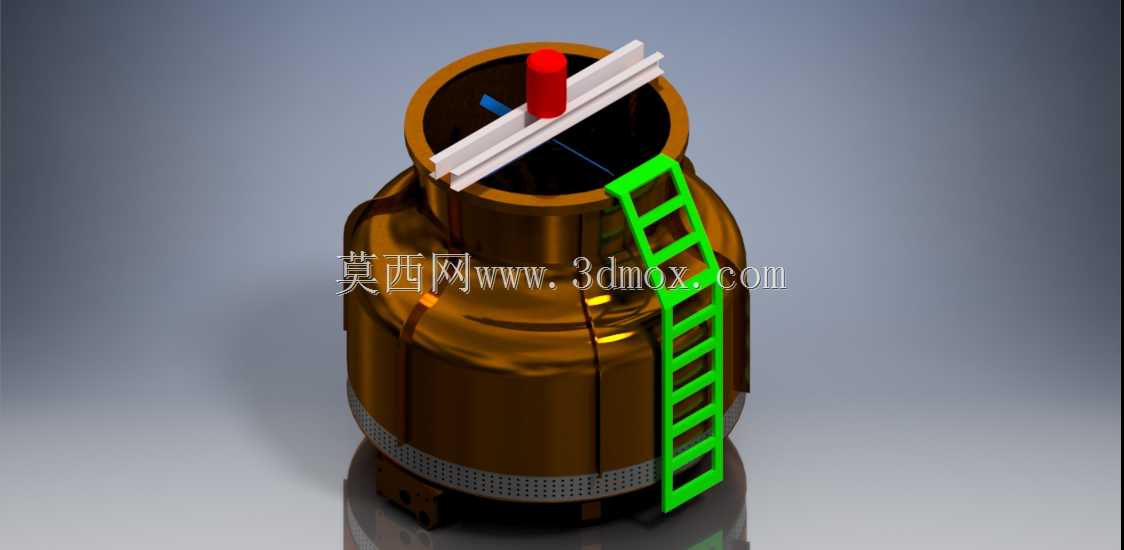

　　这款立式冷却设备主要面向市政污水处理厂、工业废水处理站的循环水冷却工段设计，适配污水处理工艺中生化池出水降温、曝气系统循环水冷却、污泥处理配套设备的水冷需求，在中小型污水处理厂区的循环水系统中，可承担单工段每小时数十立方循环水的降温负荷，适配敞开式循环冷却水系统的布设要求。从结构设计逻辑来看，整体采用上宽下窄的立式罐体构型，底部设置带防滑纹理的承托基座，基座预留了与厂区混凝土基础对接的安装孔位，安装时需保证基座水平度偏差不超过千分之二，避免罐体倾斜导致内部布水不均。罐体主体采用分段拼接式结构，筒壁预留了检修人孔与管线接口，外部附设的直爬梯按照工业检修安全规范设计，梯步间距控制在300mm，爬梯与罐壁的连接采用抱箍式固定结构，

　　无需在罐壁额外开设焊接孔位，降低罐体渗漏风险。罐体顶部的开口区域设置了十字形布水支架，支架中心预留了布水器安装位，顶部红色构件为排气帽，可及时排出罐内换热产生的湿热空气，避免罐内形成正压影响冷却水循环效率。设计过程中充分考虑了污水处理场景的腐蚀问题，罐体壁厚预留了2mm的腐蚀裕量，所有外露金属构件的连接位置都做了圆弧过渡处理，减少污水杂质挂壁残留的可能。从安装边界来看，设备整体占地直径约为罐体最大外径的1.2倍，爬梯外侧需预留不小于800mm的检修操作空间，顶部排气口位置需避开厂区架空管线与高压线路，设备进水口位于罐体上部侧方，出水口设置在底部基座侧方，管线对接时需匹配厂区循环水管网的标高，减少管线弯折带来的水头损失。

　　内部流道设计采用旋流布水结合填料换热的思路，冷却水从顶部布水器均匀洒落到填料层后，与自下而上流动的空气逆流接触完成换热，罐体下部的集水区设置了挡水板，避免冷却后的水被气流夹带排出。在设备选型适配阶段，可根据厂区循环水流量调整罐体高度与填料层厚度，该三维结构完整还原了设备的外部装配关系与关键安装接口，可直接用于厂区管线综合排布、设备基础设计、检修通道规划的三维校核工作，也可作为同类型小型工业冷却塔结构优化的参考蓝本，帮助结构设计人员快速完成方案阶段的设备占位与接口匹配，减少二维图纸反复核对的工作量。
